Здравствуйте, уважаемые авиамоделисты. Сегодня я хочу рассказать вам о новой авиамодели «Филин» АлиС – 15, CD – 257 ? созданной по моему проекту «Память».
Филин Bubo bubo — латинское название филина — птицы семейства совиных, одного из крупнейших представителей отряда совообразных.
Короче говоря, филин – это огромная сова, которая хватает всё, что движется.
[attachment=3742:image.mp4]
Новое – это хорошо забытое старое, так гласит народная мудрость.
Попалась мне на глаза вот эта фотография
И вспомнил я, как когда то, давным-давно, я создавал , уже, подобные модели используя творческий тимбилдинг коллектива КБ «Деревенщина».
Сегодня я решил возродить одну из экзотических авиамоделей, созданных, когда либо, мной, с учётом допущенных ошибок, выявленных при пробных полётах и более подходящего мотора.
Полностью копировать модель не за=хотелось и я решил попробовать на ней крыло обратной стреловидности. Поскольку на созданных мною моделях, оно зарекомендовало себя с самой наилучшей стороны.
.Модель создаётся по рисункам Сергея Александрова и других, вспомогательных, фотографий
Сделал набросок на бумаге, выбрал нужный масштаб и проставил размеры.
Эту модель хотел делать полностью из моющейся, экструдированной, гладкой, белой потолочной плитки.
но в последний момент , отказался от этой идеи и решил создавать модель комбинируя потолочную плитку с простой, листовой подложкой под лапинаь, зелёного цвета толщиной 3 мм.
Для склеивания деталей конструкции авиасмодели, применяю универсальный, влагостойкий, полимерный клей «РУССКИЙ ТИТАН».
В некоторых случаях буду использовать клеящий термопистолет.
На модель планирую поставить вот такую электронику.
Мотор – 2212 4500 kV. -
Винт (пропеллер) – 6 Х 4 Е.
Не исключена вероятность установки более мощного мотора - Мотор – 3010С 1300 kV.
Винт (пропеллер) =10 Х 6 трёхлопастный.
Сервомашинки - MG90S с металлическими шестерёнками , эти сервоприводы имеют крутящий момент 1,8 кг/см (4,8 В), 2,2 кг/см (6 В) .
На этой авиамодели не обойтись без микшера.
Микшер –V – TAIL MIXER
Регулятор оборотов – 80 А.
Аккумулятор – 1500 mAh.
Ориентировочные габариты модели
Длина - 980мм.
Размах крыльев - 960 мм.
ДЛя начала вырезал из подложки заготовки бокоа\вых стенок фюзеляжа и склеид их в два слоя а заодно вырезал заготоыку верхней обшивки фюзеляжа , один слой.
смонтировал внешнюю обшмвку фюзеляжа с боковыми стенкамп.
из потолочки вырезал заготовки нижней обшивки крыльев и лонжероны.
Вклеил лонжероны.
Из подложки вырезал заготовки внешней обшивки крыльев.
Смонтировал неешнюю обшивку врыльев. Получилсся необходимый профиль.
Монтирую крылья на фюзеляж.
Из потолочки вырезал заготовки для кабины, склеил и обтянул чёрным скотчем.
обтягиваю модель цветным скотчем. Вырезал заготовку для гаргрота и смонтировал.
Вклеил кабину на своё место.
Продолжил обтяжек модели цветным скотчем.
Вырезал буквы, смонтировал надписи.

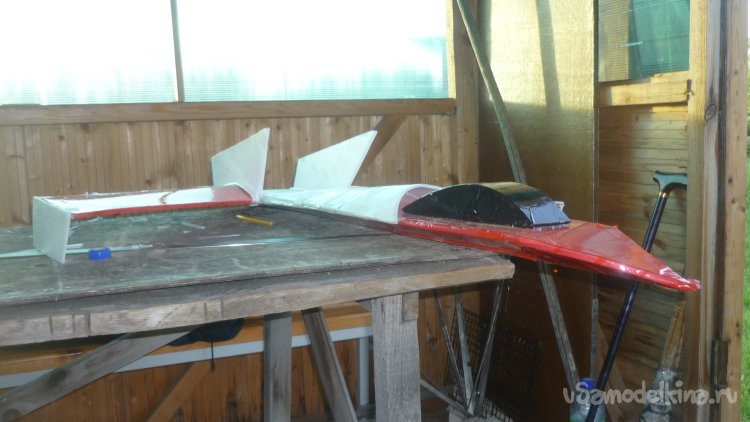

Вырезал заготовки для килей. они склеиваются в два слоя.
Монтирую кили. Для тяжести использую различные подручные средства, в ход пошли пустые бутылки из 9 под виски.
Модель планирую запускать с руки, но при наличии хорошей взлётно - посадочной полосы всегда можно смонтировать шасси, которые я подобрал по весу и размthe/
Смрнтировал мотор с винтои на мотораму и установил на модель. Я не буду описывать этот процесс, я об этом , почти, в каждой своей статье рассказывал. Модель получилась достаточно лёгкой, поэтому я поставил мотор 2212 4500 kV. -с пропеллером 6 х 4.
дВырезал заготовки для винглет. вклеил на концы крыльев.
Фотография для сайта Усамоделкина".
Готовая модель.
На этом прощаюсь.
До скорого свидания, однако
Ваш Самоделкин.
