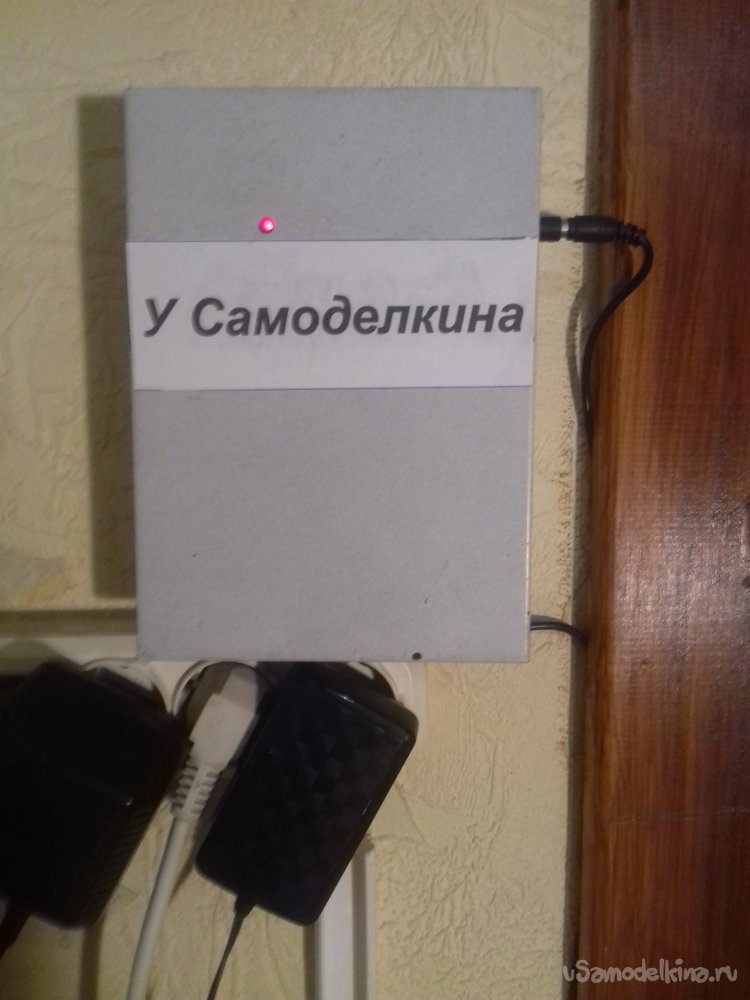

Здравствуйте, уважаемые Самоделкины! Месяц тому назад я опубликовал на сайте статью под названием «Сигнализатор утечки воды. Действующий макет.», где описывалось, как собрал сигнализатор утечки воды, который контролирует сразу три отдельных помещения (ванную комнату,туалет и кухню). За это время я придал прибору законченный вид и заодно сделал ряд важных усовершенствований. Сравним электрические схемы первого (исходного) и второго (усовершенствованного) вариантов сигнализаторов. Это первый А это второй Основой обоих является одна и та же микросхема - IW 4093 (К561ТЛ1). Большинство других деталей тоже одинаковые, схемы схожи. Но есть и отличия. Поскольку я добавил у себя в квартире несколько дополнительных датчиков, то в целях исключений ложных срабатываний, уменьшил сопротивление резистора R 1 с 9,1МОм до 4,7МОм, несколько понизив таким способом чувствительность прибора. Сетевое / батарейное питание. Теперь сигнализатор может работать не только от батарейки 9В типа «Крона», но и от блока питания 12В. Достаточно самого маломощного, даже всего на 100мА. Работает это так. Диоды VD 3 и VD 4 защищают от подключения блока питания и батарейки в ошибочной полярности. Диод VD 4 взят с малым падением напряжения (Шоттки), а VD 3 - обычный, кремниевый. Диоды также обеспечивают автоматическое переключение между источниками питания. Когда есть сеть, на выходе блока питания имеется напряжение, превышающее напряжение батареи (12В против 9В) и VD 4 не даёт этому напряжению попасть на батарею. Наоборот, когда сеть отсутствует, VD 3 не позволяет напряжению батарейки попасть на выход БП и цепь индикации R 8 LED 1. Таким образом, светодиод горит только при наличии сетевого напряжения и подключенном блоке питания. Выход на автодозвонщик. В дежурном режиме на разъёме XS 2, который является выходом на автодозвонщик, напряжение отсутствует, так как на выходе элемента D 1.2 лог. ноль. В режиме подачи сигнала тревоги на нём появляется лог.1, попросту говоря, напряжение, близкое к U пит. прибора, что является сигналом к запуску дозвонщика, который дальше действует согласно заложенной в него программе. Автоматическое переключение громкости сигнала тревоги. На идею такой функции меня натолкнул один случай. Однажды ночью возникла небольшая утечка из шланга, подающего воду в стиральную машину. Сигнализатор подал сигнал тревоги, чем напугал мою родню. Дело в том, что сигнал громкий и очень неприятный для слуха. Так было сделано специально, чтобы в случае аварии было слышно по всей квартире и даже на лоджии. Я исправил этот недочёт следующим образом. При срабатывании сигнализации звуковой сигнал подаётся на излучатель через подстроечный резистор R 7, которым при настройке выставляется приемлемый уровень звука. В это время высокий уровень с выхода элемента D 1.2 через резисторы R 5 и R 6 начинает заряжать конденсатор C 4, с которым соединён вход управления (выв.13) элемента D 2.1, который представляет собой коммутатор (ключ). Когда напряжение на входе коммутатора достигает порогового, «контакты» (выводы 1 и 2) «замыкаются» и закорачивают резистор R 7, при этом громкость звука возрастает до максимальной. Время, через которое это произойдёт выставляется подстроечным резистором R 6. При прекращении тревоги конденсатор быстро разряжается по цепи VD 2, R 5, вывод 10 элемента D 1.2, так как на нём низкий уровень. Изготовление сигнализатора. Дополнительные детали и материалы: Микросхема CD 4066 A (К561КТ3), диод 1 N 4007, диоды КД522-2шт.,светодидиод, конденсатор электролитический 47мкФ х 25В,резисторы 4,7МОМ,120кОм,3,6кОм,1,8кОм,10кОм (подстроечный),470кОм (подстроечный), разъёмы-2шт., корпус, блок питания стабилизированный 12В 100мА, монтажный провод, припой, канифоль, термоклей. Приборы и инструменты: Мультиметр, паяльник, термопистолет, кусачки, пинцет, канцелярский нож. Так как исходный вариант сигнализатора был собран на макетной плате, сборка свелась к простому добавлению дополнительных элементов и внесению некоторых других изменений в схему согласно моей идее. Затем плата была помещена в корпус, в качестве которого я использовал подходящий по габаритам корпус от прибора охранной сигнализации «Атлас-Р». Перед этим удалил с платы пластины-электроды, так как они мешали установке в корпус, да и стали теперь не нужны. Для вывода проводов, крепления платы и крепления к стене использовал уже имеющиеся в корпусе различные отверстия. Также в качестве индикатора сетевого питания задействовал красный светодиод, который у этого прибора вынесен на переднюю панель (крышку на петлях). После этого прибор был закреплён на стене в прихожей, поблизости с ванной комнатой. Запитан от блока розеток, находящегося рядом, опробован в работе и была произведена настройка сигнализатора под нужные параметры. Ещё раз о назначении подстроечных резисторов. R4- настройка звукового генератора на резонансную частоту пьезо излучателя с целью получения максимальной громкости звука. R7- установка начальной (малой) громкости звука. R6- установка времени до переключения на максимальную громкость звука. А это один из датчиков, он установлен в ванной комнате рядом со стиральной машиной. Именно благодаря ему, когда ночью возникла небольшая утечка из подающего шланга стиральной машины, сигнализатор подал сигнал тревоги. Были приняты своевременные меры и удалось избежать неприятных последствий. Печатную плату для прибора я пока не разрабатывал, так как в дальнейшем планирую дополнительно усовершенствовать сигнализатор. Например, добавить кнопку контроля его работоспособности. При нажатии на неё и удержании, параллельно линии с датчиками подключается резистор сопротивлением порядка 300-400 кОм, что имитирует утечку воды. Происходит срабатывание и подача сигнала тревоги. При отпускании кнопки прибор возвращается в дежурный режим. Спасибо за внимание, буду рад вашим комментариям, вопросам и пожеланиям по улучшению данной конструкции. С уважением, R 555 15.11. 2025 г.
