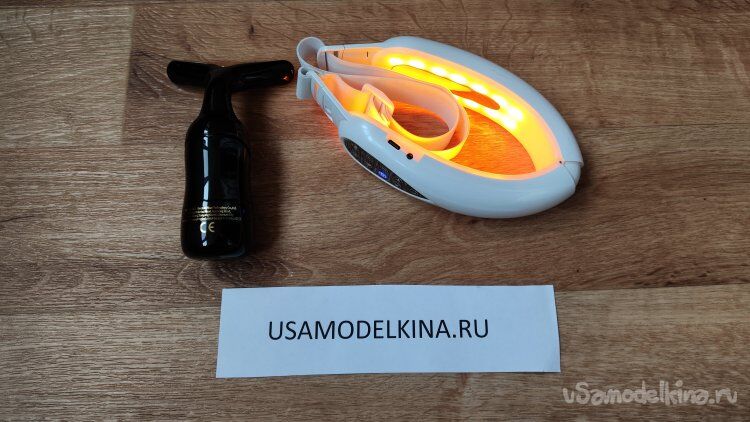

В ремонте два массажера для лица. Оба не включаются. Белый массажер, скорее всего, на аккумуляторном питании, черный массажер на батарейке. Черный устроен намного проще, поэтому первым посмотрим его. У нижней поворачивающейся части массажера есть три положения: включено, выключено и открыть батарейный отсек. Снимаю батарейный отсек и пробую подать напряжение от блока питания. Появилась вибрация, двигатель исправен. Сразу попробую заменить батарейку, так как оранжевая батарейка, с которой мне принесли на ремонт массажер, откровенно не внушает доверия, даже по весу она раза в два легче правой на фото (после ремонта проверил оранжевую батарейку и она действительно была разряженная). Чуда не случилось. С новой батарейкой массажер не хочет работать. Похоже дело в контактах либо на отсеке с батарейкой, либо на части с двигателем. Попробовал подогнуть боковой контакт, который был слегка погнут. На фото контакт уже выправлен. Массажер заработал! Ремонт был очень простой. Второй белый массажер никак не реагирует на кнопку включения. У массажера есть разъем зарядки, либо питания, пока не разобрался. Рядом второй круглый разъем, типа микроджека, назначение которого неизвестно. Для удобства работы снял ремешок. Подключаю к массажеру питание через USB тестер, чтобы наглядно было видно процессы при подключении. Массажер периодически пищит, возле электродов при включении загорается красная индикация, которая потом переключается на голубую и постоянно моргает голубым. Индикация режимов на панели управления вся горит голубым. В этом состоянии массажер потребляет от USB всего 50 мА, что не есть нормой. На кнопки массажер не реагирует. Поискал похожий массажер, чтобы разобраться, есть ли у него аккумулятор. Вдруг массажер работает от блока питания. Такой же точно не нашел, но цена на похожий массажер удивила. Это же больше 50 баксов, еще и разбирают их, как горячие пирожки. Проверил наличие хоть какого-то напряжения на электродах. Ничего. Придется разбирать. Разборка шла не очень гладко. Несколько защелок обломались, пластик очень хрупкий. Устройство этой стороны простое: Электрод, светодиодная подсветка и маленький вибромоторчик. Со второй стороны разборка была сложнее. Оказалось, что под наклейкой панели управления спрятан саморез. Отклеил наклейку панели, вдруг там есть еще саморезы. На второй стороне массажера такая же плата с электродами, плюс плата управления всем массажером и аккумулятор во вздувшемся состоянии. Напряжения на разъеме аккумулятора нет. Похоже, аккумулятор был полностью разряжен и долго не заряжался. Такие аккумуляторы не любят быть в глубоком разряде. Отключаю разъем аккумулятора и извлекаю его из корпуса массажера. Вот так он вздулся: Аккумулятор под замену. Смысла его оставлять нет. Совсем недавно прочитал, что вздувшийся аккумулятор теряет как минимум половину емкости. Для замены поставлю новый аккумулятор, который покупался для детской игрушки и не пригодился. Разбираю аккумулятор, для припаивания проводов с разъемом со старого аккумулятора прямо в плату защиты нового аккумулятора. Можно было припаять и без разборки, но мне лишний раз хотелось убедиться, что на новом аккумуляторе действительно установлена плата защиты. Мало ли. Провод перепаян. Аккумулятор собран и изолирован каптоновым скотчем. Подключил аккумулятор к массажеру, включаю зарядку от повербанка. Ток заряда 350 мА. Это совсем другое дело! Теперь при зарядке моргает один голубой светодиод индикации зарядки. При зарядке массажер не реагирует на кнопку включения, не включается. После отключения разъема зарядки, массажер на кнопку включения реагирует, аппарат можно включить для проверки. Проверяем. Переключаются все режимы, о чем сигнализирует разный цвет подсветки и разные индикаторы на панели управления. Так же при нажатии кнопок со стрелками увеличивается и уменьшается вибрация. При смене режима вибрация сбрасывается до минимума. Микротоки, я так понимаю, по силе тока не регулируются. Разве что в каком-то режиме они больше, в каком-то меньше. Подключил массажер на заряду к более мощной зарядке. Напряжение там немного выше, не так проседает, как на стареньком самодельном пауэрбанке. Ток вырос до 360 мА. Пока аккумулятор заряжается, клею в корпус в два слоя квадратики двусторонней всепенной ленты-скотча. Уголки в корпусе будут мешать установке аккумулятора большего размера, поэтому удалю их. Аккумулятор вклеен. Сверху на аккумулятор приклеил один слой черной вспенки, для фиксации аккумулятора в корпусе. На старом тонком аккумуляторе было два слоя этой вспенки. После полной зарядки индикация перестала моргать, горит постоянно. Видно аккумулятор был полуразряженный, в него «залилось» 337 мА/ч. Массажер можно собирать, но для начала необходимо попробовать восстановить защелки. Приклеивал кусочки цианоакрилатным клеем и активатором. Клей старый, немного загустел, что только лучше. Насколько надежно получилось, не знаю, но при шатании клееные защелки не обломились. Собираю массажер, проверяю режимы, зарядку. Все работает, можно отдавать.
