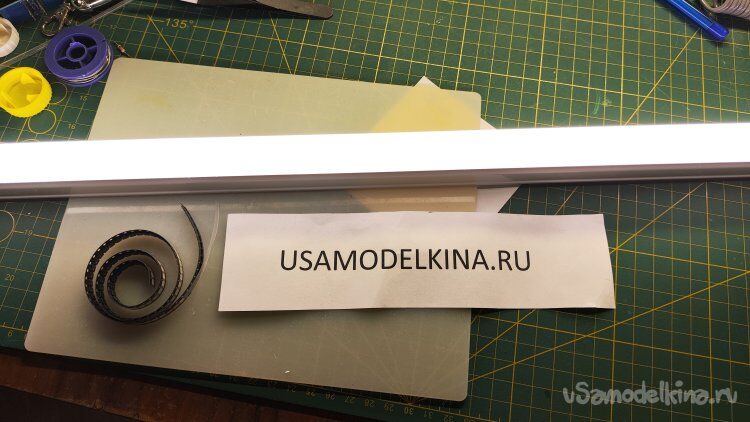

Есть в хозяйстве несколько длинных светодиодных ламп. Покупал для установки в темнушку на кухне, чтобы не лазить по полкам с фонариком, но для подключения ламп надо завести в темнушку 220В, а чтобы это красиво сделать, надо вытащить содержимое одного стола с посудой и вытащить сам стол из под общей столешницы. Работа вроде не сложная, но потратить время надо, поэтому света в темнушке до сих пор нет. Одна из купленных длинных светодиодных ламп обрела место жительство на одном из балконов, вместо одной из двух люминесцентных ламп, так как зимой люминесцентные лампы очень долго разгораются. Лампа включалась редко, ненадолго, поэтому я был очень удивлен, когда лампа перестала работать. Повесил вместо неработающей лампы новую лампу, а сгоревшую хочу вскрыть и при возможности отремонтировать. Корпус лампы цельнолитой из белого и матового пластика. На торцах заглушки с фиксатором. Поддеваю фиксатор заглушки со стороны выключателя и снимаю заглушку. На заглушках установлены питающие и соединительные разъемы. Заглушка выдвинулась на несколько сантиметров и дальше не идет. Платы драйвера с этой стороны не обнаружено. Попробую снять заглушку второй стороны. Разъемы на заглушках одинаковые. Характеристики лампы. Для такой длины не такая и большая мощность 22 Вт. Сделано в Гонконге. По крайней мере, так сообщает наклейка. Снял вторую заглушку. Здесь веселее. Обнаружен драйвер лампы. Пучок проводов идет ко второй стороне, к разъему и выключателю. Драйвер с другой стороны. Начнем поиск неисправности. Для начала необходимо определить, что вышло из строя, драйвер или светодиоды. Измеряю напряжение на выходе драйвера. Оно есть и составляет 275 В. Отлично, драйвер рабочий. От драйвера провода идут к светодиодной линейке. Отпаиваю провода, чтобы извлечь светодиодную линейку из корпуса лампы. При позвонке пара крайних светодиодов светится. Это хорошо, так проверять достаточно удобно. А вот и первая нерабочая пара светодиодов. Звонится на короткую. Левый светодиод черный, правый нормальный, возможно, он рабочий. Помечаю оба светодиода маркером. Следующая пара не рабочая, на обоих светодиодах черные точки. Следующая пара светодиодов без видимых повреждений, но светится один светодиод из пары. И еще пара светодиодов, теперь уже левый не горит. И еще одна пара светодиодов, в которых один светодиод неисправен. Проверка закончена. Возле правого светодиода первой пары поставил вопрос, пока не знаю, менять его или нет. Линейка светодиодов без дополнительного охлаждения. В качестве охлаждения используются широкие медные дорожки. На просвет линейка выглядит так: На линейке есть все характеристики: длина 1170 мм, ширина 9,5 мм, светодиоды типоразмера 2835, 96 штук на линейке. Для определения падения напряжения на светодиодах, подключаю пару светодиодов через резистор 1 кОм к блоку питания, ограничив его напряжение до 5 вольт и измеряю напряжение на светодиоде. Получилось 2,66 В, следовательно, светодиод имеет один кристалл, подключенный к контактам. Когда я собирался ремонтировать первые сгоревшие светодиодные лампы, купил несколько вариантов светодиодов, с разным количеством последовательно включенных кристаллов. Вот и пригодились светодиоды. Достаю из упаковки те, которые помечены 3,2-3,4В 300 мА. Даже цветовая температура совпала 4000К. Размер светодиодов такой, как мне нужен. Визуально видно, что установлено два кристалла в параллель. Так и есть. Интересно, впаивать один светодиод, раз кристалов два или оставлять пару. Поменял первый светодиод. Получилось не очень аккуратно, но работать будет. Выпаивал паяльником, пропаивая старый светодиод с двух сторон паяльником и припоем с низкой температурой плавления. Запаивал тонким игольчатым жалом. Проверка. Новый светодиод светит намного ярче соседнего родного. А если увеличить ток? Подаю на светодиоды через резистор напряжение с блока питания, повысив напряжение на блоке питания вольт до 10. Родные светодиоды светятся примерно как новый светодиод. Пока оставляю, попробую заменить пару других неисправных светодиодов. Выпаиваю светодиоды. Запаял новые светодиоды. Подаю на них напряжение с блока питания. Вроде светятся примерно одинаково. А если еще пару включить? Проверка в темноте. Яркость примерно одинаковая. Родные светодиоды более теплые, новые чуть белее. Немного о технологии пайки. Припой с платы оплеткой полностью не снимал, оставалось немного и ладно. На светодиод наносил флюс и устанавливал с флюсом на плату. Затем тонким игольчатым жалом прогревал контактный пятачок платы. Потом пропаивал припоем вторую сторону и снова первую. Получается так. Некоторые светодиоды получали чуть больше припоя. Не все плотно прилегают к плате, но это не страшно, работать будет и охлаждаться тоже, толщина припоя очень маленькая. Остальные светодиоды менял парами, выпаивая неисправный и исправный. Первый рабочий тоже поменял. Остатки флюса смываю спиртом. Проверка. Лампа горит. Видны пара неисправных светодиодов, которые при позвонке вроде работали. Пометил их маркером. Остальные работают. Оставил лампу поработать минут 10. Больше неисправных не появилось. Выключаю лампу, проверяю неисправные светодиоды. Один при прозвонке работает. Странно. А второй и в самом деле перестал работать. Меняю две пары светодиодов. Снова проверка. Все светодиоды работают. Оставил лампу на 10 минут. Все работает. Собираю лампу в обратной последовательности. Отпаял провода от драйвера, установил в корпус светодиодную линейку, припаял к ней провода. Установил драйвер в корпус. Опять подключаю лампу для тестовой проверки. Все работает. Будет запасная лампа.
