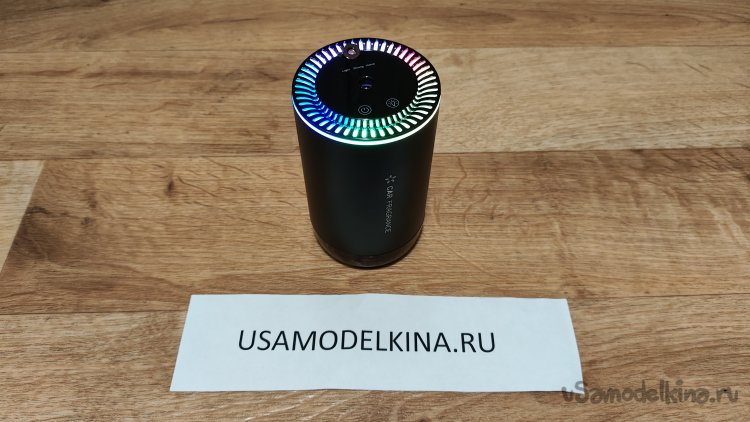

В статье не будем рассматривать полезность и вред диффузионного ароматизатора, это личное дело каждого пользоваться им или нет. В ремонте автомобильный ароматизатор CAR FRAGRANCE. Помимо основной функции, распыления специального ароматного масла, у девайса есть приятная многоцветная подсветка и лазерный излучатель типа «звездное небо». Подсветка и лазер как-то одновременно вышли из строя. Основные неисправности: подсветка путает местами цвета, лазер перестал светить большим количеством точек, их число снизилось раз в 10-20. Это подарок мне на день рождения и негоже оставлять его в таком состоянии. Попробую починить. Откручиваю нижнюю крышку, снимаю емкость с ароматом. Винтов никаких не видно, ни сверху, ни снизу. Как разбирается не понятно. Попробовал аккуратно ногтем поддеть диск, вдруг это приклеенная пленка. Предположение было верное. Под наклейкой четыре самореза и видны две пружинки сенсорного управления. Выкручиваю саморезы и снимаю верхнюю часть. "Матрешка" имеет еще четыре самореза. Вот только отверстия узкие и отвертка в них не пролазит. Не беда, есть еще одна тоньше. Хорошо, когда инструмента много. Выкрутил еще четыре самореза. Для извлечения нижней части вкрутил обратно емкость с маслом. Отключил разъем лазера и снял его. Вид на крышку изнутри. Разбираюсь, как она закреплена. Оказалось, на корпусе есть выступ, за который крепится крышка. По сути все собирается и защелкивается сверху. Но я боялся сломать и снял эту часть только после полной разборки. Светодиоды четырехконтактные адресные. Проверяю, что с ними, какие светодиоды неправильно работают. Не работали четыре, но потом и пятый, слева вверху, перестал правильно работать. Снимаю плату. Наблюдаю маленький аккумулятор. По сути их таких три можно поставить и еще один поуже, в районе дросселя. Емкость аккумулятора хочется увеличить, чтобы хватало на пару недель работы. Отключая аккумулятор, заметил обломок пластика и место, откуда он выпал. Странно, почему пластик треснул? Сильно я емкость не вкручивал. Может брак литья? Заказал на Али адресные светодиоды WS2812B нужного типоразмера 3528. Типоразмер 3528 выбирал по внешнему виду и описанию, затем измерял размеры самих светодиодов. Чуть больше месяца ожидания и светодиоды приехали. Основные вопросы по замене: чем старые светодиоды демонтировать и как припаять новые? Есть паяльник, фен, специальный столик с подогревом для выпаивания светодиодов из плат светодиодных ламп. Как самый простой способ выпаивания, применил паяльник с широким жалом. Светодиоды могут быть повреждены при выпаивании, но они все равно неисправные. Для очистки платы использую оплетку от антенного кабеля. По-хорошему, ее бы, эту оплетку, пропитать каким-нибудь флюсом. Но, в принципе и так работает. Вот так убирает припой с платы. Почистил от припоя остальные места установки светодиодов. Припаивать светодиоды буду паяльником, только жало надо сменить на другое, тонкое и острое. Кажется, что тут паять. Но светодиоды достаточно маленькие, при работе нужна аккуратность и хорошее зрение. По пайке возникли нюансы. Пришлось ножки светодиодов предварительно облудить сбоку, чтобы при пайке припой легче затекал в место пайки. Снизу лудить ножки нельзя, светодиод плотно не прижмется к плате без пайки термофеном. Все светодиоды запаяны. Проверка показала исправную работу всех светодиодов. Возможно, надо было поменять и остальные родные светодиоды, но не стал это делать. Пусть поработают, посмотрим. Не совсем понятно, почему светодиоды сгорели? Насколько я знаю, питаются они от 5 Вольт и больше на них не подается. Измерил напряжение при питании от аккумулятора, примерно соответствует напряжению аккумулятора, что говорит о том, что порог питания не превышен. Может брак? Если брак, то остальные тоже придется менять. Следующим этапом, перед окончательной сборкой, восстановил пластиковые элементы корпуса, заклеил трещины. Использовал цианоакрилатный клей и активатор. На корпусе с резьбой прикручивания емкости с жижей, тоже боковая трещина. Заклеил ее и для надежности обмотал эту часть каптоновым скотчем в два слоя, чтобы корпус опять не треснул. Решил увеличить емкость аккумулятора путем добавления еще одного. Как я писал, можно без ущерба добавить еще два аккумулятора и один аккумулятор немного уже, чтобы не мешал дросселю. Хотя до дросселя там прилично. Нашел еще один аккумулятор похожего размера. Напряжения заряда у аккумуляторов разное. Для уравнивания напряжения, перед соединением аккумуляторов, соединил их через резистор сопротивлением 10 Ом. Ток получился около 43 мА. При прямом подключении без резистора ток между аккумуляторами порядка 500 мА, поэтому оставляю аккумуляторы с резистором до следующего дня. На следующий день напряжение аккумуляторов сравнялось, можно спаивать их вместе. Устанавливаю родной и новый аккумуляторы в корпус. Новый аккумулятор креплю на вспененный двустороннний скотч. Собираю ароматизатор, пытаясь вспомнить, что в какой последовательности разбирал. Нужных фото не хватает, приходится самому додумывать, что где стояло. По лазерному светодиоду «звездного неба» проблему не решил. Почему он перестал правильно светить мне не понятно. Заменить его толком не на что, такие же лазеры отдельно не продаются. В основном в продаже лазеры для уровней (нивелиров). Есть лазеры с питанием от USB, готовые изделия. Может надо купить такой, достать сам светодиод из него. Сейчас лазер светит так: Яркая точка и немного точек рядом. А было многог точек. Может что-то внутри сместилось? Как это устранить непонятно. Может кто подскажет? А пока собираю полностью ароматизатор. Проверяю. Можно пользоваться.
