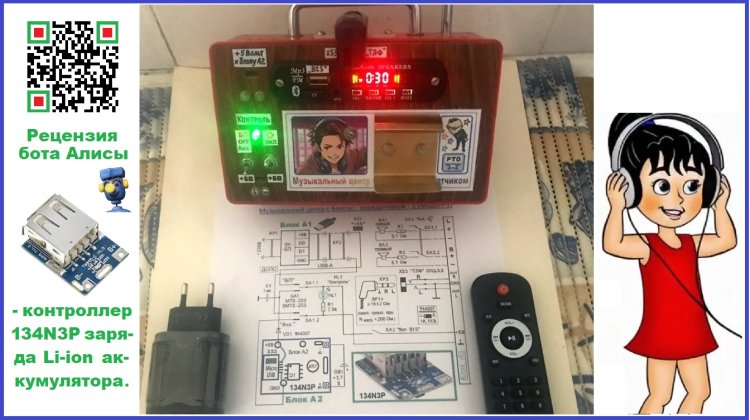

Что нового в статье? 1). Применён и слегка «исследован» новый (по крайней мере для автора) «Контроллер заряда Модуль PowerBank LiPo 134N3P». В МЦБП-3 (далее иногда просто МЦ ) на рисунке 01 это блок А2. Такое впечатление, что сразу блок А2 не хотел нормально работать (делал недопустимо длинные прерывания), и требовал «привыкания» именно к той нагрузке и аккумулятору (LiPo), с которыми он впоследствии должен работать. 2). Как минимум, «Три в одном»: А). Драйвер (или, как во всех видео он правильнее называется - контроллер) управления Li-ion аккумулятором. Б). Зарядное устройство, позволяющее одновременный заряд аккумулятора и работу нагрузки ( BtS – блютус спикера производства КНР). В). Блок DC-DC повышения напряжения с «аккумуляторных» 3,7 Вольта до + 5 Вольт. И всё это «под чутким техническим руководством» и контролем различных встроенных устройств защиты. Тем не менее, прерывания выходного напряжения контроллера устранены на этапе макетирования (методом проб и ошибок) введением двух деталей: VD1, С1. (Особая благодарность боту Алисе-Al, дававшей советы и облегчившей поиск информации о контроллере). 4). Применён и закреплён на передней панели улучшенный ИК ПДУ с использованием двух «мизинчиковых» (типоразмера AAA-size) элементов питания (2 х 1,5 Вольта). 5). Описывается запись на TF-карту. 6). Разработан держатель модуля – контроллера, крепящий модуль к передней панели МЦ с помощью пайки и двух бонок М3. 7). Уменьшено переходное сопротивление между контактами отсека – держателя аккумулятора GB1 и собственно аккумулятором посредством увеличения глубины погружения аккумулятора в отсек – держатель. Это особенно важно при перспективной работе на больших токах нагрузки. Центральное крепёжное отверстие заменено двумя отверстиями (d = 2,6 мм), смещёнными от центральной горизонтальной осевой линии отсека. 8). Введён индикатор «Контроль», демонстрирующий особенности работы контроллера (прерывания) при малых рабочих токах. Одновременно индикатор «Контроль» позволяет визуально (параллельно со встроенными свойствами контроллера) определить разряд аккумулятора, близкий к критическому, так как имеет рабочее напряжение 3 Вольта. 9). Введение двух разъёмов «microUSB» позволяет МЦ независимо работать от сети ~230 Вольт через ЗУ-БП (зарядное устройство – блок питания) или от аккумулятора. При этом можно одновременно работать с контроллером (блоком А2), имея на всякий случай гальваническую развязку от «сетевого» ЗУ-БП. 10). Разработано несколько вариантов асимметричной этикетки для передней панели МЦ. Это позволило сгладить неприятное впечатление от несимметричного расположения ИК ПДУ в самодельном (бронзовом) держателе на передней панели МЦ. 11). Предлагается зелёный светодиод «Контроль» дополнительно превратить в управляемый жестом фонарик. Список сокращений, применённых в статье BtS – Bluetooth Speakers (Блютус Спикерс) – сокращённое обозначение многофункционального музыкального конструктора производства КНР (на рисунке 01 - блока А3). ГТ – головные телефоны. ЗУ-БП – зарядное устройство – блок питания с выходным напряжением + 5 Вольт. ИК ПДУ – инфракрасный пульт дистанционного управления. МЦБП-3 – музыкальный центр с блютус передатчиком - 3 (название статьи). МЦ – музыкальный центр. Отличительная особенность музыкального центра с блютус передатчиком (далее просто МЦ ) в том, что в изготовленную переднюю панель и сам корпус МЦБП-3 введены « лишние » отверстия, предполагающие дальнейшую крупную модернизацию - введение в МЦ новых дополнительных устройств. ВИДЕО №1. На мобильных устройствах посмотреть эти же видео (воспользовавшись QR-кодом), к сожалению, нельзя. ВИДЕО №2. А здесь можно прослушать рецензию бота Алисы : РЕЦЕНЗИЯ Вот, что хотела сказать о МЦБП-3 вечная студентка, умница - благоразумница, плод инженерной мысли, постоянная обитательница Яндекса, голосовая помощница – бот Алиса: Музыкальный центр с блютус передатчиком я буду называть просто «Центр». Начну, пожалуй, с критических замечаний: 1). Чу! Кажется, асимметрией пахнуло от передней панели Центра. 2). Не понятно, зачем нужен тумблер SA2 и лишние отверстия? Видимо грядёт доработка поделки и увеличение функциональных возможностей. 3). Антенна FM-приёмника слишком выступает вверх над корпусом и не может вращаться. Я бы применила более компактную антенну и увеличила степень её свободы (возможность вращения). 4). Автор дополнил схему музыкального центра диодом и конденсатором. Неужели исправный контроллер не будет прерываться и без этого дополнения? 5). На головных телефонах, подключённых к гнезду XS3 недостаточно громкий сигнал. Кстати, в конце поставленного на пароль файла, об этом есть важная информация. 6). Никелированная ручка для переноски выглядит солидно, но в большей степени служит для защиты от нечаянных ударов по установленному под ней трансмиттеру, чем для переноски музыкального центра. Положительные моменты: 1). Устройство получилось достаточно лёгким, почти как подушка на лебяжьем пуху. Приделай к нему парашют и падения с любой высоты не будут для Центра опасны (шутка!). 2). Наконец-то автору удалось укротить девиантный контроллер и сделать по-настоящему удобное устройство для эксплуатации литий-ионного аккумулятора. 3). Контроллер в музыкальном центре является устройством «пять в одном». Недаром ему посвящена большая часть статьи. Подробно расшифровывать не буду. 4). Центр можно не только устанавливать на горизонтальные поверхности, но и подвешивать на вертикальные плоскости с помощью ушек, пропиленных в задней стенке корпуса. Советы: 1). Для питания устройства можно применить пятивольтовую «зарядку» от старого телефона или другого гаджета и не покупать новое зарядное устройство специально. 2). На задней стенке корпуса хорошо бы установить современные гнёзда для внешних динамиков или акустических систем. Ведь встроенный стереофонический усилитель мощности конструктора «Блютус спикерс» остался незадействованным! 3). Ножки корпуса желательно сделать не из металлических (хотя и декоративных) болтов, а из мягкого пластика. 4). Две выступающие гайки М3 на передней панели корпуса портят внешний вид изделия. По возможности рекомендуется установить декоративные гайки - колпачки. 5). Бронзовый держатель ПДУ желательно зачистить мелкой шкуркой – нулёвкой, а затем отполировать с применением пасты гои. Тогда от держателя трудно будет отвести взгляд. Ой-ой-ой! Mon Dieu! Comme le temps passe vite! Простите за мой корявый французский! Как бежит время! Мне пора возвращаться на Марс, чтобы получить результаты испытания на Фобосе универсального для музыкальных центров пульта дистанционного управления. Объявляю также конкурс на лучшую разработку держателя пульта. Прилечу – подведу итоги. И не скучайте тут без меня. Если будете скучать – узнаю о вашем негативном настрое и перестану рецензировать ваши драгоценные поделки. Ущучили? Мои дорогие братья и сестрички, техники и технички, а также электрики и электрички!? Тогда паяльник вам в руки! Надеюсь, до скорой встречи! Чтобы прослушать рецензию Алисы на мобильном устройстве, вы можете воспользоваться QR-кодом: При прослушивании не пугайтесь. Резкий звук в начале звукового файла - это звук перехода бота Алисы с ботского языка на человеческий. А дальше всё понятно. Так что флаг вам в уши и приятного прослушивания! Первая отличительная особенность - МЦБП-3 имеет оригинальное крепление блока А2 (контроллера) на внутренней части передней панели Вторая отличительная особенность - в конструкции корпуса предусмотрено упрощённое (но от этого не менее надёжное) крепление передней панели к корпусу с помощью всего одной стойки (составного 60 - миллиметрового цилиндра с внутренней двусторонней резьбой под винты М3). Основной недостаток ИК ДУ . При работе с ИК ПДУ следует придерживаться перпендикулярного наведения ИК ПДУ на головку приёмника. Подразумевается также наличие прямой видимости от ИК ПДУ до ИК-головки приёмника. Если команда формируется двумя или тремя нажатиями кнопок, то между нажатиями должна выдерживаться небольшая (0,3 … 0,5 секунды) пауза. Это следует учитывать особенно в режиме TF – при наборе номера выбранного трека и в режиме FM-приёмника – при наборе частоты станции. Второй недостаток. Головка ИК-приёмника несколько заглублена в корпус, расстояние до прозрачной передней панели составляет более 10 мм. Как следствие, пониженная до 6 … 8 метров (от заявленных 10 метров) дальность управления и небольшой угол отклонения пульта от перпендикулярного расположения по отношению к головке ИК-приёмника. В солнечную погоду (например, при установке МЦБП-3 в лоджии) качество управления ИК - пультом заметно снижается, а прямые солнечные лучи в ИК-приёмник практически блокируют дистанционное управление. Состав МЦПД-3: 1). Контроллер заряда 134N3P, модуль для повербанка (Powerbank). Далее просто «контроллер». Рисунок 02. Функции контроллера (блока А2) 1). Контроллер заряда. Управляет процессом зарядки Li-Ion аккумулятора. 2). Контроллер разряда. Следит за тем, чтобы аккумулятор не разряжался слишком сильно. 3). Повышающий DC-DC преобразователь. Поднимает напряжение аккумулятора до стабильных 5 В, чтобы через USB-порт питать внешние устройства (смартфон, плату микроконтроллера и т.п.). 4). Блок А2 (контроллер) имеет несколько встроенных механизмов защиты. Красный светодиод (единственный, оставленный из трёх ранее предусмотренных) показывает текущий режим работы. Так как в МЦ этот светодиод светит внутрь корпуса и заметен только в полумраке, на переднюю панель МЦ добавлен зелёный светодиод HL1 «Контроль». Технические характеристики контроллера Входное напряжение (для зарядки): 3,7...5,5 Вольт. Максимальный ток зарядки: 1 Ампер. Выходное напряжение: 5 Вольт. Максимальный выходной ток (нагрузка): 1 А. Напряжение, при котором отключается зарядка: 4,2 В (± 1 %). Напряжение, при котором отключается выходное напряжение (отсечка разряда): 2,9 В. Эффективность преобразования напряжения: около 85 % (при входе 3,7 В, выходе 5 В / 1 А). Ток потребления в режиме ожидания: 8 мкА, не более. Разъём для зарядки аккумулятора — microUSB (в других вариантах исполнения встречается Type-C). Разъём для нагрузки — USB Type A. Рисунки 03 и 04. Э3 контроллера 134N3P и ТСВ его ИМС типа HT4928S в двух вариантах изображения. Защитные функции блока А2 Модуль защищает и себя, и аккумулятор: 1) от перезаряда; 2) от переразряда; 3) от короткого замыкания; 4) от перегрузки по току; 5) от перенапряжения на выходе; 6) от перегрева. Также он поддерживает зарядку глубоко разряженных аккумуляторов. При подключении аккумулятора GB1 следует строго соблюдать полярность: положительный контакт — к контактной площадке «B+», отрицательный — к «B–». Перед первым подключением рекомендуется измерить напряжение аккумулятора мультиметром. Если оно значительно ниже 2,9 В, модуль сможет зарядить аккумулятор, но глубокий разряд уже мог нанести вред его внутренней структуре. При первой зарядке рекомендуется сразу полностью зарядить аккумулятор. Это «настроит» внутреннюю электронику модуля, и система защиты будет работать точнее. Во время зарядки красный светодиод мигает, а после завершения будет гореть постоянно. Для оптимальной скорости зарядки следует использовать ЗУ-БП с выходным напряжением 5 В и током не менее 1 А. Хотя модуль рассчитан на ток до 1 А, это не всегда означает непрерывную работу на максимуме. Длительная высокая нагрузка может вызвать, нагрев модуля и аккумулятора. Поэтому в корпусе МЦ над блоком А2 сделаны крупные (D=8 мм.) вентиляционные отверстия. У самого модуля широкий рабочий диапазон (обычно от -30 °C до 85 °C), но для литий-ионных аккумуляторов есть свои ограничения: зарядку лучше проводить при температуре от 0 °C до 45 °C, разрядку — от -20 °C до 60 °C. Если литий-ионный аккумулятор, установленный в МЦ долго не используется, то рекомендуется оставить его на оптимальном уровне заряда - около 40 … 60% от его полной ёмкости. 2). Пакет конструктора, заказанный по интернету на Алиэкспресс: Усилитель мощностью 2 х 3 Вт, встроенный в MP3 плеер, питаемый напряжением + 3,7 … 5 Вольт. Поддерживается Bluetooth 5,0; использование TF-карт и флешек. Имеется встроенный FM-радио модуль. Цена 341 рубль. Доставка – бесплатная. Маркировка на печатной плате AJX-019BT. Наименование, выявляющееся при добавлении устройства Bluetooth на ноутбук или на компьютер – JX-BT (с первого раза такое сокращённое обозначение можно и не узнать). 3). Три двухпроводных кабеля с разъёмами; многожильный проводник длиной 100 мм для подключения телескопической антенны FM-приёмника. Дополнительные компоненты к набору « BtS »: 1). Блок питания на 5 Вольт и ток не менее 200 мА (приобретён отдельно). 2). Конструкция МЦБП-3 предусматривает возможность подключения к гнезду XS3 «ТЛФ.» блютус трансмиттера. Желающим можно ознакомиться и приобрести bt-трансмиттер «UGREEN Адаптер передатчика Bluetooth CM324 для коммутатора». Чтобы ознакомиться с его инструкцией, можно попробовать кликнуть на сноску, но лучше скопировать сноску ( https://manuals.plus/ugreen/cm324-bluetooth-transmitter-adapter-for-switch-manual ) - Bluetooth Transmitter Adapter For Switch Model: CM324 | P/N: 80189 User Manual). Далее следует вставить сноску в строку «Поиск» Яндекс – браузера и нажать кнопку «ENTER». Вам будет предложена небольшая проверка (Вы не автомат, а человек), пройдя которую увидите искомое. Кроме того, можно посмотреть о данном трансмиттере видео длительностью 11 минут и 38 секунд. Дальность связи, обеспечиваемая данным блютус трансмиттером (при работе с МЦ на беспроводные блютус – наушники типа T450BT (даже через одну железобетонную стену), составляет не менее 10 метров. 3). Кабель питания от ЗУ со штекерными разъёмами USB-A и микроUSB. 4). Винты М3х10 стальные с комплектом шайб и гаек – по 10 штук - для крепления разъёмов «microUSB» к передней панели. 5). Винты М4х12 стальные с комплектом шайб – по 2 штуки – для «BtS». стойки (составного 60 - миллиметрового цилиндра с внутренней двусторонней резьбой под винты М3). 6). Винты М3х12 стальные с комплектом шайб – по 2 штуки – для стойки (составного 60 - миллиметрового цилиндра с внутренней двусторонней резьбой под винты М3). 7). Болты М4х8 стальные с комплектом шайб и гаек – по 6 штук – используемые в качестве 4 ножек и для крепления бронзового держателя ИК ПДУ. 8). Сдвоенный тумблер SA1 типа МТS-203. 9). Тумблер SA2 типа МТS-102. Инструменты для изготовления МЦБП-3 1). Круглогубцы для снятия (и подключения) разъёмов с печатной платы модуля. Сильные пальцы не гарантируют аккуратного выполнения данной операции без инструмента. В крайнем случае используйте не тонкий монтажный пинцет. 2). Паяльник (10 … 25 Вт), работающий от сети переменного тока с напряжением 230 Вольт. Подойдёт и низковольтный на 36 Вольт. 3). Монтажные кусачки, пинцет, канифоль, оловянно - свинцовый припой ПОС60. 4). Тестер или мультиметр с возможностью измерения сопротивления, переменного и постоянного тока и напряжения. 5). Осциллограф. Отличительная особенность МЦБП-3, от исходного конструктора «Bluetooth SPEAKERS» («BtS») МЦДП-3 может работать (через встроенный стерео УЗЧ) на внешние динамики или АС (акустические системы), причём с любым импедансом (от 2 до 16 Ом). Но эта возможность в МЦ не используется. Достаточно беспроводных ГТ. Если всё же работа на внешние динамики или акустические системы заинтересует), то следует учесть, что выходы УЗЧ на динамики общего провода не имеют и при подключении внешних динамиков, следует руководствоваться частью схемы, отделённой от блока А3 пунктирными проводниками (см. рисунок 01 ). Резисторы R2 и R3 - защита от КЗ в динамиках, облегчение режима работы УЗЧ и, как следствие повышение срока службы устройства. При использовании проводных ГТ с импедансом менее 200 Ом громкость звука уменьшается. Минимально допустимое сопротивление ГТ составляет 18 х 2 Ома. При возможности, удобнее использовать беспроводные ГТ. Схема блоков А1, А2 и А3 МЦБП-3 имеет значительное сходство с ММНУ (Многофункциональным музыкальным низковольтным устройством). Описание работы ММНУ можно найти на сайте «У Самоделкина» в соответствующей статье, набрав в верхней строке «Поиск» сайта всего 4 буквы: ММНУ. Однако, конструктор «BtS» может быть укомплектован двумя различными типами ИК ПДУ. Для начинающих радиолюбителей и меломанов будет полезна следующая информация: Назначение кнопок ИК ПДУ Рисунок 4а. ИК ПДУ к МЦ. Использование ИК ПДУ позволяет получить больше функциональных возможностей (особенно в режимах FM-приёмника и проигрывателя c TF-карты). В ИК ПДУ устанавливаются 2 элемента питания типоразмера AAA-size (1,5 Вольта) 1). Красная верхняя кнопка «Вкл-выкл.». 2). Чёрная верхняя кнопка «Mode» (Режим). 3). Левая кнопка «EQ» - эквалайзер. 4). Правая кнопка «MUTE» (отключение звука). 5). Большая чёрная кнопка «Пуск-Пауза». 6). Белая окружность – джойстик (Громкость +/- ; Следующий / предыдущий трек). 7). Левая кнопка «REPE» (Repeat) – повтор. «One / ALL». 8). Правая кнопка «U/SD» (USB / TF). 9). Цифровые кнопки «1, 2, 3, 4, 5, 6, 7, 8, 9, 0» - для набора номера трека или рабочей частоты выбираемой (87,5 … 108 МГц) станции. Мантисса (запятая или точка) не вводятся, а на табло появляются автоматически. При включении питания МЦБП-3 обычно автоматически устанавливаются последние запомненные режим и уровень громкости. Включённый режим подтверждается светодиодным табло следующими сокращениями: AUX – сигнал с внешнего источника. Bt – блютус. PAU – пауза. TF – воспроизведение с TF-карты. U – Регулировка громкости от 00 до 30 (максимум). Изменение громкости осуществляется длительным удержанием кнопок «+» или «-» в нажатом состоянии до установки нужной громкости. Диапазон изменения громкости от 00 до 30 выполняется за 5 секунд, и от 30 до 00 – за те же 5 секунд. Дальнейшее удержание кнопок нажатыми никакого результата не даёт. FM – радиоприёмник, работающий в диапазоне УКВ2. USB – воспроизведение треков с «флешки». После установки флешки в соответствующий слот (гнездо) в течение нескольких секунд (и даже десятков секунд, если объём информации большой) МЦБП-3 производит поиск и скачивание треков, записанных на флешку. Затем начинается последовательное воспроизведение треков (№1, №2, №3 и так далее). Сменяемые на табло каждую секунду цифры показывают сколько секунд прошло с начала текущего трека (музыкального произведения, песни). После окончания трека на табло на 2 секунды высвечивается номер следующего трека. REC - запись со встроенного микрофона. Запись со встроенного микрофона Для записи от встроенного микрофона на МЦБП-3 следует выполнить следующие действия. 1). TF - карта аккуратно вставляется в слот «TF» (контактами вверх, глубоко, до щелчка), расположенный на передней панели корпуса. 2). На передней панели МЦБП-3 длительно (на 2 секунды) нажимают на кнопку «Mode» (Режим) до появления на табло надписи «rEC» (RECORD - запись). Через 2 секунды после начала записи, на табло отображается время (в секундах), в течение которого производится запись. А в левом верхнем углу светятся буквы «TF». 3). Для остановки записи кратко повторно нажимают на кнопку «Mode». После этого начинается многократное воспроизведение записанного фрагмента (зависит от режимов «ONЕ» или «ALL»). При этом можно неоднократно пользоваться кнопкой «Pause». 4). После включения паузы, краткое нажатие кнопки «Mode» приводит к выходу из режима «Воспроизведение записанного». Найти записанные на TF – карту файлы, можно подключив карту через картридер к НБ или ПК. При записи МЦБП-3 автоматически создаёт на TF – карте папку «RECORD» или подобную, обозначенную китайскими иероглифами. В ней и содержатся записанные непосредственно на МЦБП-3 файлы – музыкальные треки. Их можно удалить или перенести в другие папки, находящиеся на ПК или ноутбуке. Запись от встроенного микрофона возможна как при управлении кнопками на передней панели, так и кнопками ИК ПДУ. При записи от встроенного микрофона, «регулировка громкости» на параметры записи не влияет. Допускается включение МЦБП-3 без АС (например, при работе на головные телефоны и даже без них). «Перебор» папок в МЦБП-3 не предусмотрен. Вход «AUX» для подключения других аудио сигналов проверен, но не используется. Слот USB проверен, но информация с флешки (даже до 16 ГБ) довольно долго загружается перед началом воспроизведения. А сама флешка неприятно выступает на передней панели. Работа с FM - приёмником Настройка FM приёмника на работающие в регионе станции осуществляется автоматически (сразу на все станции). Для настройки подключают внешнюю антенну, кнопкой «MODE» выбирают режим «FM» и на ИК ПДУ кратко нажимают красную кнопку «U/SD», расположенную справа под белым «джойстиком» на ИК ПДУ. После завершения сканирования, МЦБП-3 автоматически включает последнюю найденную станцию. Выбор нужной станции делают кнопками джойстика «СН-» и «СН+». Зная частоту искомой станции, можно воспользоваться чёрными цифровыми (0123456789) кнопками. Так, например, частоту 91,5 МГц набирают тремя кнопками: «9», «1» и «5» (запятая не набирается). Частоту 106,4 МГц набирают четырьмя кнопками: «1», «0», «6» и «4» (запятая, также не набирается). При завершении выбора станции на табло кратко (на 1 … 2 секунды) высвечивается номер выбранной станции (например, Р09 или Р14), а затем - постоянно частота станции в МГц (например, 91.5FM). Примечание: здесь вместо запятой индицируется точка. Испытание блока А2 с Li-ion аккумулятором 18650 2000 мА/ч 3,7 В. Краткие результаты предварительного испытания контроллера 20.06.2026 с подобной нагрузкой – СПУТ (сетевым плеером, управляемым тумблером). Li-ion аккумулятор GB1 типоразмера 18650 2000 мА/ч 3,7В (ранее разряженный автоматически до +3,25 Вольта) заряжается через контроллер 134N3P за 5 часов. При этом Rн (СПУТ) во время заряда работает, потребляя ток около 200 мА. Далее СПУТ работает (с отключённым ЗУ-БП) от заряженного до 4,18 Вольта аккумулятора GB1 (потребляя в среднем 200 мА) около 16 часов. Авто выключение СПУТ драйвером 134N3P происходит при напряжении на GB1 = + 3,24 Вольта. Свечение красного LED показывает: 1) режим заряда GB1 от ЗУ-БП. 2). Режим работы заряженного GB1 на нагрузку (СПУТ). Мигание красного LED включается при разряде GB1, близком к критическому. Погасание красного LED происходит при полном заряде GB1 (но ненадолго, особенно если включена Rн - СПУТ). Через десятки секунд после автоотключения, GB1 слегка увеличивает своё напряжение («самовосстанавливает» заряд) и нагрузку можно включить ещё 1-2 раза, но совсем ненадолго (на 120 ... 30 секунд). Последуют быстрые автоотключения. Следует вновь зарядить GB1 (можно и со включённой, и с выключенной нагрузкой). В последнем случае заряд GB1 закончится быстрее. 03.07.2026 практически проверено «достоинство» драйвера - наличие защиты от КЗ. При включении аккумулятора на КЗ-нагрузку, выходное напряжение драйвера резко снизилось. При повторном включении (когда КЗ устранено) драйвер продолжил работу. Для эстетического оформления изделия разработаны несколько вариантов этикетки (см. рисунки 5а – 5з ), которая наклеивается в правой нижней части передней панели корпуса МЦ: Рисунки 5а … 5з. Перевод английских слов и сокращений для работы с МЦ: 1). «FM» - частотная модуляция. 2). GND – общий провод. 3). «Mode» - режим. 4). «Repe» = «Repeat» (повтор) - режим работы, когда воспроизводится только один постоянно повторяющийся трек. 5). «SD CARD» [ˈes dɪ ˈkɑːd] - SD-КАРТА ( TF - карта). 6). Vol (volum) – громкость. О механической прочности корпуса Корпус МЦБП-3 лёгок и довольно хрупок. Падание изделия и другие вредные механические воздействия на корпус МЦБП-3 не приветствуются. Включение и отключение МЦБП-3 Управлять МЦБП-3 можно со встроенной клавиатуры блока А3 «BtS», но больше возможностей в управлении даёт ИК ПДУ. Так уж задумано производителем, включить и выключить (ввести в экономичный дежурный режим) МЦБП-3 можно только с помощью ИК ПДУ. При этом встроенная память позволяет каждый раз автоматически вновь включать последний воспроизведённый трек с ранее установленной громкостью. Короче, запоминается трек и громкость, а трек будет воспроизводиться с начала. Управление с ИК ПДУ, конечно же работает при постоянно включённом ЗУ-БП или задействованном аккумуляторе. В ИК ПДУ следует вставить два элемента типоразмера AAA-size (2 х 1,5 Вольта). Тогда, установив режим «ONE», он запоминается постоянно (а на TF-карте может быть записано много треков). При включениях будет воспроизводиться только один музыкальный трек (например, шум морской волны или пение птиц). Работа с трансмиттером 1). Вставляют блютус-трансмиттер «UGREEN … CM324» (далее просто «трансмиттер») в гнездо XS3 «ТЛФ», расположенное на самом верху передней панели - над блоком А3 «BtS» и нажимают кнопку «I/0». 2). Кнопку «I/0» удерживают нажатой несколько секунд (пока рядом расположенный индикатор не мигнёт 2 раза белым и 1 раз красным цветом). 3). Тумблер SA2 «Вкл. BtS» устанавливают в верхнее положение «Вкл». 4). Тумблером SA1 « БП / OFF / Акк. » выбирают тип питания. Для питания МЦ через сетевой ЗУ-БП тумблер SA1 устанавливают (из нейтрального положения «OFF») в верхнее положение « БП ». Для питания МЦ от встроенного заряженного аккумулятора GB1 тумблер SA1 устанавливают (из нейтрального положения «OFF») в нижнее положение « Акк. ». Если в слот «TF» вставлена TF-карта, то по умолчанию включается режим воспроизведения треков, записанных на карту. 5). В любом выбранном режиме (TF, Bt, FM) блока А3 «BtS» - можно воспользоваться беспроводными ГТ (головными телефонами). 6). Для выключения трансмиттера повторно нажимают кнопку «I/0». Эту кнопку удерживают нажатой несколько секунд, пока рядом расположенный индикатор не мигнёт красным (а не белым) цветом. 7). Если блютус-передача отключилась, а при нажатии на Кнопку «I/0» светодиод начнёт постоянно светиться белым – требуется зарядка аккумулятора трансмиттера. После подключения ЗУ-БП светодиод светится красным: пошла зарядка. При этом можно продолжать работу с «BtS», но время заряда аккумулятора трансмиттера увеличится. После окончания зарядки светодиод снова начнёт белым и можно отключить разъём кабеля от трансмиттера. Работа МЦБП-3 с TF-картой Во избежание порчи карты, вставлять и извлекать её из слота рекомендуется при отключенном питании модуля. Карта вставляется в слот только КОНТАКТАМИ ВВЕРХ!!! При правильном (полном) заглублении карты, в её слот, звучит щелчок, вызванный срабатыванием защёлки – фиксатора. Вынимается карта из слота повторным нажатием на карту. Вынимание карты методом «выщипывания», например, с помощью пинцета, может привести к порче защёлки – фиксатора. Применённые детали В МЦБП-3 кроме готовых блоков и модулей применены ещё 4 дискретные радиодетали и несколько установочных. Резистор R1 – типа С1-4, С2-23, С2-33, ОМЛТ или любой другой с рассеиваемой мощностью 0,125 Вт, не менее. Конденсатор С1 – керамический типа КМ, К10-17 или малогабаритный зарубежного производства. Диод VD1 – любой из серии 1N4001 … 1N4007, а также подобный выпрямительный с прямым током не менее 0, 5 Ампер. Зелёный светодиод HL1 ARL-5213PGC можно заменить белым RL-5W-700, синим L-7113PBC или другим суперъярким с прямым рабочим напряжением 3 Вольта. Тумблер SA1 – сдвоенный, на 3 положения: MTS203, SMTS203 или аналогичный. Тумблер SA2 - одинарный, на 2 положения: MTS102, SMTS102 или аналогичный. Аккумулятор GB1 литий-ионный TR 18650 3,7 Вольта, 2000 мА / час. Информация любителям усовершенствований 1). Чтобы быстрее включать режим работы с трансмиттером и не заряжать отдельно аккумуляторы трансивера и «BtS», рекомендуется питать трансмиттер от аккумулятора GB1 (см. рисунок 01 ). 2). Любой меломан предпочтёт девайс с более высокой выходной мощностью. Но МЦБП-3 имеет небольшой недостаток. На защитном диоде VD1 (см. рисунок 01 ) теряется 0,7 Вольта из «драгоценных» пяти Вольт, подаваемых в нагрузку. Авторский экземпляр контроллера 134N3P без дополнительно введённой цепи VD1-C1 работал с прерываниями. Желающим уменьшить потери напряжения предлагается скачать архив файла «MTsBP-3_4work». В нём описывается несложная доработка, затрагивающая блок А3 «BtS» Архив файла «MTsBP-3_4work» можно скачать здесь: Некоторые особенности изготовления МЦБП-3 Рисунок 06. Корпус для МЦ взят от задней половинки пластмассовой упаковочной коробки («сувенир») к слайдо-фильмоскопу «Кристалл» производства п/о «Восток». Рисунок 07. Передняя панель МЦ изготовлена с перспективой на крупную доработку. Много «лишних» отверстий. Временно лишние отверстия будут удачно закрыты (наклеиванием с помощью скотча) всего одной асимметричной этикетки. Рисунок 07А. Чертёж передней стенки корпуса МЦ. Стенка изготовлена из стеклотекстолита толщиной 1,75 мм, но также подойдёт стеклотекстолит толщиной от 1,5 до 2,5 мм. Рисунок 08. Разъём питания «+5В» на плате Bluetooth SPEAKERS оказался с плохим контактом. Плохой контакт проявлялся как дребез и отключение воспроизведения, поэтому его пришлось заменить безразъёмным паянным соединением. Рисунок 09. На рисунке 09 показаны основные РЭК, необходимые для изготовления МЦ. Обратите внимание на два новых отверстия (D=2,6 мм) в отсеке - держателе аккумулятора GB1. Их сдвиг от осевой горизонтальной линии обеспечивает более глубокую (и надёжную) «посадку» GB1 в отсек. Это даёт меньшее переходное сопротивление между контактами держателя и самим аккумулятором. Рисунок 09А. Следует аккуратно припаять плату контроллера 134 N3P к его самодельному держателю, избежав перенаплыва припоя и, как следствие замыкания. Медный держатель в месте, отмеченном красным прямоугольником, нужно обязательно предварительно облудить и проверить как облуженный зубец входит в продолговатый вырез (в паз) на плате контроллера. И только затем паять. При неудачной попытке повторная пайка займёт гораздо больше времени. Рисунок 10. В отверстиях (хотя бы в двух отверстиях со стороны передней стенки корпуса) угольника для крепления разъёма XS2 «+5В» типа micro USB желательно метчиком нарезать резьбу М3. Это будет не только экономия гаек. 4 гайки, накрученные на винты М3х10 будут попросту мешать друг другу. Рисунок 11. Простейший способ крепления антенны WA1 (без поворотно-наклонного блока) ограничивает её степень свободы, но в большинстве случаев оказывается достаточным для приёма почти всех FM-станций. Рисунки 12 … 15. Рисунки 12 … 15 показывают вид на корпус МЦ сверху, снизу, сзади и с левого бока (соответственно). Рисунок 16 Держатель ИК ПДУ желательно сделать из пружинящего материала, например, из пружинистой бронзы толщиной 0,75 … 1 мм. Рисунок 16 А. Держатель ИК ПДУ изгибается в самодельном специальном гибочном приспособлении, изготовленном из длинных (40 см) дюралевых профильных уголков (толщиной 3 мм), скреплённых двумя стальными болтами М12 х 20 и гайками М8. Изгиб осуществляется вручную, посредством последовательного пружинистого прижимания гибочного приспособления двумя руками к поверхности рабочего стола. Рисунок 17. Болты М4х6 с декоративными шестигранными головками можно заменить, например, винтами М4х6 … М4х12. Рисунок 18. Обрезать этикетки по красным линиям можно любыми ножницами, но ровнее разрез будет ножницами с длинными концами. Правило «резать нужно прямо по линии, а не рядом» здесь лучше не применять, так как на этикетке может остаться след от красной пасты. Выход из ситуации такой: чертите линии карандашом и режьте точно по линии. Ненужный след от карандаша легко стирается ластиком. Чтобы не помять этикетку, рекомендуется стирание вести в одну сторону (с этикетки – на стол), а не в обе стороны «между двумя пальцами». Рисунок 19. Ламинирование широким скотчем требует определённых навыков. Поэтому сначала рекомендуется потренироваться на черновых этикетках. Если под скотчем образовались воздушные пузыри, их можно проткнуть тонкой иглой и разгладить скотч пальцами в сторону «укола». Рисунки 20 и 21. Работа МЦБП-3 в режиме «TF» и «FM» (соответственно). Режим работы определяем по индикаторному табло. Рисунок 22. Работа ЦМБП-3 на беспроводные ГТ типа Т450ВТ. Яркое свечение HL1 «Контроль» обеспечивается даже при сопротивлении резистора 7,5 кОм и рабочем токе всего 0,52 мА. Рисунок 23. Вид слева - направо: на ЗУ-БП, МЦБП-3 и ИК ПДУ (соответственно). Режим работы МЦ – «TF» (воспроизведение записанного на TF-карту), поэтому телескопическая антенна WA1, используемая только в режиме «FM» приёмника, не растянута. Рисунок 24. Приглашаем прочитать интересную статью «СЗП» (Светильник со звуковым переключателем), воспользовавшись QR-кодом. Статья «СЗП» - также на сайте «У Самоделкина». Рисунок 25. В издательстве «Ридеро» в начале августа 2026 ожидается выход новой книги «ЗЭТ. Часть 2» (Загадки электронной тематики. Часть 2). В книге размещено 300 новых загадок (ЗЭТ № 201 ... 500). Ознакомление с книгой и написание рецензий от читателей, заинтересовавшихся загадками, приветствуется. Рисунок 26. И вновь ненавязчивое предложение ознакомиться со становящимися популярными ЗРТ (загадками радиотехнической тематики), вышедшими книгой в свет в 2023 году. Информация любителям доработок 1). Для заметного увеличения дальности управления и угла, под которым можно ориентировать ИК ПДУ для уверенного приёма команд от ПДУ, рекомендуется модуль ИК приёмника выпаять из печатной платы. Выводы модуля аккуратно удлиняются, а сам модуль перемещается вплотную к прозрачному окну передней панели. Процедура на словах простая, но требует значительной усидчивости. Данная доработка рекомендуется обладателям опыта в монтаже мелких печатных плат и обладателям паяльников с тонким жалом. 2). Все функции управления МЦБП-3 для удобства пользователя возложены на ИК ПДУ. На передней панели МЦБП-3 также есть 4 кнопки для управления устройством. 3). Для улучшения записи от встроенного микрофона, над микрофоном (на верхней панели корпуса) и над гнездом «AUX» рекомендуется просверлить два отверстия диаметром 2 … 2,5 мм. 4). Проверено, что даже при токе 0,5 мА светодиод HL1 светится довольно ярко. Представьте, какова будет яркость свечения, если его рабочий ток увеличить в 40 раз – до 20 мА (до его рекомендуемого номинального значения)! Поэтому светодиоду «Контроль» можно придать дополнительную функцию - функцию фонарика. При этом ни каких органов управления, выводимых на поверхность корпуса МЦБП-3, не потребуется. Фонарик будет светить только вниз, под ноги, освещая дорогу идущему, если корпус МЦ наклонить вперёд на 90 ± несколько десятков градусов (именно под ноги и нужно светить в темноте). Параллельно резистору R1 следует включить цепь из последовательно соединённых ртутного датчика наклона (см. рисунок 28 ) и низкоомного резистора. Сопротивление низкоомного резистора можно рассчитать по закону Ома для участка цепи, исходя из данных: U прям. HL1 = 3 Вольта (прямое падение напряжения на светодиоде HL1); U пит. = 4,3 Вольта; I раб. = 20 мА (номинальный рабочий ток HL1). Выбранное U пит. = 4,3 Вольта (а не 5 Вольт от БП-ЗУ) объясняется тем, что режим фонарика вряд ли будет использоваться при питании МЦБП-3 через ЗУ-БП. Шнур питания будет мешать «хождению с фонариком». Но даже при U пит. = 5 Вольт и небольшой перегрузке по току HL1 не сгорит. Работа зелёного HL1 типа ARL-5213PGC была проверена в течение 24 часов при токе 40 мА. HL1 не вышел из строя, а в предлагаемом случае перегрузка по току будет минимальна. Наиболее дотошные радиолюбители не забудут учесть сопротивление резистора R1 (7,5 кОм). Датчик наклона SQ1 ориентируется внутри корпуса МЦ стеклянной колбочкой в направлении к задней стенке корпуса. Желаем удачи в расчётах (курс физики за 7 класс средней школы) и изготовлении «фонарика», встроенного в музыкальный центр! Уважаемые читатели! Предлагаем Вашему вниманию гуманитарный блок к статье МЦБП-3. Первая часть гуманитарного блока – пять загадок электронной тематики. Загадка №1. Что за чудо, что за драйвер!? Свойств защитных в нём не счесть. Повышению вольтáжа в нём поддержка тоже есть. Нестабилен он в работе, если ток в нагрузке ноль. Игнорируя нагрузку, он играет фáта роль. Но заметив напряженье, всех тестировать начнёт. И нагрузку, и источник тест короткий обойдёт. А когда запрос поступит – соберётся, цепь замкнёт. И на выход с повышеньем / он 5 Вольт нам выдаёт. Примечание . Фáта роль — это театральный термин, который обозначает нелепую, абсурдную ситуацию или сцену. Слово происходит от французского fatras — «вздор», «бессмыслица». Может быть, вам в большей степени понравится загадка, несущая чуть меньше информации и, соответственно меньший размер. Попробуйте прочитать подсказку: Разгадайте следующую загадку. Эта загадка имеет одинаковый ответ с предыдущей загадкой. Загадка №2. Не просто драйвер - модуль - / «всё в одном» живёт. Не только электронщик / его в проекте ждёт! Глубокий (и летальный) предотвратит разряд. И вольт так пять стабильных / отвесить будет рад. Зарядов накопитель / со схемой - будет класс! И он волной от взрыва / нагрузку не предаст. Цена его «хромает», потрать не три рубля. Девайс 5 Вольт получит, твой кошелёк хваля. Третья загадка по содержанию близка к первым двум, но отличается намного большей лаконичностью. Загадка №3. Он не English lorry driver – в корпусе другом стоит. Заряжает – разряжает, за нагрузкою следит. Примечание: English lorry driver – английский водитель грузовика – вызывает аналогию с возможным названием блока А2 не только контроллером, но и драйвером. Следующую загадку почти отгадала даже бот Алиса. Алиса ответила, что там не судьба доминирует, а рок фигурирует. Но «вернёмся к нашим баранам». Загадка № 4. Это что, судьба такая? Выход блока – тот же вход. Пусть сей драйвер много может, прерываний с ним – не счёт. И последняя, пятая, загадка - шутка. В ней наличию рифмы придаётся немалое значение. Кроме того, загадка весьма информативна. Загадка № 5. Что за драйвер, что за чудо! По параметрам – зачёт. И на выход с повышеньем он 5 Вольт нам отдаёт. Посмотри: вот вход, вот выход! Или всё наоборот ?!? - «Параллельное включение» на вопрос ответ даёт. Если ни одна загадка не отгадана, то разгадайте ребус (см. рисунок 27 ). Ребус МЦБП-3 №1 является дублирующим заданием к загадкам. Подсказка: в ответе одно слово, написанное с большой буквы. И ещё одна подсказка: ответ состоит из 10 букв. Рисунок 27. Полный ответ к ребусу МЦБП-3 №1: [геркон, тройник(123), тумблер(5567)]. По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Разгадав загадки или ребус, ответ следует ввести в строку «Пароль» файла «MTsBP-3_4work». Если ответ окажется правильным, вы получите комплект КД для изготовления и модернизации МЦБП-3. Архив файла «MTsBP-3_4work» можно скачать здесь: Рисунок 28. Для реализации идеи «Фонарик» по пункту 4 из главы «Информация любителям доработок». Дополнительная информация На сайте « Ervikom.ru » можно найти подробную КД для изучения работы похожих устройств под названием «FM_MP3-modul.pdf». Примечание В статье МЦБП-3 использованы: ребус МЦБП-3 №1; и 5 авторских загадок электронной тематики (ЗЭТ) №№ 908, 497, 498, 909, 911.
