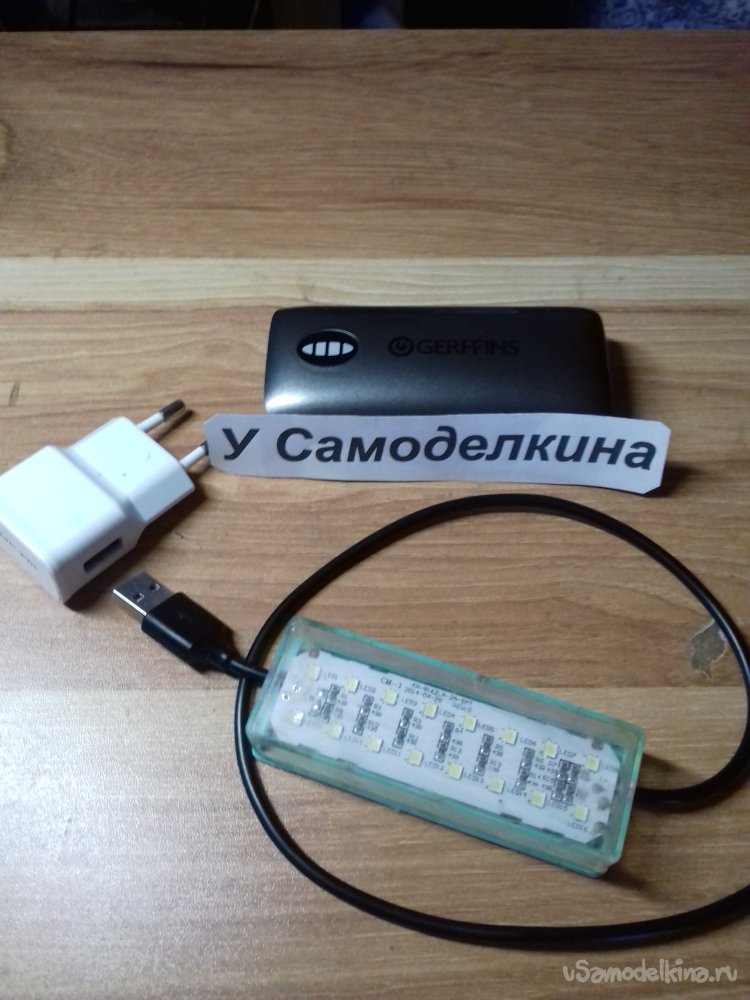

Привет, Друзья! Предлагаю вашему вниманию новый, улучшенный вариант имитатора нагрузки для блоков питания USB . Опубликованный мною ранее имитатор имел ряд недостатков. Его ток потребления был значительно меньше предусмотренного для таких блоков питания, также отсутствовала возможность контроля выходного напряжения под нагрузкой. Вот схема нового имитатора: В качестве нагрузки я использовал готовую панель из 16 светодиодов и 16 ограничительных резисторов, взятую от испорченного фонаря. Её ток потребления при напряжении питания от USB (5 Вольт) составляет 0,45 Ампер, что соответствует стандартному току зарядки мобильных телефонов и прочих гаджетов. К проверяемому блоку питания имитатор нагрузки подключается при помощи короткого шнура со стандартным разъемом USB ( XS 1). С имитатора выходит более длинный шнур с двумя зажимами «крокодил» ( XS 2) , к которым подключается мультиметр или авометр для контроля напряжения без нагрузки и под нагрузкой в процессе работы блока питания (зарядного устройства). Индикация работы устройства осуществляется шестнадцатью светодиодами ( VD 1- VD 16), что может использоваться также в качестве довольно мощного светильника. Для сборки устройства были использованы детали и материалы: панель со светодиодами от испорченного фонаря, корпус, кабель USB , два зажима «крокодил», монтажный провод, термоусаживаемая трубка, термоклей, припой, канифоль. Инструменты: мультиметр, кусачки, пинцет, канцелярский нож, паяльник, термопистолет. Спасибо за внимание, буду рад вашим комментариям, вопросам и пожеланиям по улучшению данной конструкции. С уважением, R 555.
