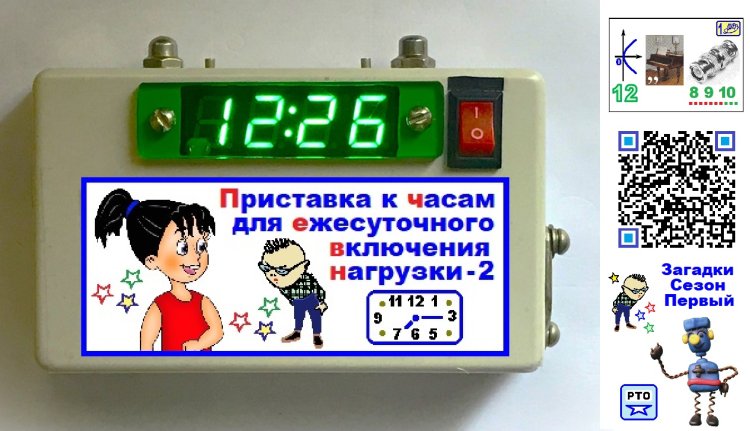

Что нового в статье? 1) . Удалось изготовить из заклёпок (М2х6) с потайными головками (и вставить в корпус) надёжные миниатюрные толкатели для обеих микрокнопок, которыми управляются часы. 2) . ПЧЕВН-2 вырабатывает 4 разных по форме сигнала, предназначенных для различных исполнительных устройств. 3) . Возникла идея как в часах, не имеющих будильника, устанавливать практически любое время включения нагрузки. Как? – Читайте статью. 4) . Изначально полностью заряженный аккумулятор в ПЧЕВН-2, возможно, не потребует ни одной зарядки за 10-летний гарантированный срок его эксплуатации. ВИДЕО Сокращения, принятые в статье ЗУ-БП – зарядное устройство – блок питания (в данном случае с выходным напряжением +5 Вольт). ПЧЕВН-2 - Приставка к часам для ежесуточного включения нагрузки - 2 (название статьи). Лог.0 – уровень логического нуля. Лог.1 – уровень логической единицы. ОВ – одновибратор. ПП – печатная плата. Некоторые особенности ПЧЕВН-2 1). В качестве датчика включения нагрузки (см. рисунок 1 ) используется малогабаритный и не дорогой фоторезистор GL5528. Это позволило, не вмешиваясь в схему готовых малогабаритных часов DS1302, снять команду на включение нагрузки с сегмента «d» 4-го (старшего) разряда («десятки часов») LED-индикаторного табло. 2). ПЧЕВН-2 имеет многовариантное питание: от литий - ионного аккумулятора типоразмера 18650 (ёмкостью 9900 мА/ч, с номинальным напряжением 3,7 Вольта); от сетевого БП-ЗУ с выходным напряжением +5 Вольт и от резервной малогабаритной литиевой батареи (3 Вольта), установленной на плате модуля DS1302. 3). Для того, чтобы часы с приставкой для ежесуточного включения нагрузки могли питаться и от сетевого ЗУ-БП, и от аккумулятора, в схему введена диодная развязка (VD1, VD2). Аккумуляторное (не резервное) питание может включаться клавишным переключателем SA1 и при наличии, и при отсутствии сетевого питания. Устройство ПЧЕВН-2 можно использовать в качестве автомата ежесуточного кратковременного включения внешней нагрузки (проще, чем в статье ЕСБС - Ежедневный стабильный будильник «Соловей»). Разнообразный управляющий сигнал, подаваемый на исполнительное устройство, можно снять, например, с выводов 4, 9, 10 микросхемы DD1. Низковольтную нагрузку можно включить параллельно зуммеру BF1 (или вместо зуммера). Рисунок 01. Основной недостаток ПЧЕВН-2 в том, что даже при миниатюрном фоторезисторе, половина выбранного в качестве датчика LED - сегмента индикатора оказывается закрытой. В идеале такой датчик рекомендуется применять на часах с большими индикаторами. Перечень элементов ПЧЕВН-2 состоит из: - резистивного делителя напряжения, составленного из подборного резистора R1 и фоторезистора BL1; - неинвертирующей линейки, собранной на двух инверторах: DD1.1 и DD1.2, имеющих входные триггеры Шмитта; - дифференцирующей цепочки С1 R2, вырабатывающей короткий импульс отрицательной полярности при отрицательном перепаде (спаде) напряжения на входе; - одновибратора, собранного на элементах R3, C2, DD1.3 и DD1.4; - токового ключа VT1, собранного на полевом транзисторе КП505А с изолированным затвором; - стоковой нагрузки транзистора VT1, выполненной на активном (имеющем встроенный генератор) зуммере BF1 и оксидном конденсаторе С3, улучшающем стабильность работы зуммера; - керамического конденсатора С5, устраняющего возможные импульсные помехи, и оксидного конденсатора С4 ФПТ; - устройства диодной развязки сетевого и аккумуляторного питания, выполненного на выпрямительных кремниевых диодах VD1 и VD2; - клавишного выключателя SA1 «Вкл.» типа KCD11. - литий – ионного аккумулятора GB1 типоразмера 18650 с номинальным рабочим напряжением 3,7 В и ёмкостью 9900 мА/ч. Для подачи управляющего сигнала на периферийные исполняющие устройства в приставку введено гнездо XS2. Необходимый инструмент Паяльник, пинцет, дрель, свёрла 2,1; 3,2; 4,2 мм, ножницы по металлу, штангенциркуль, тиски слесарные, ножовка по металлу, струбцина, пуансон с пазом под выступающие заклёпки, отвёртка, ключ рожковый и торцевой, 2 пассатижей, нож канцелярский. Крепёжные изделия А). Винты М3х8 латунные с полукруглой головкой (с комплектом гаек, шайб и шайб пружинных) – 4 штуки (для крепления гнёзд XS1 и XS2); Б). Крепёж «М4»: а). Фигурные стойки (или бонки) М4 с полезной высотой 18,5 мм (уточнить высоту можно добавлением уменьшенных шайб М4); б). Шайбы М4 паронитовые (смягчающие и исключающие контакт с трассировкой дорожек ПП) – 2 штуки; в). Гайки латунные М4 – 4 штуки (в том числе 2 гайки - колпачка); В). Заклёпки М2 х 6 алюминиевые с потайными головками (для использования в качестве толкателей кнопок часов); Г). Винт латунный с потайной головкой М3 х 6, обрезанный до М3 х 4 – 2 штуки – для крепления контейнера - держателя GB1; Д). Гайки М3 – 6 шт. (с комплектом шайб и шайб пружинных) – для крепления гнёзд XS1, XS2 и контейнера – держателя GB1; Е). Хромированные или никелированные винты М3 х 6 для крепления зелёного светофильтра к резьбовым отверстиям в корпусе Особенности работы ПЧЕВН-2 В часах DS1302 четвёртый старший разряд («десятки часов») зелёного индикатора 3492BBG светится только при необходимости отразить цифры 1 и 2. А при необходимости отразить цифру 0 (ноль), происходит гашение всех семи сегментов разряда «Десятки часов». Сделано это для экономии ёмкости аккумулятора. Одновременно такое гашение можно использовать в качестве датчика ежесуточного включения нагрузки. Правда, в строго определённое время. Если датчик установить, например, перед сегментом «с», то приставка будет срабатывать в 10 часов утра. Для автоматического полива комнатных цветов – вполне подходящее время. В это же время можно автоматически засыпать дневную порцию корма в кормушку для птиц. ПЧЕВН-2 работает совместно с модулем часов DS1302. Фоторезистор BL1 типа GL5528 расположен вплотную перед сегментом «d» 4-го разряда (десятки часов) индикатора часов DS1302. Сегмент «d» начинает светиться в 20 часов 00 минут 00 секунд. В этот момент на 16 с срабатывает ОВ (одновибратор) и звучит сигнал «Ужин закончен. Всем отдыхать!». Сегмент «d» прекращает светиться в 00 часов 00 минут 00 секунд. В это время можно выключить радиоприёмник или другой гаджет (по спаду напряжения на выводе 10 элемента DD1.3). Снять управляющий сигнал для ежесуточного включения нагрузки (функция суточного таймера) можно: При установке BL1 перед сегментом «С» - в 10.00.00 (сегмент – датчик погаснет в 20.00.00). При установке BL1 перед сегментом «D» «E», или «G» - в 20.00.00. (сегмент – датчик погаснет в 00.00.00). Специальный сигнализатор разряда аккумулятора GB1 в ПЧЕВН-2 не предусмотрен, так как хорошей подсказкой о необходимости заряда аккумулятора является сильное (переход от «фонарного» свечения к слабому «тлению») уменьшение яркости свечения зелёного табло часов. При +3 Вольтах (при замкнутом диоде VD1) начинается снижение яркости индикатора и при +2,5 Вольтах свечение полностью прекращается. Генератор часов продолжает работу от встроенной резервной батарейки (+3В), поэтому аккумулятор можно смело (без опасения сбить ход часов) вынуть из отсека и поставить в специализированное ЗУ (зарядное устройство), обеспечивающее его заряд напряжением +4,2 Вольта. ПЧЕВН-2 с бóльшим успехом можно использовать с часами, имеющими гораздо больший по размерам индикатор. В этом случае малогабаритный фоторезистор BL1 будет практически не заметен на фоне светящегося сегмента. Индикатор, установленный в часах DS1303, имеет зелёный цвет свечения, наименование 3492BBG и очень хорошую (пожалуй, даже чрезмерную) яркость свечения. Такие индикаторы (дисплеи) цифровые (7-сегментные светодиодные 4-разрядные, с высотой символа 0,39 дюйма) предназначены для использования в электронной аппаратуре в качестве устройств отображения информации. Примечание. Емкость аккумулятора GB1 достаточно большая (9900 мА/час) и по ориентировочным расчётам одного заряда аккумулятора хватит на два месяца. Однако, при замкнутом SA1 можно к приставке подключать сетевое питание (+5В от БП-ЗУ). При этом ток разряда аккумулятора снижается (за счёт диодной развязки VD1, VD2) практически до нуля и аккумулятор может потребовать повторный заряд не через 2 месяца, а лишь через несколько лет. Описание работы ПЧЕВН-2 При замыкании контактов клавишного выключателя SA1 «Вкл.» напряжение +3,7 Вольта с батареи GB1 через диод VD2 заряжает конденсаторы фильтра С4, С5; поступает на часы DS1302 и на собственно ПЧЕВН-2. Если сегмент «d» 4-го разряда («десятки часов») индикатора часов DS1302 не светится, то сопротивление фоторезистора BL1 достаточно большое (больше сопротивления резистора R1). При этом со средней точки резистивного делителя R1 – BL1 на входы (выводы 1 и 2) элемента DD1.1 подаётся уровень лог.1 (логической единицы). На выходе (выводе 3) элемента DD1.1 установлен уровень лог.0 (логический ноль), а на выходе (выводе 4) элемента DD1.2 установлена лог.1. В момент начала свечения сегмента «d» 4-го разряда («десятки часов») индикатора часов DS1302 сопротивление фоторезистора BL1 резко уменьшается (до 5 … 20 кОм). При этом со средней точки резистивного делителя R1 – BL1 на входы (выводы 1 и 2) элемента DD1.1 подаётся уровень лог.0. На выходе (выводе 3) элемента DD1.1 устанавливается уровень лог.1, а на выходе (выводе 4) элемента DD1.2 - лог.0 (спад напряжения). По спаду напряжения на левой (по схеме – рисунку 01 ) обкладке конденсатора С1 на выходе ФКИ (формирователя короткого импульса) С1 - R2 формируется короткий импульс отрицательной полярности, который подаётся на вход (вывод 9) элемента DD1.3 ОВ (одновибратора), собранного на элементах R3, C2, DD1.3 и DD1.4. При этом ОВ (R3, C2, DD1.3, DD1.4) формирует импульс положительной полярности с длительностью (16 с), определяемой времязадающей цепью С2 R3. Этот импульс с выхода (с вывода 10) элемента DD1.3 поступает на затвор токового ключа VT1, собранного на полевом транзисторе КП505А с изолированным затвором. Транзистор VT1 открывается (сопротивление его канала сток – исток стремится к нулю) и через стоковую нагрузку – зуммер BF1 - в течение 16 секунд протекает ток. Зуммер издаёт непрерывный тональный (около 2 кГц) сигнал «Пи-и-и-и…», извещающий о срабатывании датчика BL1. По окончании выходного импульса ОВ, транзистор VT1 закрывается, то есть сопротивление его канала сток – исток стремится к бесконечности и ток через канал «сток – исток» прекращается. Зуммер BF1 замолкает. Подробнее о работе ОВ ОВ, собранный на элементах R3, C2, DD1.3 и DD1.4 работает следующим образом. Запуск ОВ осуществляется подачей короткого импульса отрицательной полярности на вход запуска (на вывод 9) DD1.3. Это приводит к появлению положительного перепада напряжения на выходе ОВ (на выводе 10) DD1.3. После завершения импульса отрицательной полярности на входе (выводе 8) DD1.1, выходной логический уровень ОВ (в течение времени τ перезаряда конденсатора C2) поддерживается низким уровнем напряжения на входе (выводе 8) DD1.3. Через 16 секунд (выдержка определяется цепью С2 R3*) ОВ возвращается в исходное состояние и на его выходе (на выводе 10) DD1.3 устанавливается лог.0. Строго говоря, ОВ (R3, C2, DD1.3 и DD1.4) изготовлен лишь для удобства настройки чувствительности датчика BL1 с помощью подбора сопротивления резистора R1*, когда в распоряжении радиолюбителя нет КИП. Поэтому зуммер BL1, используемый при макетировании, на ПП был заменён синим светодиодом. Его токоограничительный резистор с сопротивлением 3,9 кОм обеспечил достаточную для контроля работы ОВ яркость свечения. После установки ПП ПЧЕВН-2 в корпус, чувствительность датчика BL1 пришлось изменить. (Дело в том, что при макетировании внешнее освещение, попадавшее на фоторезистор BL1, влияло на его темновое сопротивление). В корпусе влияние внешнего освещения на BL1 стало другим и сопротивление подборного резистора R1 пришлось уточнять. Из-за плотного монтажа в корпусе подборный резистор R1 пришлось «на длинных ногах» вывести за пределы ПП и последовательно с ним подключить подстроечный (500 кОм). После настройки подстроечный резистор заменён постоянным. Таким образом, в готовом ПЧЕВН-2 подстроечный резистор R1 «представлен» двумя постоянными (22 кОм + 100 кОм) с мощностью рассеивания 0,125 Вт, соединёнными последовательно и заключёнными в общую изолирующую ПВХ – трубку, проложенную над аккумулятором GB1. Настройка ПЧЕВН-2 Если радиолюбителем будет принято решение использовать ОВ по не прямому назначению, то возможно понадобится изменить длительность его выходного импульса (выдержку). Лог.1 на выходе ОВ (выводе 10) DD1.3 удерживается в течение времени, определяемого времязадающей цепью C2 R3 и ориентировочно определяется по формуле: T = 0,69∙RC, где Т – длительность импульса ОВ в секундах; R- сопротивление резистора R3, а С- ёмкость конденсатора С2. При R3 = 1 МОм, С2 = 22 мкФ длительность (Т) выходного импульса ОВ = 25 с. При R3 = 100 кОм, С2 = 22 мкФ длительность (Т) выходного импульса ОВ = 2,5 с. Причём, если сопротивление резистора R3 будет выбрано более 470 кОм, то конденсатор С2 должен иметь малый ток утечки. Для получения больших выдержек с помощью обычных (не имеющих гарантированный малый ток утечки) конденсаторов, следует попробовать применить конденсаторы с повышенным рабочим напряжением. И ещё одно сообщение из раздела явной «химии». Так уж устроена эта схема ОВ, что в ней можно «поиграть» с полярностью включения конденсатора С2. А для облегчения (это уже не «химия», а «физика») режима работы элемента DD1.3 (особенно при ёмкости конденсатора С2 более 220 мкФ) между выводом 8 элемента DD1.3 и общей точкой соединения элементов R3* и C2 рекомендуется включить дополнительный резистор сопротивлением порядка 10 кОм. Для того, чтобы ОВ включал не только зуммер BL1, параллельно стоковой нагрузке VT1 можно включить любую другую, работающую при напряжении +2 … +4 Вольта. Важно только, чтобы ток стока VT1 не превышал 1,4 Ампера (0,98 Ампера - для коэффициента нагрузки по току = 0,7). Детали ПЧЕВН-2 В ПЧЕВН-2 применены постоянные резисторы ОМЛТ, С2-23, С2-33. Конденсаторы C1 и C5 керамические типа КМ, К10-17 или малогабаритные зарубежного производства. Остальные конденсаторы оксидные типа К50-35 или зарубежного производства. При этом С2 желательно применить с малым током утечки. Это особенно важно, если сопротивление резистора (для увеличения времени работы ОВ) будет увеличено до 1 … 5 Мом. Такому требованию отвечают, например, конденсаторы серии CFM фирмы «Maron» или серии ТК фирмы «Jamicon». ИМС DD1 К561ТЛ1 можно заменить CD4093A. Диоды VD1 и VD2 – любые кремниевые из группы 1N4001 … 1N4007, КД522Б, КД102, … с любым буквенным индексом. Транзистор VT1 КП505А можно заменить любым из группы КП501 … КП505 (кроме КТ503) с любой буквой. Светодиод HL1, временно использованный для настройки приставки - с повышенной светоотдачей. Зуммер BF1 TR-1205y можно заменить TR-1203y (с работой в форсированном режиме). Фоторезистор GL5528 с гарантированным темновым сопротивлением 1 МОм можно заменить другими: NSL-19M51 (размер — 5 мм, материал — CdS); NSPR19M2 (5 мм, материал — CdS); NSL-19M51B (5 мм, материал — CdS). Тумблер SA1 – с двумя НР контактами типа KCD11 с красной клавишей. Гнездо XS1 - «Адаптер micro USB гнездо». Гнездо XS2 типа СГ5, ОНЦ-ВГ-4-5/16-Р или аналогичное. Важные покупные изделия для ПЧЕВН-2 ПЧЕВН-2 разработан для малогабаритных часов DS1302 ( Модуль часов DS1302 R8025T SIMPLE ROBOT 8205T Green), купленных на Алиэкспресс за 167 рублей + 166 рублей – доставка в местное отделение почты. Для ПЧЕВН-2 применён пластиковый корпус для электроники из АБС-пластика размером 100 х 60 х 25 мм. Его можно приобрести на Я. Маркете (артикул Маркета 4712995241) за 114 рублей. Или можно поискать дешевле, набрав в поисковой строке браузера «Пластиковый футляр для электронных приборов, 100 х 60 х 25 мм, купить». Сетевое питание к приставке подключается через «Адаптер micro USB гнездо». В интернет-магазине MCU-store этот адаптер имеет артикул: 00289 и цену 11 рублей. Адаптер крепится двумя винтами М3 (с комплектом шайб и гаек) непосредственно к ПП. Информация любителям оригинальных решений 1). ИМС DD1 К561ТЛ1 можно попробовать заменить недорогой К561ЛА7. На фоторезистор BL1 освещение подаётся не плавно изменяемым окружающей средой, а резко изменяемое зажигающимся сегментом. Поэтому триггеры Шмитта на входах ИМС могут не быть обязательным атрибутом. Проверить это на практике предоставляется самим «счастливым обладателям» широко распространённой К561ЛА7. Автор, к сожалению, макетную плату ПЧЕВН-2 с «панелькой» под ИМС уже разобрал, а залезть для эксперимента в готовую конструкцию не позволяет плотный монтаж (пока содержимое корпуса не разобрано почти до основания). 2). Самое время сообщить, что изготовитель ПЧЕВН-2 должен обладать немалой усидчивостью, чтобы довести изготовление приставки до конца. 3). Подборный резистор R1* для удобства настройки в малогабаритном корпусе желательно заменить подстроечным. 4). Понятно, что по умолчанию приставка ПЧЕВН-2 может включать нагрузку только в определённое время (в 20.00.00 или в 10.00.00). Но слегка почесав репу, можно сделать так, чтобы нагрузку можно было включать в любое время (и даже с точностью до минуты и секунды). Для этого следует лишь «перевести» часы на энное количество часов (минут, секунд) назад или вперёд. Ведь сами часы, встроенные в ПЧЕВН-2, имеют маленький индикатор и по нему всё равно не удобно узнавать текущее время: приходится подходить к часам поближе, чтобы разглядеть показания. Автор статьи, например, предпочитает текущее время узнавать по другим электронным часам с большим циферблатом, который хорошо видно из любого места большой комнаты. 5). Отключить датчик включения сегмента «d» разряда «десятки часов» проще всего переключив часы из 24-часового режима работы в 12-часовой режим. Можно также отключить штекер из гнезда XS2. Печатная плата ПЧЕВН-2 выполнена из односторонне фольгированного стеклотекстолита размерами 90 х 19 х 1,5 мм (см. рисунки 02 и 03 ). Диаметр отверстий на печатной плате под микросхему 0,7 … 0,8 мм, под остальные радиоэлектронные компоненты – 0,8 … 1 мм, под соединительные проводники - 1…1,2 мм, под крепёжные отверстия – 3,0 … 3,2 мм. Рисунки 02 и 03. Рисунок печати – «трассировка печатной платы» – (см. рисунок 03 ) может быть перенесён на медную фольгу методом термопереноса. О методе термопереноса рисунка трассировки ПП (печатной платы) подробно можно прочитать в файле MTR_TO (3444 кБ), пройдя по ссылке: Ссылка. О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке: Ссылка. Пайку ИМС DD1 (полевой структуры) рекомендуется вести заземлённым жалом низковольтного паяльника. Обойтись без заземления можно, если для установки на плату ИМС DD1 и полевого транзистора VT1 применить специальные розетки. Полевые структуры на плату устанавливают после окончания пайки остальных деталей. Большинство радиоэлектронных компонентов ПЧЕВН-2 (кроме резистора R1, аккумулятора GB1 и тумблера SA1) расположено на печатной плате, которая устанавливается в корпусе мыльницы прямоугольной формы размерами 100х60х25 мм. Задней стенкой ПЧЕВН-2 является легко захлопывающаяся крышка. Однако для лёгкого захлопывания крышки следует убедиться, чтобы никакие внутренности корпуса (проводники и резистор R1, вынесенный за габариты ПП) не помешали этому действию. Передняя (наружная) часть ПЧЕВН-2 украшается этикеткой - ламинированным рисунком (см. рисунки 04 А … K ). Несколько вариантов рисунков – этикеток приводятся в поставленном на пароль файле «PChEVN-2_4work». Рисунки 04 А … К. Выбранная этикетка распечатывается на цветном принтере, вырезается ножницами и приклеивается к передней пластмассовой крышке корпуса широкой (48 … 50 мм.) полоской прозрачного скотча. Аккуратно это делается таким образом. Сначала, удерживая рисунок на кончике скальпеля и устранив перекос, прилепляют рисунок к прямоугольному кусочку скотча. А затем скотч (с закреплённым на нём рисунком) приклеивают к крышке. Другие особенности изготовления ПЧЕВН-2 Рисунок 05. Если при рассматривании рисунка, нанесённого на ПП, обнаруживаются «непрокрасы» (не закрашенные тонером места), то их можно подрисовать КИСЛОТОСТОЙКИМИ маркерами. Рисунок 06. В качестве толкателей кнопок часового модуля использованы две алюминиевые заклёпки М2 х 6 с потайной головкой (на рисунке 06 они изображены сверху). Гайки-колпачки М4 в крайнем случае можно заменить простыми гайками. Рисунок 07. Такие детали потребуются для изготовления ПЧЕВН-2. Вместо сокеты DIP14 (с 14 контактами) на фото ошибочно изображена сокета DIP16 (с 16 контактами). Рисунок 08. В известный рецепт для травления ПП добавлены 3 чайные ложки пищевой поваренной соли (NaCl). Это сделано после полного растворения порошка лимонной кислоты в растворе перекиси водорода. Травление плат перекисью водорода и лимонной кислотой. Рецепт. При комнатной температуре в 100 мл перекиси водорода 3% при постоянном перемешивании растворяют 30 грамм лимонной кислоты. (Воды не добавлять!). Для ускорения травления раствор можно нагревать до 50-60⁰С. Рисунок 09. Для удобства перемещения ПП в травящем растворе, к двум отверстиям на плате привязана петля из суровой нити. Чтобы петля нечаянно не упала в травящий раствор, она надета на жёлтую бельевую прищепку. В самом начале процесса травления раствор прозрачный, а медная фольга на плате имеет исходный (жёлтый) цвет. Рисунок 10. При травлении рекомендуется воспользоваться часами, чтобы узнать за какое время протравится плата. Рисунок 11. Появление газовых пузырьков – признак активного травления платы. Рисунок 12. Розовые участки на травящейся ПП – это места, где вытравливание медной фольги с поверхности платы ещё не закончена. Рисунок 13. Слегка истощённый раствор обретает светло зелёный цвет. В этом растворе (в течение суток) можно протравить ещё 1-2 таких же плат. Истощённый раствор приобретает насыщенный зелёный цвет (травление остановится) и дальнейшему использованию раствор не подлежит. Рисунок 13А. Для проделывания паза под индикатор часового модуля, в корпусе ПЧЕВН-2 первоначально намечаются и сверлятся отверстия (малым и большим сверлом). Затем в работу вступают кусачки и плоский напильник. Рисунок 13Б. При работе напильником корпус следует закрепить на столешнице струбциной. Пластмассовые опилки легко удаляются при смачивании корпуса водой. Рисунок 14. Эскиз пластмассового корпуса ПЧЕВН-2. Рисунок 15. Эскизы развёрток: 1). Держателя часов. 2). Зелёного светофильтра из оргстекла толщиной 2-3 мм. Как держатель часов приклеивается к часовому модулю смотрите в файле «PChEVN-2_4work». Рисунок 16. Составные части ПЧЕВН-2. «Крикливый» зуммер BF1 на ПП при настройке заменён «молчаливым» синим светодиодом. Рисунок 16А. При предварительной настройке платы использовался аккумулятор типоразмера AA-size ёмкостью 1000 мА/ч. Мультиметр в режиме измерения постоянного тока подключался параллельно разомкнутому клавишному выключателю SA1 типа KCD11. Фоторезистор BL1 «затемнялся» помещением его в склеенный корпус из чёрной фотобумаги, обклеенный самоклеящейся плёнкой «под дерево». Потребляемый ток 254 мкА измерен при освещённом фоторезисторе BL1 (и свечении синего светодиода). Синий светодиод является самым главным потребителем тока. То есть схема приставки (без нагрузки) довольно экономична, потребляя ток около 100 мкА. Рисунок 16Б. Паз под клавишный выключатель SA1 должен иметь размеры 13,5 х 8,2 мм. Высота паза (13,5 мм) должна соблюстись строго. Иначе SA1 может зафиксироваться (защёлкнуться) в корпусе недостаточно прочно. Прежде, чем защёлкнуть SA1 в корпус, контакты выключателя рекомендуется залудить. Рисунок 16В. Проверка установки часового модуля в корпус без ПП ПЧЕВН-2. До окончательной сборки важно проверить, не будут ли застревать в отверстиях d=2,1 мм кнопочные «толкатели – заклёпки). Рисунок 16Г. Без комментариев. Рисунок 17. ПЧЕВН-2 в сборе. Вид сзади (со снятой крышкой). Остаётся только установить гнездо XS2. А для того, чтобы задняя крышка прибора свободно защёлкивалась, подстроечный резистор (100 кОм) придётся измерить и заменить постоянным. Рисунок 18. Аккуратно наклеить этикетку на полоску скотча (без складок и перекосов) можно способом, изображённом на рисунке 18 . Рисунок 19. Излишки скотча обрезают скальпелем или канцелярским ножом по внутренней части бортика, расположенного на задней крышке. (И обязательно по металлической линейке!) Рисунок 20. 16-ти секундный импульс с выхода ОВ (с вывода 10 элемента DD1.3) фиксирует осциллограф DSO138. Часы показывают текущее время: часы и минуты. Если нажать правую кнопку, то часы будут показывать месяц и число. Рисунок 21. Если ещё раз нажать правую кнопку, то часы будут показывать температуру окружающей среды. На табло индицируется: 24,0⁰С. Рисунок 22. Если ещё раз нажать правую кнопку, часы будут напряжение аккумулятора. На табло индицируется: 3.9 U (надо понимать, 3,9 Вольта). Рисунок 23. Вид на ПЧЕВН-2 спереди. Контакты выключателя SA1 «Вкл.» замкнуты, значит часы работают от аккумулятора GB1. Цветной картридж в принтере закончился поэтому этикетка была распечатана с помощью чёрно-белого картриджа и «раскрашена» спиртовыми фломастерами. Рисунок 24. Не отключая аккумулятора GB1 (выключателем SA1), ПЧЕВН-2 можно питать и от сети ~230 Вольт через ЗУ-БП с выходным напряжением от + 3,2 до +5 Вольт (до + 5,7 Вольта). Величина +5,7 Вольта указана с учётом прямого падения напряжения на кремниевом диоде VD1, которое равно 0,7 Вольта. Рисунок 25. Бот Алиса вместо аудио рецензии на статью прислала рекламу. Если этих видео окажется недостаточно, то предлагаем вашему вниманию видео презентацию новой, ещё не изданной книги «Загадки электронной тематики» На мобильном устройстве это же видео можно посмотреть с помощью QR-кода: Уважаемые читатели! Предлагаем Вашему вниманию бонусный блок к статье ПЧЕВН-2. Он состоит из пяти загадок и ребуса, которые нужно разгадать. Разгадав эти загадки или ребус, вы узнаете пароль для открытия файла, упакованного в архив PChEVN-2_4work. Загадка №1 Розетка даст мне силу враз, Чтоб плавился припой для вас. Горяч я, но - деталям брат: Со мною Вольт, Ампер и Ватт. Если загадка не поддалась, то можно получить подсказку Следующая загадка содержит малоизвестное слово, но имеет такой же ответ, что и ответ на первую загадку. Загадка №2 В руке монтажника с перчаткой Я создаю контакт внезапно. Горяч я, но - не хулиган: Со мною флюс, припой и план. В загадке №3 много воды, кое-что написано исключительно для рифмы. Но учитывая, что все три загадки имеют одинаковый ответ, разгадать её не сложно. Загадка №3 Мой нос из меди, я — не зверь. Лежу в руке, ты мне поверь. В работе я Амперы пью, Контакты прочные дарю. Четвёртая загадка работает на противопоставлениях и содержит олицетворения, а на самом деле ответ является неодушевлённым существительным. Загадка №4 Я умею греться сильно И нагрев держать стабильно. Мне б монтаж не совершать; Ни припой, ни флюс не знать; Но приходится молчать. Чу! Идут меня включать. Загадка №5 также не скрывает, что с ответом на эти загадки шутки плохи. А поэтому при использовании его в работе, следует соблюдать ТБ (правила техники безопасности). Загадка №5 Ой, детали – недотроги, Б ерегите свои «ноги»! Я не утюг, но горячусь. Припоем пяток я коснусь . Если по какой-либо причине нет желания разгадывать загадки, то их можно заменить ребусом. Ответ к ребусу также совпадает с ответами к загадкам. Рисунок 26. Ребус. Полный ответ к ребусу [ парабола(12) (Y 2 =+2PX), рояль, переходник(8 9 10)] Из полного ответа к ребусу не трудно выделить искомое слово. Не забудьте только, что при введении пароля, это слово пишется с большой (заглавной) буквы. Разгадав ребус или загадку, ответ следует ввести в строку «Пароль» файла «PChEVN-2_4work». Если ответ окажется правильным, то вы сможете, получить совершенно БЕСПЛАТНО КД для изготовления ПЧЕВН-2. Архив файла «PChEVN-2_4work» можно скачать здесь: А вот, что хотела сказать по поводу ПЧЕВН-2 голосовой помощник от Яндекса, непревзойдённый и целеустремлённый диктор, вечный студент и популяризатор нейросетей всея Руси - бот Алиса. Это сообщение можно только прочитать. Рецензия Алисы Здравствуйте, это я, бот Элис. А можно, пожалуйста, я для начала загадку из нового сборника «Загадки электронной тематики» загадаю? Внимайте. «Чтоб контакт восстановить, нужно stanum растопить. Не робей, начальник. Скорей включай … (в рифму, хором). Не могу дать на размышление некоторое время, так как я не умею держать паузу. Может быть вы уже разгадали? Ну, конечно же вы отгадали! Ответ к загадке состоит из 8 букв: паяльник. И, скорее всего, паяльник с жалом медным, но покрытым слоем никеля. А теперь о положительных моментах в ПЧЕВН-2. Я её далее буду называть «устройство» или просто «Приставка». 1). Поделка нужная: часы без корпуса – не часы. Да ещё и функция управления разными нагрузками имеется. 2). Автономную работу приставке обеспечивает современный литий-ионный аккумулятор с номинальным напряжением 3,7 Вольта. 3). Гайки – колпачки не просто эстетичны. Они хорошо защищают кнопочные толкатели, сделанные из заклёпок, от повреждений посторонними предметами. А чтобы сделать (и настроить) такие кнопочные толкатели требуется усидчивость. 4). Держатель – контейнер аккумулятора закреплён не через одно, а через два отверстия, которые не нарушают симметрию на передней панели приставки и увеличивают надёжность крепления. 5). Конструкция крышки корпуса предусматривает максимально быстрый доступ к аккумулятору, который хоть и редко, но требует зарядки. 7). При желании яркость свечения табло можно увеличить двумя способами. Первый способ – кнопками, в соответствии с инструкцией на часовой модуль DS1302. Второй способ более простой: достаточно перейти с аккумуляторного питания (+3,7В) на сетевое (+5 Вольт) - через ЗУ-БП (зарядное устройство – блок питания). Недостатки устройства. 1). Фоторезистор хотя и миниатюрная деталь, но она частично всё же загораживает сегмент «d» старшего разряда «десятки часов». Вот если бы часы были покрупнее, тогда совсем другое дело. Фоторезистор просто «растворится» на фоне светящегося сегмента. 2). Совет переназначить часы на будильник с одним фиксированным временем срабатыванием 1 раз в сутки – это для тех, у кого рядом с ПЧЕВН-2 будут стоять часы, не имеющие будильника, но с большим табло. Даже сломанные часы и то не один раз, а два раза в сутки показывают точное время. 3). Изготовление надёжных толкателей для миниатюрных кнопок бескорпусного часового модуля – это работа, требующая усидчивости, а потому может быть выполнена не всеми радиолюбителями. 4). Фальшпанель ПЧЕВН-2, изготовленного автором статьи не цветная, а чёрно-белая. Советы по изготовлению устройства. 1). Звук зуммера можно сделать более громким, если в передней панели корпуса сделать небольшое (d = 2 … 3 мм) отверстие. Дополнительно зуммер TR-1205y заменить трёхвольтовым TR-1203y. 2). Закрепить зелёный светофильтр из оргстекла на корпусе приставки можно на трении, вставив его в точно пропиленный паз. Так можно сэкономить два декоративных винта и не нарезать резьбу под эти винты в корпусе 3). Диаметр нижних отверстий, формирующих ушки, рекомендуется немного увеличить (с 8 до 10 мм.). 4). Значительно облегчить сборку – разборку приставки можно, если объединённое крепление часов и печатной платы сделать раздельным. Ой, ой, ой, как бежит время. Прекращаю дозволенные речи до следующей статьи, сворачиваюсь! Читайте мои рецензии и будет вам техническое счастье! Примечание В статье ПЧЕВН-2 использованы авторские: ребус №1 и загадки электронной тематики ЗЭТ № 452, 452Б, 453, 454 и 501.
