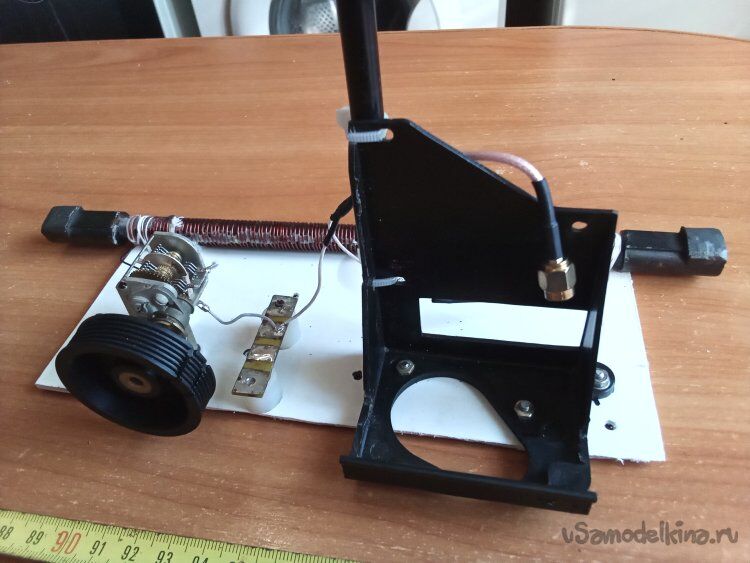

По мере развития микроэлектроники стремительно дешевеют радиоприемники, собранные на сложных DSP чипах, таких как TEF6686, Si 4825 и т.д. Их цена приближается к цене массовых приемников, но при этом доступны многие настройки и возможности. Можно обновлять программы, подключать разные антенны или входной усилитель. Я приобрел одну из первых версий TEF6686 (подешевле) и остался доволен. Только прием на средних волнах на телескопическую антенну не соответствует его возможностям. Предлагаемые внешние антенны по ряду причин тоже не подходят. Поэтому сделал антенну всего из двух деталей, соединенных по рисунку 1. Эта антенна является контуром с очень большим характеристическим сопротивлением, а вход приемника для него- это последовательно включенное сопротивление потерь. Поскольку характеристическое сопротивление контура в сотню раз больше сопротивления потерь (50-100 Ом) контур имеет хорошую добротность, выделяет сигнал и увеличивает его уровень. Для обеспечения достаточных параметров необходимо выполнить некоторые условия: - переменный конденсатор (лучше небольшой) должен иметь воздушную изоляцию; КПЕ с пленочной изоляцией не подходит. Идеально подошел КПЕ из УКВ блока старого лампового приемника с верньером 1:4. Он имеет емкость от 5 до 35 пФ. - особенность магнитной антенны- очень большая индуктивность, 1,3 мГн (при этом ее собственная резонансная частота не должна быть ниже 1,8 МГц).Она намотана на круглом (у прямоугольного большое рассеяние) сердечнике от радиоприемника с проницаемостью не менее 600. На концы сердечника приклеены части магнитопровода строчного трансформатора. Это повышает индуктивность на 10-15% Я использовал для намотки одножильный медный провод ПЭВ диаметром 0,7 мм. Витки не должны соприкасаться, чтобы уменьшить собственную емкость. Провод надо аккуратно намотать на сердечник, оставив свободными немного на концах ( получится около сотни витков). Детали надо соединять по возможности короткими и разнесенными проводами- каждая пикофарада на учете. На фотографиях показаны детали антенны и конструкция в сборе. Телескопическая антенна предназначена для приема на КВ и близких УКВ радиостанций. На средних волнах ее действие не критично. Но любитель докопаться до сути может попробовать комбинацию антенн магнитной +вертикальной, хотя баланс между ними получается не стабильным. После сборки антенны надо подстроить диапазон ее работы. При 90% емкости КПЕ должно приниматься Радио России на частоте 999 КГц, при емкости 30%-40% Маяк на частоте 1413 КГЦ, и так далее. Подстройка диапазона выполняется отматыванием витков (их количество избыточное). По показаниям S-метра приемника антенна увеличивает принимаемый сигнал децибел на двадцать относительно штатной антенны. Перед изготовлением антенны следует проверить, что слышно на СВ в вашем регионе. Если есть плохо слышимые или иногда появляющиеся радиостанции, эта самоделка обеспечит их прием. Если выбирать не из чего, то надо искать другой заселенный диапазон.
