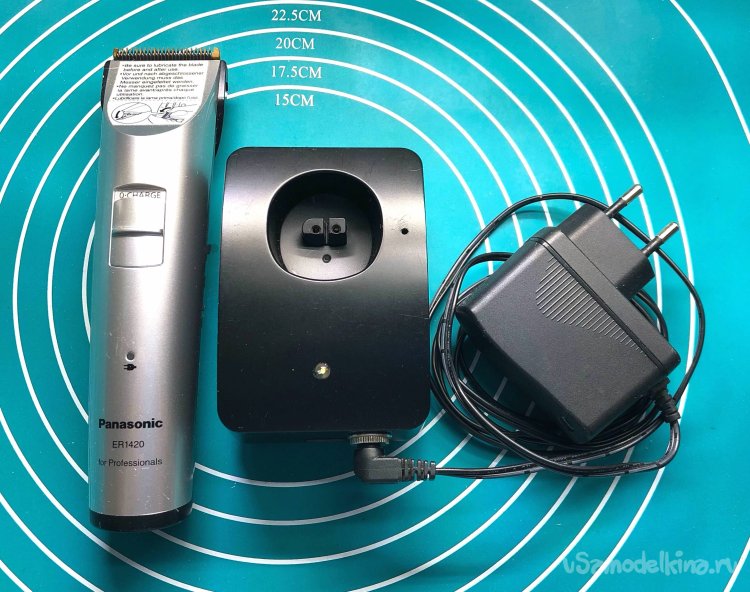

Предлагается вариант изготовления устройства для зарядки Ni-Mh аккумуляторов. Изготовление данного устройства показано на примере использования в ручных бытовых приборах (аккумуляторные бритвы, триммеры, машинки для стрижки волос и т.д.), но диапазон использования ими не ограничен. Предлагаемое зарядное устройство обеспечивает стабильный ток заряда, автоматическое отключение тока при достижении заданного напряжения на аккумуляторе и индикацию окончания процесса зарядки. Устройство получилось весьма простым по конструкции, удобным в эксплуатации и имеет минимальные настройки. Необходимость в таком зарядном устройстве может возникнуть при неожиданном выходе из строя, встроенной в прибор, электронной платы управления. Например, после скачка напряжения в сети. Это иногда случается с китайской техникой, при их режиме строжайшей экономии ресурсов, а порой и по небрежности при сборке. И вы оказываетесь перед фактом - лежит почти новая бритва, на вид все цело и ножи не изношены, а аккумулятор перестал заряжаться или прибор включить не можем. Обидно. Схему на микроконтроллере и SMD деталях самостоятельно восстановить не получится, также, как и осуществить замену электронной платы. В этой ситуации, для запуска прибора в работу и замещения вышедшей из строя электронной платы управления, поможет предлагаемое зарядное устройство, изготовить которое самому возможно за короткое время. Дефицитных деталей и специальных микросхем не потребуется. Схема Зарядного Устройства Соберем схему ЗУ, основанную на известном сдвоенном операционном усилителе (ОУ) LM358N. В указанной микросхеме, в одном корпусе, располагаются два одинаковых ОУ имеющих общее питание. На ОУ DA1.1 выполнен узел стабилизации тока в цепи заряда аккумуляторов (Bat1), где он включен по схеме неинвертирующего усилителя. Собранный по этой схеме ОУ, в рабочем режиме стремится к состоянию, когда разность напряжений на его входах равна нулю. Это условие ОУ выполняет за счет изменения своего выходного напряжения. Если разность напряжений на выводах ((выв.3) – (выв.2)) будет положительная, то выходное напряжение на выводе 1 будет возрастать, если отрицательная - уменьшаться. Напряжение на ограничительном резисторе R10 зависит от протекающего по нему тока. При изменении тока по любой причине, изменившееся напряжение с этого резистора подается на вывод 3 ОУ DA1.1. А изменение входного напряжения ведет к изменению выходного напряжения (см. выше). Изменившееся выходное напряжение поступает на затвор (G) полевого транзистора VT1 и соответственно изменяет (корректирует) проходящий через транзистор ток, стабилизируя его. На ОУ DA1.2 собран триггер Шмитта - компаратор с управляемой (изменением сопротивления R4) величиной гистерезиса, позволяющий четко переключить логическое состояние на выходе ОУ DA1.2 (выв.7), с низкого на высокое, при достижении установленного напряжения на заряжаемом аккумуляторе. Для этого, в процессе заряда, сравнивается стабильное опорное напряжение со стабилитрона VD1 (на выв.6 DA1.2) и изменяющееся напряжение на аккумуляторе (через R3 и R2 на выв.5 DA1.2). Незначительное превышение напряжения на выводе 5 относительно вывода 6 переключит компаратор в состояние логической единицы на выходе DA1.2 (выв.7). Резко увеличенное напряжение на выходе DA1.2, через диоды VD2 и VD3 поступает на неинвертирующий вход ОУ DA1.1 (выв.3), что ведет к резкому увеличению напряжения на выходе ОУ DA1.1 (выв.1) и соответственно на затворе (G) полевого транзистора VT1. При этом транзистор закрывается и зарядный ток прекращается. Кроме того, при появлении логической единицы на выходе DA1.2 (выв.7), включится светодиод LED1, сигнализируя об окончании зарядки аккумулятора и его отключении, а также о достижении установленного напряжения на аккумуляторе. Пороговое напряжение на аккумуляторе устанавливается с помощью потенциометра R2. Для этого в ЗУ можно установить аккумулятор, имеющий необходимое пороговое напряжение и потенциометром R2 настроить момент включения светодиода LED1. Или, в процессе зарядки аккумулятора, периодически отключать его и контролировать фактическое напряжение на нем. При достижении порогового настроить момент включения светодиода. В качестве стабилизатора напряжения и термокомпенсатора применен стабистор КС107А. Номинальное напряжение стабилизации стабистора – 0,7 В при Iст = 10 мА. Похожая схема зарядного устройства была обнаружена в инете, несколько доработана, в программе Multisi m отработаны режимы работы устройства, номиналы комплектующих, диапазон настройки момента отключения устройства при заряде аккумулятора, величину гистерезиса для включения ЗУ на разряженном аккумуляторе. Для работы устройства выбран полевой транзистор с р-каналом модели IRF 9610. Его плюсом, стало его наличие в домашних запасах и низкое напряжение отсечки, а минусом – высокое сопротивление в открытом состоянии (3 Ома), что потребовало повышения напряжения питания. Используя этот транзистор, при напряжении питания 5В номинальный зарядный ток ЗУ - 0,45А, при напряжении питания 6В – 1,0А. Применение р-канального транзистора позволяет непосредственно контролировать напряжение на аккумуляторе, без учета влияния взаимодействующих деталей. Это повышает точность и четкость работы данного зарядного устройства. Изготовление зарядного устройства Прибор взятый для модернизации конструктивно заряжается в пассивной пластмассовой подставке. Подставка подключается к сети с помощью адаптера. Вся электрика и электроника располагается на плате в корпусе прибора. Оставим там аккумуляторы и выключатель питания, лишние дорожки перережем. Для монтажа деталей нового ЗУ воспользуемся свободным местом в штатной подставке. Конструктивно там расположены только входные и выходные контакты. Полевой транзистор при увеличении зарядного тока начинает заметно нагреваться, поэтому установим его на медный радиатор. Для уменьшения влияния температуры на стабильность работы ЗУ, поместим радиатор в отдельный дальний сектор подставки. Для охлаждения радиатора, снизу и в боковых стенках отсека корпуса просверлим отверстия. Схему зарядного устройства соберем на отрезке универсальной монтажной платы и установим ее в центральный отсек подставки. Габариты платы определим по внутренним размерам отсека. Оптимально расположим и установим крупные ведущие детали схемы – микросхему операционного усилителя, стабистор, потенциометр R2, ограничительный резистор R10 (изготовлен из шунта от старого амперметра). На оставшемся свободном месте платы разместим остальные детали схемы ЗУ. Предварительно разместим и проверим на совместимость расположение всех узлов в корпусе (подставке) ЗУ. Сборка зарядного устройства Соберем и распаяем все узлы и детали зарядного устройства согласно приведенной выше схемы. В цепи заряда аккумулятора установим амперметр, для контроля напряжения на аккумуляторе подключим к нему вольтметр (мультиметр). Через адаптер подключим ЗУ к бытовой сети. В процессе зарядки аккумуляторов проконтролируем зарядный ток, напряжение на аккумуляторе и его температуру, настроим момент включения светодиода. При включении ЗУ в сеть загорается индикаторный светодиод – готовность ЗУ к работе. При подключении к ЗУ нагрузки, заряжаемого аккумулятора, индикатор выключается – идет процесс зарядки. Заряженный аккумулятор включает светодиод – цикл заряда окончен. После отключения ЗУ, при не снятом аккумуляторе, через него может проходить небольшой ток, компенсирующий саморазряд. Его можно отрегулировать в пределах от 10 mA до 1 mkA подбором резисторов R 6 и R 7. Также возможна и регулировка зарядного тока. При положительных результатах работы ЗУ соберем всю схему в корпусе подставки и можем эксплуатировать изготовленное зарядное устройство.
