На запасной полке нашелся портативный аудиоплеер «Radio Cassette Player CASIO AS-650R». Это плеер стандартных компактных аудиокассет с встроенным AM/FM Stereo радиоприемником и монохромным ЖК дисплеем.
Для питания плеера требуется 3 Вольта — это две батарейки формата АА - R6, UM-3, расположенные в отсеке для батареек или внешний блок питания постоянного тока напряжением 3 Вольта.
Выход стереозвука на наушники.
Приведенное фото общего вида взято из интернета, т.к. свое до доработки не сохранилось.
Плеер был приобретен в начале 90-х годов, в период «потепления». В первое время активно использовался, но ЖК-дисплей скоро «поплыл» и пользоваться стало неудобно, приходилось управлять почти вслепую.
А затем прошла мода на аудиокассеты, закончился их короткий век.
В плеере осталось пользоваться только встроенным AM/FM стерео радиоприемником, качество звучания которого, в хороших наушниках, отличное.
Плеер имеет режимы моно и стереозвука, систему усиления низких частот, чистое, без искажений и помех звучание и запас мощности в усилителе наушников.
Функционально, плеером вполне можно было пользоваться как качественным FM стерео радиоприемником, но по размерам корпуса, он стал значительно уступать современным компактным устройствам, тем же смартфонам, которые имеются у большинства.
Так плеер переместился на полку.
В течении времени, у него вновь появлялся шанс быть полезным.
Дело в том, что некоторое время назад, окончательно прекратило существование проводное радиовещание. Замолчали громкоговорители – квартирные радиоточки, к постоянному фону новостей и музыки которых, многие привыкли. В том числе и я.
Этот плеер с полки, а в настоящее время FM стерео радиоприемник, вполне может стать современной радиоточкой, если сделать его громкоговорящим. Для этого необходимо добавить в конструкцию плеера дополнительный усилитель низкой частоты (УНЧ) с динамическим громкоговорителем – динамиком и подключить усилитель в систему питания плеера. Все остальное, для качественного приема радиопередач в FM диапазоне имеется, места в корпусе для размещения дополнительных узлов достаточно.
Приступим.
- Удалим из плеера механизм проигрывания аудиокассет.
Вывинчиваем с задней стороны корпуса четыре винта и снимаем заднюю крышку. Видим в крышке встроенный отсек для батареек, а в средней части корпуса плату с электроникой, закрепленную четырьмя винтами.
Снимаем плату.
От нее отходит шлейф к крышке кассетоприемника. При освобождении платы, в результате нескольких ее поворотов при осмотре, некоторые из проводников около зоны пайки, обломились. Пришлось брать в руки паяльник и заменять весь шлейф на ленту из качественных многожильных проводников (МГТФ 0,3).
Под платой расположен лентопротяжный механизм плеера.
Отсоединяем и удаляем механизм из плеера.
- Первый вариант использования плеера
После удаления лентопротяжного механизма из плеера, была проверена работа FM радиоприемника с наушниками на всех режимах, все прекрасно работает.
Осталась одна «проблема» – значительная цена и расход батарей. Поэтому, для использования имеющегося внешнего источника питания, в конструкцию плеера была добавлена простейшая цепочка из стабилитрона КС133А и токоограничительного резистора.
Напряжение питания приемника плеера - 3 Вольта, используемый внешний источник питания напряжением 5 Вольт (от USB ПК). Стабилитрон с резистором устанавливались на основной плате, между разъемом внешнего источника питания и входной точкой питания радиоприемника. Рабочий ток стабилитрона (10…17 мА), был значительно меньше максимального тока стабилизации установленного стабилитрона (81 мА), поэтому проблем по питанию не намечалось.
В этой схеме напряжение стабилизации, следовательно и напряжение питания приемника изменялись в пределах 2,7…3,2 В при корректировке громкости, но это соответствовало изменению напряжения батареи при эксплуатации, поэтому на работе не отражалось.
В качестве усилителя звука приемника использовались звуковые колонки того же ПК, подключенные вместо наушников. Претензий к качеству звука из колонок не отмечалось. Четыре года работы на ПК с использованием этого варианта, показали практичность его применения при минимальных затратах.
- Вариант с усилителем мощности.
Для качественного приема радиопередач в FM диапазоне и озвучивания в режиме радиоточки, добавим в конструкцию плеера усилитель мощности звука. В его основе усилитель низкой частоты (УНЧ) на специализированной интегральной микросхеме TDA 2822M.
Характеристики микросхемы TDA 2822M дают возможность ее использования в качестве усилителя двухканального звука в портативных плеерах и радиоприемниках с автономным питанием. Ее можно встретить в маломощных колонках и малогабаритных аудиосистемах.
Она отличается небольшими размерами, обладает высоким коэффициентом усиления, широким диапазоном напряжения питания (2…15 В), малым током потребления и низкими гармоническими искажениями. Располагает внутренней защитой от короткого замыкания на выходе и перегрева.
Небольшая стоимость и хорошие характеристики микросхемы TDA2822М, сделали ее популярной для применения в аудиотехнике.
FM приемник плеера может работать в моно и стерео режиме, но небольшие размеры корпуса плеера не вместят два динамика и не дадут стерео эффекта их применения. Поэтому схема включения микросхемы TDA 2822M, в данном случае, обеспечивает работу усилителя в мостовом режиме, с выходом на один динамик.
Для получения качественного звучания и уменьшения уровня гармонических искажений на нагрузке 8 Ом, при работе усилителя в мостовом режиме и питании 5…6 В, рекомендуется уменьшить выходную мощность до 0,5…0,7 Вт.
Приведенная ниже схема включения TDA2822M в мостовом режиме, соответствует рекомендациям ее datasheet.
Два входа L и R подключены к выходам наушников радиоприемника, потенциометр R3 позволяет регулировать мощность и качество звука, в дальнейшем заменяется на постоянный резистор.
Соберем схему на небольшой плате и закрепим ее на свободном месте корпуса.
На верхней, открывающейся крыше кассетоприемника плеера установим малогабаритный динамик мощностью 1 Ватт, сопротивлением 8 Ом.
Для этого:
- разметим расположение динамика, учитывая вариант его последующего крепления;
- снимем внутреннюю часть крышки закрепленную на 4-х винтах;
- удалим из крышки ненужный ЖК дисплей и пьезокерамический излучатель;
- просверлим в крышке сетку отверстий напротив мембраны динамика;
- во внутренней части крышки вырежем отверстие под динамик и установим ее на место;
- закрепим динамик и подпаяем его к плате УНЧ.
УНЧ на микросхеме TDA2822M работает в диапазоне напряжений питания от 2 до 15В, а номинальное напряжение питания радиоприемника 3В. Для согласования напряжений, с учетом использования для питания плеера типового адаптера питания на 5В, добавим в конструкцию плеера стабилизатор напряжения на 3В для питания радиоприемника. Стабилизатор напряжения собран по типовой схеме на транзисторе КТ807Б, удобный тем, что имеет в своей конструкции небольшой встроенный радиатор.
Таким образом, УНЧ будет питаться повышенным напряжением 5В (для повышения выходной мощности), а приемник – стабилизированным напряжением 3В.
Соберем схему стабилизатора на отдельной плате и закрепим ее на свободном месте в корпусе плеера.

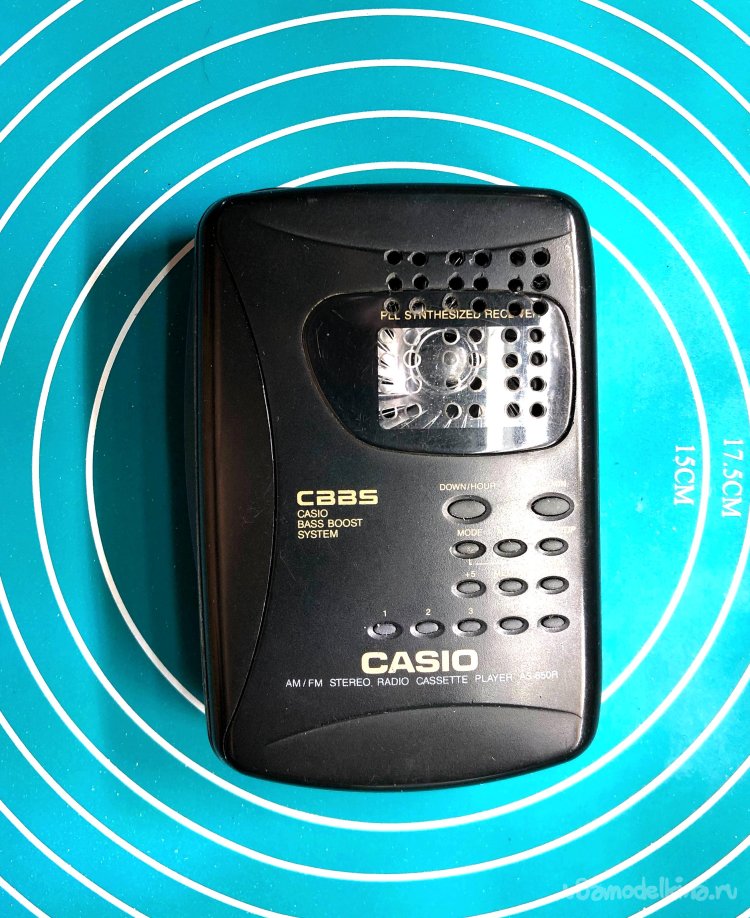

Собираем плеер окончательно, устанавливаем батарейки и проверяем плеер в работе. Громкости звука достаточно для озвучивания жилой комнаты, качество звука при этом вполне удовлетворительное.
Собранная конструкция позволяет принимать более 20 радиостанций в FM диапазоне. Имеется электронный поиск и память на 5 сохраненных станций при установленных батареях. Радиоприемник стабильно держит настроенную частоту радиостанции.
