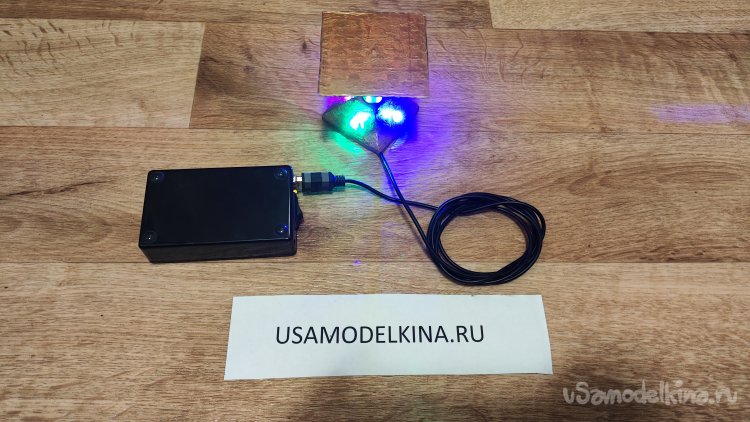

Идея этого светильника пришла в голову несколько лет назад, но реализовал я ее только сейчас. Идея работы светильника проста: медленно изменяющие цвет RGB светодиоды, со встроенным контроллером переключения цвета, светят на вращающуюся пирамиду. Отраженный свет создает вращающийся эффект. А вот какой этот эффект точно будет, покажет практика. Самая большая проблема изготовления данной самоделки - поиск низкооборотистого двигателя. Даже найденный микродвигатель с редуктором достаточно медленно вращает вал только при напряжении питания около 1 В. Основание и пирамиду хочу сделать из пеноплэкса. Это очень удобный и простой в обработке материал. Питание от пятивольтового адаптера. Отражающий слой из пленки с зеркальным напылением. Отрезаю от куска пеноплэкса квадрат 70х70 мм. Размечаю центр для установки двигателя. Круглое отверстие под двигатель сделал отверткой. Полукруглой стамеской получилось бы красивее, но ее такую надо искать, а отвертка под рукой. Продавливаю отверстие со второй стороны. Устанавливаю двигатель. Пока все нравится. Далее необходимо срезать углы, чтобы они не мешали свету светодиодов. Намечаю точками границы среза. Срезаю лишнее. Нож оказался тупым. Надо поменять лезвие. Планирую грани заклеить пленкой с отражающим слоем, так что некрасивая поверхность не критична. Оказалось, ширина пленки недостаточна, чтобы заклеить всю поверхность одним куском. Срезаю верхушку. Пленка имеет хороший зеркальный слой. Вот такой эффект получился на фото. Отрезал пленку. Разметил квадрат, по которому будет проходить линии сгиба. Получилось не ровно. Я еще не знаю, что все это придется переделывать по другому. А пока склеиваю термоклеем два кусочка пеноплэкса. Это будет светоотражающая пирамида. Подготавливаю приспособления для нарезки пенопласта, выставляю по линейке угол 45 градусов. В качестве опоры применил алюминиевый профиль. Пробую отрезать грани. Получается хорошо. Намного лучше, чем ножом. Разметил на пирамиде центральное отверстие, для вала двигателя. Вернемся к основанию. Пробую приклеить на термоклей пленку. Прорезаю скальпелем отверстие в пленке, разрезаю диагонали и обрезаю лишнюю пленку в диагоналях. Получилось немного не ровно. Да и пленку немного повело. Вклеиваю двигатель в основание на термоклей. Приклеиваю на термоклей первую боковину. Результат очень плохой. Термоклей испортил пленку. Придется поискать что-то другое для приклеивания пленки. А основание в мусорку. Зря только двигатель вклеил. Размечаю и отрезаю треугольники пленки для отражающей пирамидки. Клеить хочу на такой клей. Он на водной основе, ничего не повредит. Есть еще такой Момент Кристалл. По заявлению производителя, клей можно использовать для полистирола. Пеноплэкс и пленка как раз полистирольные. Нанес каплю клея на испорченное основание. Ну, что сказать. Клеить полистирол им, конечно, можно, но вспененный полистирол нельзя. Дырка говорит сама за себя. Наношу на пирамидку и пленку клей А-240. Через минут 15 клей подсох, можно приклеивать. Получилось не то, чтобы идеально, даже на хорошо это не смотрится… А еще пришлось обрезать верхушку пирамидки и сделать углубление. Двигатель достаточно длинный и пирамидка на нем сильно торчала. На фото снизу справа заготовка нового основания. Приспособлением срезал грани под угол 45 градусов. Нашел RGB светодиоды. Давно их не использовал, пришлось поискать. Решил заменить адаптер с проводом на провод с USB разъемом. Вдруг светильник не понравится, придется адаптер откусить и лишить светильник питания. А провод с разъемом не так жалко. Так же нашел в закромах токоограничивающие резисторы для светодиодов и DC-DC понижающий преобразователь для двигателя. Установил в основание двигатель и наметил отверстия для светодиодов. Паяльником проплавил желоба под провода и резисторы. Проблема в том, что точка соединения приходится на двигатель и это надо как-то решать. Одел на ножки светодиодов термоусадочные трубки. Вставил светодиоды в основание и закрепил их каплями термоклея. Проблему решил таким способом: проплавил основание по кругу. Припаял резисторы, все соединил, изолировал термоусадочными трубками. Проверка: светодиоды не светятся и ток потребления порядка 40 мА. Оказалось, я каким-то образом перепутал полярность подключения светодиодов. Сгорели? Пробую сменить полярность. Нет, все выжило, светодиоды рабочие. Именно поэтому к синим соединительным проводам припаян красный повод, а к черным - синий. Красный соединительный провод заменил на черный, чтобы визуально было понятнее. Соединения заливаю термоклеем и оставляю под грузом до отверждения клея. Клей застыл. После застывания клея светодиоды немного смотрят в разные стороны. Выправляю светодиоды. Осталось приклеить плату преобразователя. Чтобы на плате ничего не замкнуть контактами двигателя, приклеил на двигатель тонкий прямоугольник стеклотекстолита, а уже наверх плату преобразователя. Плата основательно торчит примерно на 5 мм. Отрезал от листа пеноплэкса полоску толщиной 5 мм, вырезал из нее детали для утолщения основания. Приклеиваю детали на термоклей. Сделал из проволоки скобу для подвешивания светильника. Скоба будет крепится на угол, противоположный питающему проводу. Выглядеть это будет вот так: Приклеиваю остальные детали на основание. Залил основание с платой термоклеем, только место регулировки напряжения преобразователя не заливал клеем. Мало ли, вдруг захочется повысить обороты подняв напряжение на двигателе. Кстати, питающий белый провод я заменил на другой провод. Мне не понравилась изоляция его проводников. Она такая же, как применяется, например, в наушниках: много тонких жил в лаковой изоляции. Получается, что между проводниками тончайший слой изоляции. А учитывая, что современные блоки могут выдать достаточно приличный выходной ток, это легко может привести к возгоранию и пожару. Последний штрих - покраска основания и пятой стороны пирамиды. Первоначально хотел покрасить в белый цвет, но в процессе изготовления пеноплэкс немного потерял красивый внешний вид, что на белом цвете будет видно. Поэтому выбрал цвет «Бронза». Перед покраской термоклеем проклеил некоторые большие швы и чуть залил отверстие в отражателе со стороны окрашивания, чтобы была ровная поверхность. Это было ошибкой. Количество клея оказалось большим, и отражатель перестал вплотную одеваться на вал. Попытался отверстие рассверлить, но это только ухудшило ситуацию. Клей намного тверже пеноплэкса и сверло постоянно норовило убежать в сторону. Пришлось на вал одеть несколько слоев термоусадочной трубки. После проверки попытался достать вал с трубкой из отражателя. На удивление термоусадка осталась внутри. Покраска светильника. Поверхность краски взбиваю кисточкой, чтобы скрыть недостатки окрашиваемой поверхности. Немного фотографий работы светильника. Снял еще видео, выложил на ютуб [media=https://www.youtube.com/watch?v=1XRMKtdo4Q4] ссылка. Вот такой получился светильник. Если честно, хочется на отражатель добавить еще четыре зеркальных плоскости, чтобы было восемь. Думаю, так будет красивее. Четыре показалось мало. Второй момент: хотелось бы еще снизить обороты двигателя. Сейчас это неудобно делать, плата залита термоклеем. Напряжение на преобразователе выставлено минимальное и все же мне кажется, что обороты многоваты, медленне было бы красивее.
