Здравствуйте, уважаемые Самоделкины! Многие из вас сталкивались с ситуацией, когда перестал работать пульт ДУ телевизора, другой аппаратуры. Или упала дальность его действия, стали плохо работать некоторые кнопки...
Определить причину бывает не просто, если замена батареек не помогла. Особенно сложно, если принесли на ремонт пульт без самого устройства, которым он управляет. Вряд-ли привезут пульт в комплекте с телевизором, тем более, кондиционером! Кстати, многие думают, что можно легко купить так называемый программируемый пульт. Да, такие продаются, но далеко не всегда получится решить проблему, так как существует ряд различных ограничений.
Поэтому я разработал и изготовил индикатор работы пультов ДУ. Есть, конечно, способ, который почти все знают, как проверить исправность пульта при помощи смартфона или видеокамеры. Сам им пользовался раньше. Способ этот не точен и неудобен. Приходиться в одной руке держать смартфон, в другой пульт, направлять его на камеру и при этом ещё нажимать нужные кнопки на пульте. Кроме того, невозможно корректно оценить мощность излучения и дальность действия пульта, так как влияет внешняя освещённость и ряд других факторов.
Мой прибор лишён всех этих недостатков. Он практически полностью имитирует устройство, которым проверяемый (ремонтируемый) пульт управляет. Показывает дальность работы как в прямой видимости, так и с отражением ИК лучей от стен, пола, потолка и окружающих предметов. Внешняя освещённость никак не влияет на его работу. Не нужно никуда специально направлять пульт, так как индикатор имеет не только световую, но и звуковую индикацию приёма сигнала, что даёт возможность сосредоточиться исключительно на проверяемом пульте, нажатии его кнопок.

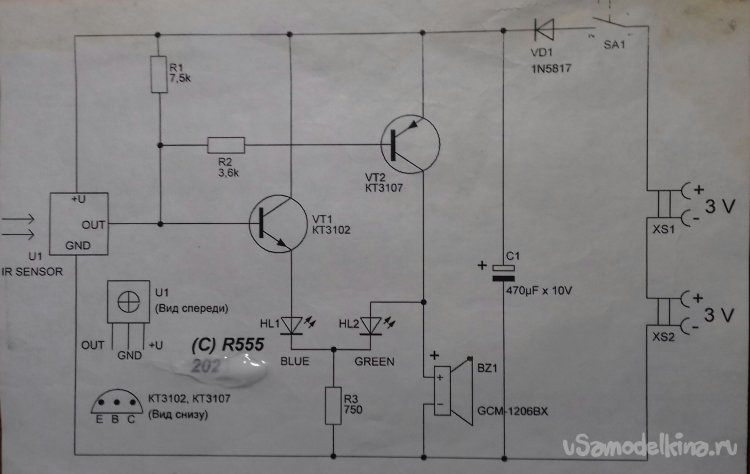

Начну со схемы прибора.

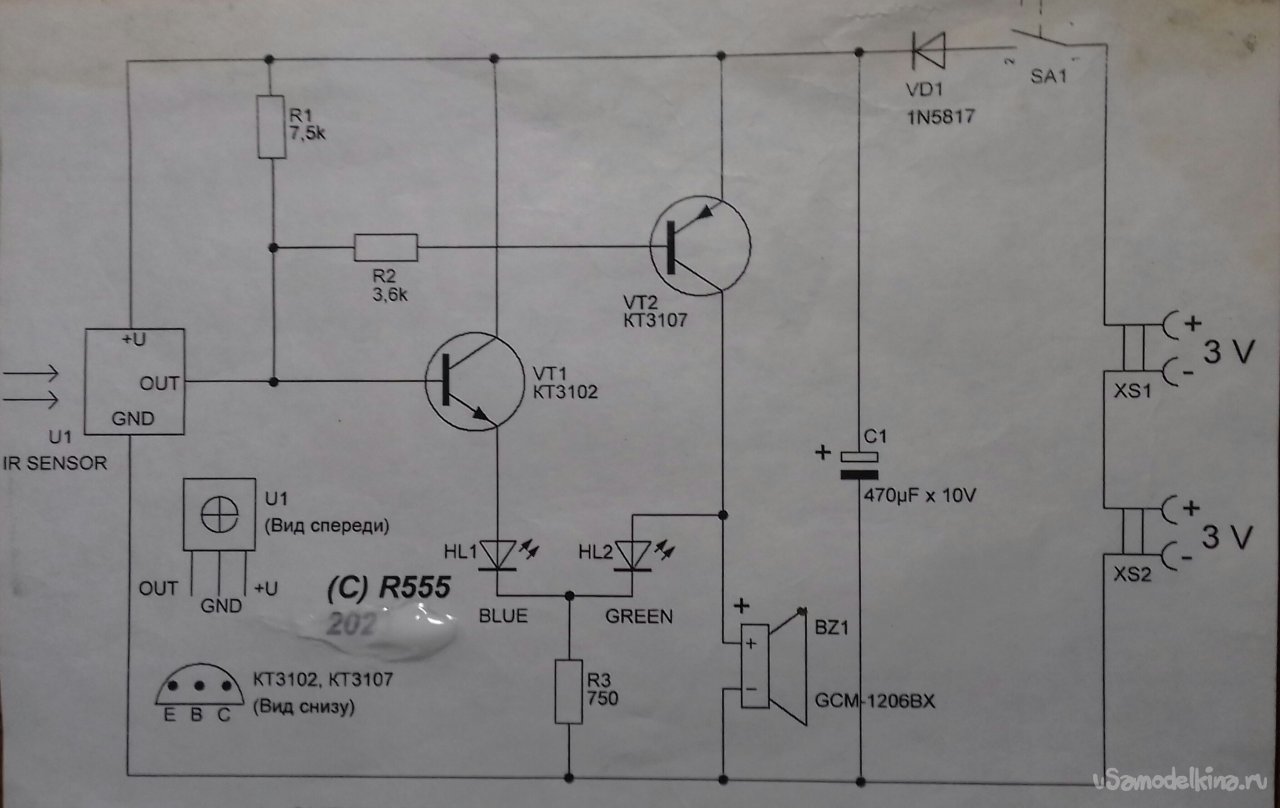

Описание работы схемы.
При включении питания выключателем SA1 напряжение от батареи через диод VD1 подаётся на схему. Диод выполняет функцию защиты от переплюсовки, диод выбран с малым падением напряжения. Конденсатор C1 обеспечивает стабильную работу прибора при увеличении внутреннего сопротивления батареи в ходе её длительной эксплуатации. Далее питание подаётся на приёмник ИК и транзисторы VT1 и VT2, выполняющие роль ключей.
При этом (при отсутствии входного ИК сигнала) на выходе приёмника автоматически устанавливается напряжение, близкое к Uпит. VT1 открывается и загорается светодиод HL1, который является индикатором включения питания. VT2 остаётся закрытым и светодиод HL2 не светится. Питание на зуммер BZ1 не подаётся и он не издаёт звук. За счёт переходных процессов в схеме приёмника, в момент включения и выключения устройства, раздаётся короткий звуковой сигнал.
При появлении входного ИК сигнала ситуация меняется на противоположную. Импульсы низкого уровня запирают VT1 и, наоборот, отпирают VT2, соответственно, гасят HL1 и включают HL2 и BZ1. Таким образом, осуществляется световая и звуковая индикация пакетов кодированного ИК сигнала.
Изготовление прибора.
Детали и материалы:
Приёмник ИК от импортного вентилятора, транзисторы КТ3102 и КТ3107, диод Шоттки 1N5817,светодиоды голубой и зелёный, зуммер со встроенным генератором GCM-1206BX,конденсатор электролитический 470мкФ х 10В, резисторы 7,5к; 3,6к и 750 Ом, кнопка с фиксацией, колодка для установки элемента питания типа CR2032 (3Вольта)-2шт., корпус,фольгиророванный текстолит односторонний, тушь для рисования печатных плат, раствор хлорного железа, растворитель, припой, канифоль.
Приборы и инструменты:
Мультиметр, паяльник, ножовка по металлу, надфиль, кусачки, канцелярский нож, пинцет, отвёртка.

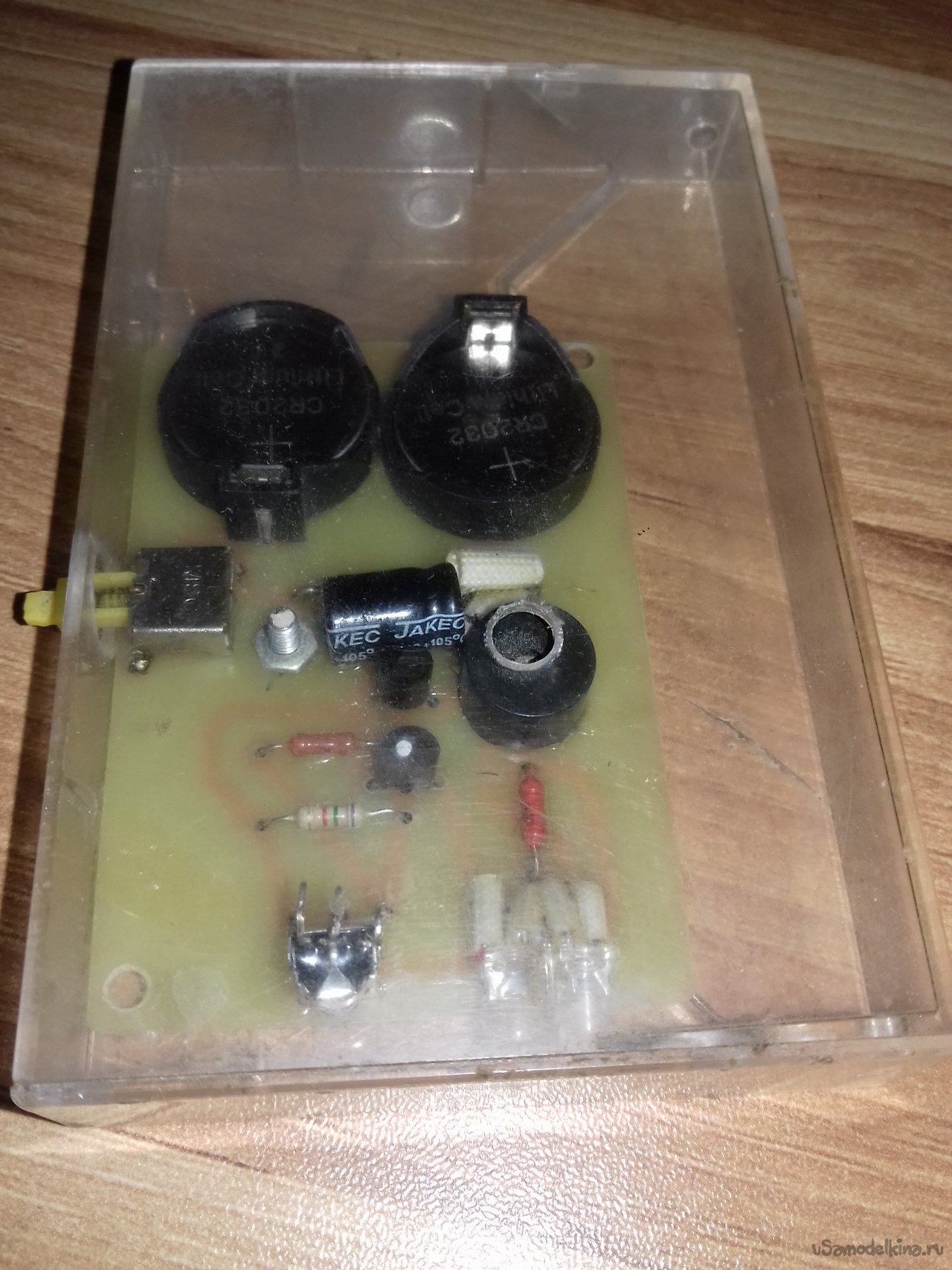

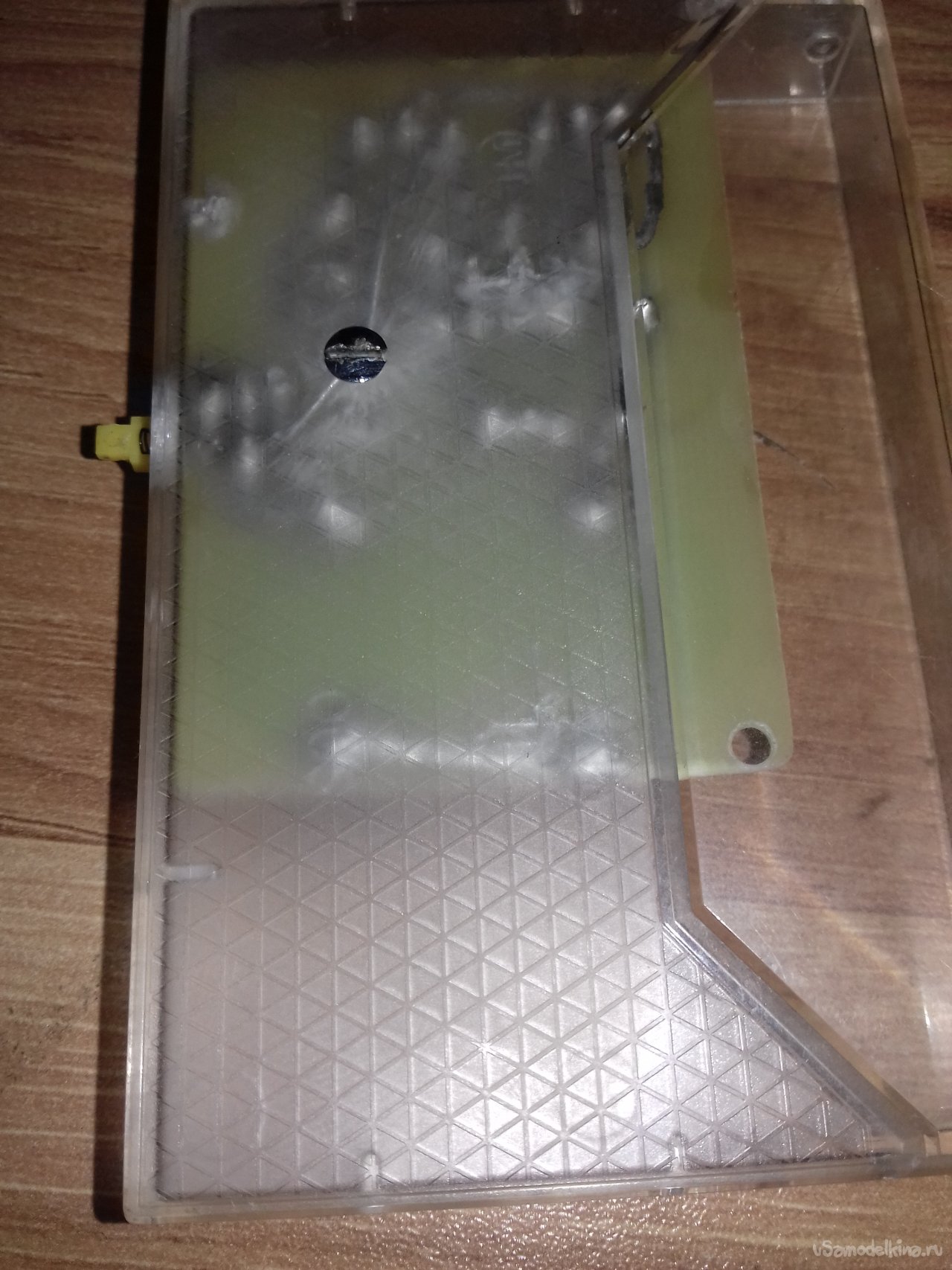

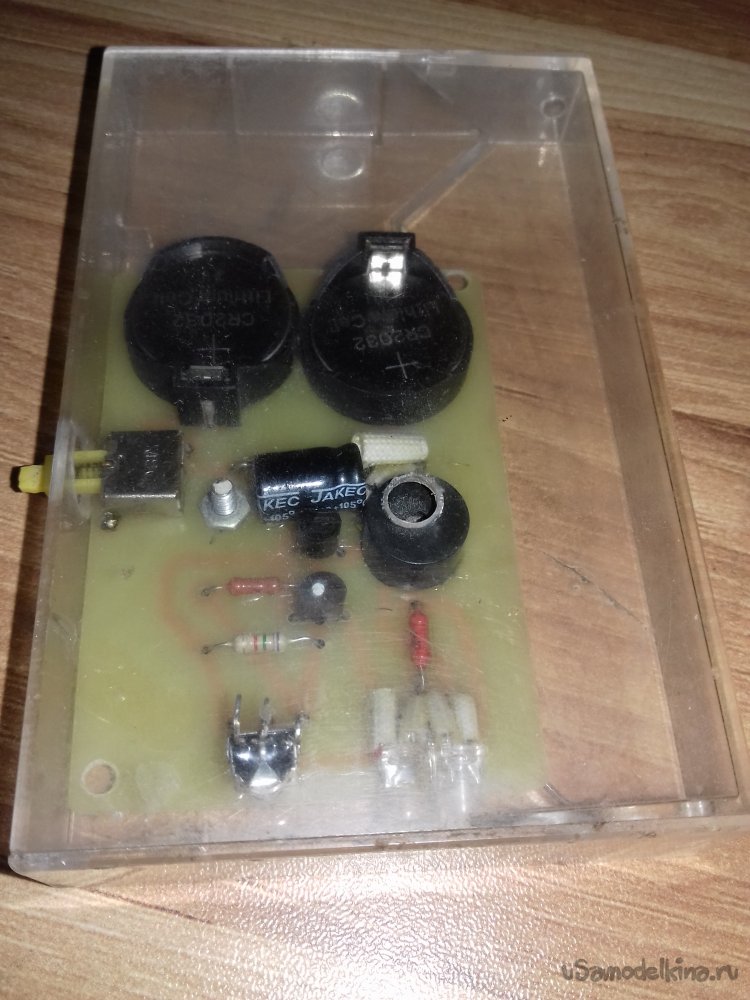

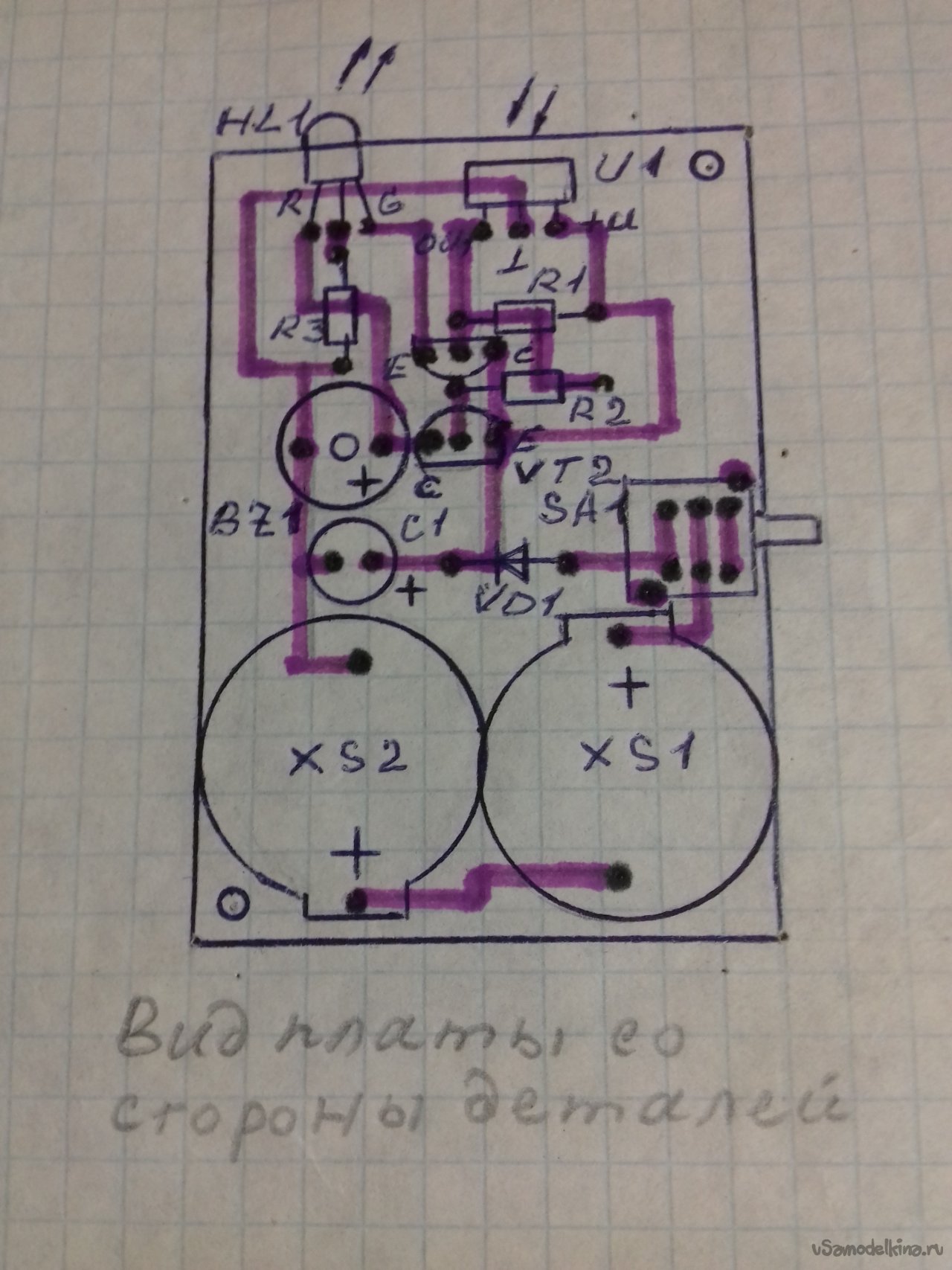

Печатная плата была нарисована вручную устойчивой к реагентам тушью и вытравлена в растворе хлорного железа. После чего были просверлены отверстия под выводы элементов. Затем был произведён монтаж всех деталей. Готовая плата была проверена в работе. Данная схема в какой-либо настройке, регулировке не нуждается и при правильном монтаже заработала сразу. Плата была помещена в корпус, в качестве которого была использована прозрачная коробочка, в такие когда-то упаковывали аудиокассеты.

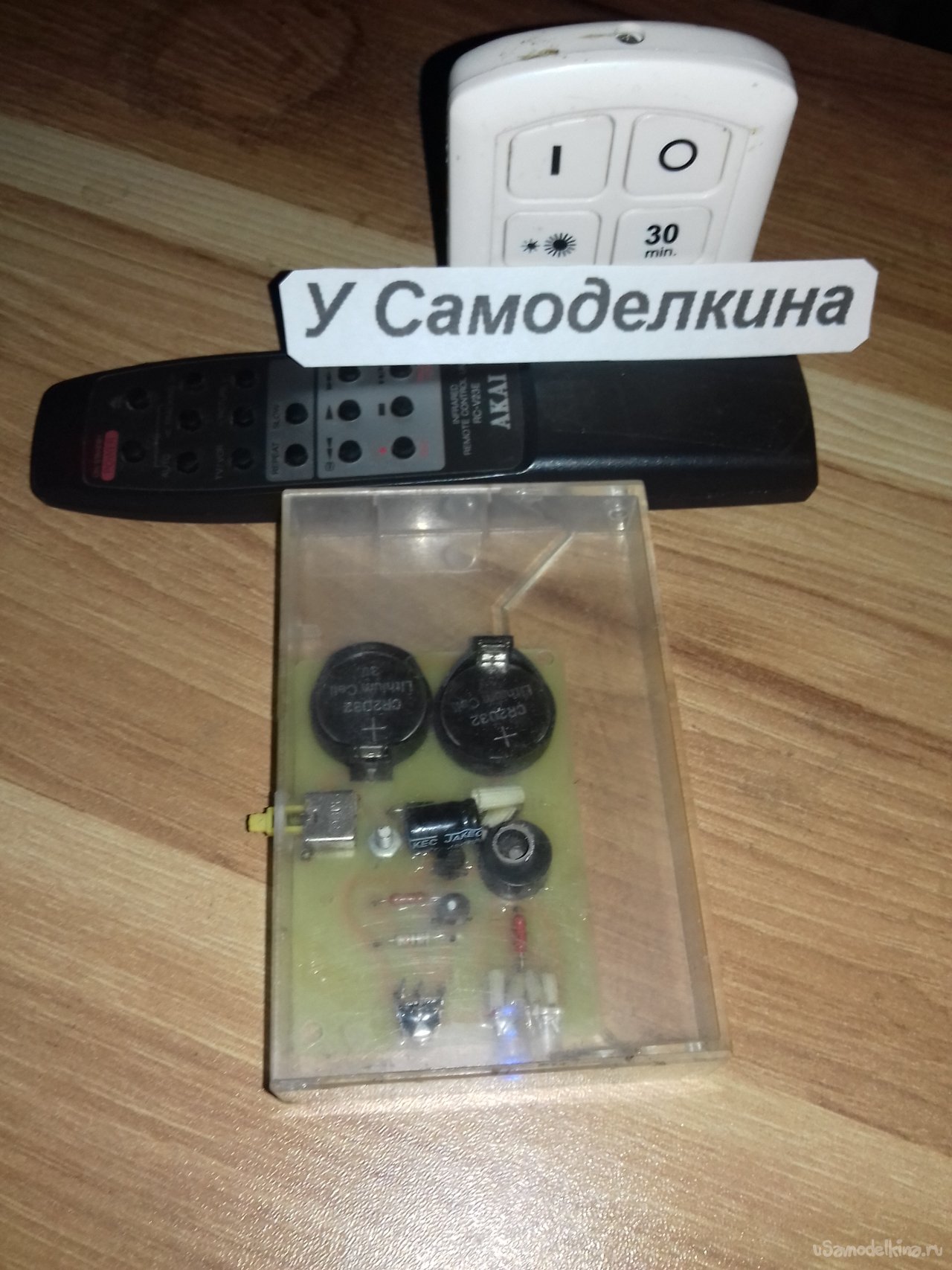

Индикатор был опробован в работе по проверке и ремонту множества самых разных пультов ИК ДУ (аудио-видео аппаратура, дистанционное управление освещением, кондиционерами, вентиляторами и т.п.) и показал отличные результаты. Прибор оказался весьма экономичным и даже при частом использовании уже проработал примерно два года без замены батареек.

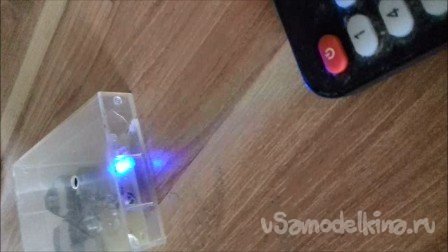

Так выглядит прибор в работе. Пульт ДУ сейчас не излучает. Горит голубой индикатор.

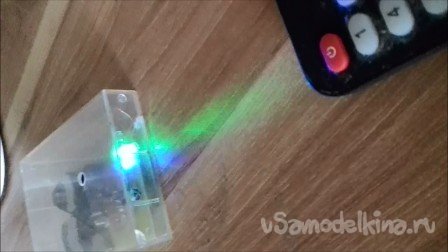

Сейчас на пульте нажата одна из кнопок, он выдаёт сигнал и на приборе загорелся зелёный индикатор.
А сейчас кнопки на пульте опять не нажаты, снова горит только голубой индикатор.
Спасибо за внимание, буду рад вашим комментариям, вопросам и пожеланиям по улучшению данной конструкции.
С уважением, .
