До 1990-х годов, добрая половина всех часов, используемых в СССР, выпускалось на Московском часовом заводе под легендарной маркой «Слава» и «Янтарь» на Орловском часовом заводе.
Во времена Советского Союза, настольный электронно - механический будильник «Слава» был практически в каждой семье. Их отличала высокая точность хода, разнообразие, оригинальность оформления, крупные и яркие контрастные циферблаты, стрелки всевозможных конфигураций. Под мелодичный звонок этих будильников просыпались каждое утро в CCCР миллионы людей, звонок будильника был способен разбудить любого. Электронное сердце этих часов, без остановки и замены батареи работало круглый год.
Такие будильники в некоторых семьях работают до сих пор и служат не только для отсчета времени, но и для украшения интерьера и как память о прошедшем времени.
В наше время, когда электронные китайские часы встроены практически в любую используемую вами вещь, эти механические часы отошли на второй план и могут пылиться в забытии где-то на вашей полке.

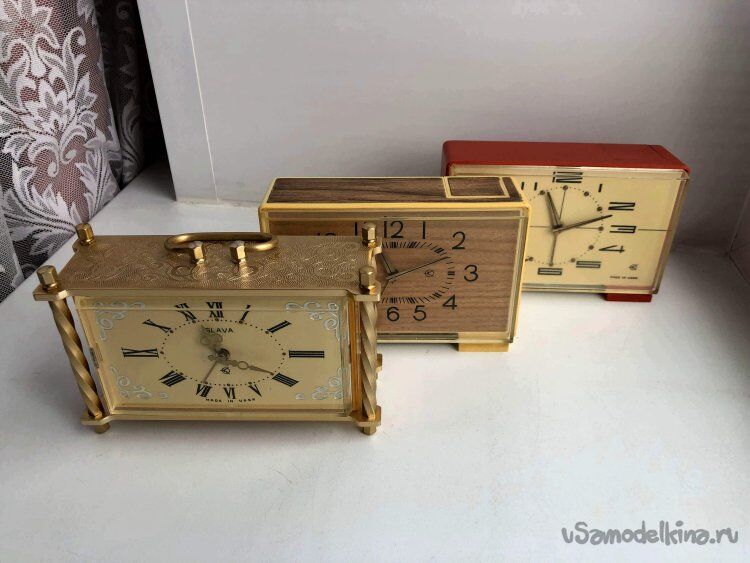

Так получилось и у меня. Разбирая старые вещи, обнаружил три электронно - механических будильника «Слава» в различных корпусах, выпуска 1980 - 1984 гг.
При установке батареи часы не запускались.
Три года назад, был опыт удачного восстановления работы настенных часов «Янтарь», с аналогичным часовым механизмом. С тех пор эти часы прекрасно работают.
Поэтому решил попробовать оживить и эти найденные часы.
Кинематические схемы механических и электронно - механических часов внешне похожи, но принципиально отличаются друг от друга.
В механических часах, движение стрелок осуществляется за счет энергии заводной пружины или подвешенного груза. Колебательная система баланс - спираль выполняет лишь функцию регулятора хода, энергия пружины используется на поддержание колебательного процесса системы.
В электронно - механических часах, движение стрелок выполняется за счет энергии батареи - источника постоянного тока. Здесь колебательная система баланс – спираль, вместе с установленными на балансе магнитами, осуществляет одновременно две функции, также регулятора хода и дополнительно - двигателя механизма часов. Это стало возможно за счет оригинальной конструкции штифтового анкерного преобразователя движения узла баланса, превращающего колебательное движение системы баланс – спираль, в ступенчатое вращение стрелок в одну сторону.
Кстати, каждый зуб анкерного колеса выполнен в виде миниатюрного штифта и может быть изготовлен из пластмассы, его износ, изгиб, смятие или поломка из-за неправильной эксплуатации часов, часто является причиной останова часов. Дефект устраняется только заменой анкерного колеса.
На примере найденных часов, рассмотрим восстановление электронно - механических будильников "SLAVA", базовая модель 5338.
Основными причинами останова часов после длительной работы или хранения, является накопившаяся в механизме пыль, грязь, высохшая и затвердевшая смазка, проблемы в электрической (контакты) или электронной части механизма часов.
Поэтому в начале восстановления необходимо выполнить полную профилактику - чистку и смазку механизма часов.
Профилактика механизма часов.
Освобождаем два винта и вынимаем плату с электроникой. Делаем это крайне внимательно, чтобы не повредить катушку или не зацепить спираль, иначе будильник пойдет на выброс.
Удаляем старую смазку и грязь.
Для правильной и качественной чистки и промывки деталей необходима разборка механизма, однако, если нет опыта, лучше не рисковать. Так будет больше шансов, что часы заработают.
Бензином – растворителем «Нефрас» (бывшая «Галоша») или изопропиловым спиртом, с помощью кисточки тщательно очищаем и промываем части механизма, опоры и цапфы осей маятника, анкера, колес и их опоры (подшипники). Удаляем излишки растворителя, продуваем и не менее часа всё просушиваем.
Зачищаем механические контакты в цепи питания электронной платы, а также контакты в цепи звонка.
Смазываем механизм часов синтетическим часовым маслом низкой или средней вязкости. Различные бытовые машинные масла и масло для швейных машин со временем густеют, окисляются, собирают пыль, мешают работе механизма часов.
Смазка каждой опоры часов выполняется минимальным количеством масла, едва заметной капли на острие иглы шприца будет достаточно.
Нельзя смазывать - анкерный механизм и анкерное колесо, спираль колебательной системы. Их смазка нарушит точность хода и может привести к остановке часов.
Аккуратно устанавливаем на место электронную плату.
Контролируем свободное движение всех детали без заеданий.
Подключаем батарею и проверяем работу часов.
Автозапуск часов срабатывает не у всех будильников, поэтому для запуска нужно качнуть будильник в горизонтальной плоскости или использовать для запуска спец рычажок, при его наличии.
Если при отсутствии явных признаков других неисправностей, часы не запускаются, обращаемся вновь к электронной плате.
В часовых мастерских, при ремонте электронно – механических часов, сразу проверяют годность электронной части, путем замены на заведомо исправную электронную плату. Затем переходят к профилактике и ремонту механической части.
Рассмотрим электросхему будильника "SLAVA".
Электронный блок часов состоит из платы, на которой размещены элементы электросхемы. Схема часов обычно собрана на базе германиевого транзистора МП41А. В электросхему также входит индукционная катушка, намотанная в два провода, два конденсатора и резистор. Электронный блок, токосъемной пластиной соединяется со звонком и батареей.
Для начала работы системы нужно привести в движение узел баланса, качнув часы. При движении, магнитное поле постоянных магнитов расположенных на пластинах баланса, пересекает витки первой катушки. В ней возникает электродвижущая сила, открывающая транзистор, пропускающий ток батареи во вторую катушку. Возникшее в ней магнитное поле взаимодействует с магнитным полем узла баланса, притягивая магниты.
При переходе магнитов через ось катушек, электродвижущая сила меняет полярность, а магнитное поле меняет свое направление, создавая дополнительный, уже выталкивающий механический импульс.
При обратном перемещении узла баланса под действием спирали, процесс создания импульсов, также дважды за период, повторяется.
Основным, часто встречающимся дефектом, при остановке часов по причинам, зависящим от электронной части, является неисправность электролитического конденсатора К-50-6. Со временем он теряет свою емкость, изменяются технические характеристики. По этой причине, на всех старых часах сразу заменяют эти конденсаторы на современные импортные, емкостью около 50 мкФ, проверив их на соответствие характеристикам.
Также поступим с часами на первом образце.
Извлекаем основание циферблата, с установленным на нем механизмом, из корпуса часов, вывернув три крепежных винта со стороны задней стенки.
Освобождаем два винта и вынимаем плату с электроникой.
Заменяем старый электролитический конденсатор на проверенный импортный, емкостью 47 мкФ. Проверяем качество соединений на плате.
Аккуратно устанавливаем электронную плату на место, выверяя ее положение для свободного движения, что допустимо конструкцией в некоторых пределах.
Собираем механизм часов в корпус, устанавливаем батарею и проверяем работу часов.
Выполненных работ по профилактике и замене электролитического конденсатора было достаточно для этого образца, чтобы эти часы начали вновь отсчитывать время и радовать нас своим дизайном.
Возьмем другой образец часов, несколько отличающейся конструкции.
По той же технологии извлечем электронную плату и выполним профилактические работы. Плата имеет аналогичную конструкцию, поэтому на ней так же заменим электролитический конденсатор.
И на этом образце, аналогично выполненные работы привели к положительному результату. Часы пошли практически сразу, только потребовалось несколько дней для настройки точности хода.
Настройка часов
Настройка точности хода часов выполняется изменением рабочей длины спиральной пружины. Ограничитель длины пружины установлен на рычаге, который тонко регулируется вручную, с помощью винта в окне задней стенки корпуса часов. Если диапазона регулировки недостаточно, существует более грубая настройка длины пружины поворотом второго (составного) рычага, что доступно только внутри корпуса.
Увеличение длины пружины ведет к замедлению хода часов и наоборот.
Ограничение амплитуды колебания баланса регулируется поворотом демпфера - штатной пластины из немагнитного материала с хорошей электропроводностью (медь, латунь). Постоянные магниты баланса при движении, наводят в демпфере вихревые токи Фуко, в итоге возникает тормозящая сила, зависящая от объема введенной пластины демпфера.
При настройке, точность хода часов проверяется по кварцевым часам каждые сутки, некоторый период и корректируется по необходимости.
Третий образец часов оказался старше всех.
Его упрощенная электронная плата, кроме катушек содержала только транзистор и один конденсатор. При этом часы не подавали никаких признаков жизни.
Поэтому потребовалось дополнить электронную схему этих часов до отработанной полноценной схемы, приведенной на электросхеме будильника выше.
В схему был добавлен электролитический конденсатор на 47 мкФ и резистор на 130 кОм.
После профилактики, установки доработанной электронной платы и настройки точности хода и эти часы начали четко и уверенно отсчитывать время.
