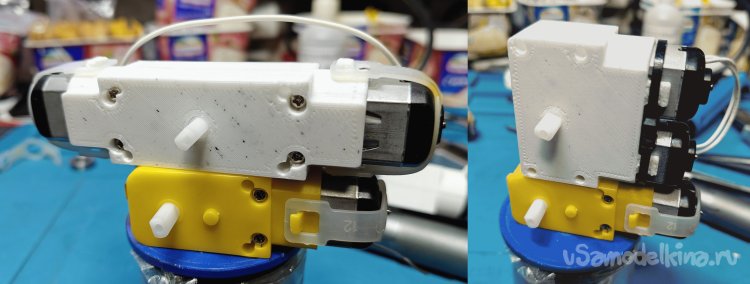

Здоровья и удачи вам, решившим потратить время на прочтение этого текста! Все кто когда-либо делал самоходные модели , наверняка имел дело с китайским моторчиком со встроенным редуктором « TT - motor » (он же «Желтый моторчик»). Вещица неказистая, но зато с лихвой покрывающая запросы нетребовательных самоделок, и при этом, что не маловажно, дешевая. Мощность его конечно небольшая, что, собственно, становится проблемой если масса модели становится заметной. Далее речь пойдет о версии « TT - motor » с передаточным числом 1:48 (по другим данным 1:45 – зубья у шестеренок не пересчитывал). Здесь я попытался увеличить мощность этого моторчика путем решения проблемы «в лоб» - посадить на один редуктор два двигателя с максимальным использованием компонентов исходного (вернее двух исходных) « TT - motor ». В конечном счете, получилось вот такое: Как видно, я сделал два варианта конструкции: с соосным расположением моторчиков и с рядным. Начнем с соосного. Двойной «TT-motor» с соосным расположением двигателей. Общий вид: Вид со снятой крышкой: Вид в разборе: Как исходный материал использованы два покупных « TT - motor » - от них взяты двигатели и хомуты для них, шестерни, оси и саморезы. Половинки корпуса распечатаны на 3 D -принтере из PETG -пластика. « Plastic pins » на картинке - это штифты из кусочков филамента ( Æ 1.75мм). Штифты (8 шт.), исключающие смещение половинок корпуса, вставлены в отверстия Æ 1.8мм, расположенные по периметру корпуса. Отверстия в половинках корпуса после печати необходимо очистить сверлом соответствующего диаметра, особенно тщательно в посадочных местах для осей шестеренок. Габаритные и присоединительные размеры: Двойной «TT-motor» с рядным расположением двигателей. Общий вид: Вид со снятой крышкой: Вид в разборе: Здесь также как исходный материал использованы два покупных « TT - motor » - от них взяты двигатели, шестерни, оси и саморезы. Хомуты от двигателей красиво приспособить не получилось, поэтому для фиксации моторчиков были использованы кабельные стяжки для которых сделаны специальные хвостовики (см. фото общего вида). Также к исходным надо добавить еще два самореза. Половинки корпуса также распечатаны на 3 D -принтере из PETG -пластика. « Plastic pins » на картинке - это штифты из кусочков филамента ( Æ 1.75мм). Штифты (5 шт.), исключающие смещение половинок корпуса, вставлены в отверстия Æ 1.8мм, расположенные по периметру корпуса. Отверстия в половинках корпуса после печати необходимо очистить сверлом соответствующего диаметра, особенно тщательно в посадочных местах для осей шестеренок. Габаритные и присоединительные размеры: Детали корпусов распечатаны на принтере "Tronxy-D01"пластика PETG. Модели можно скачать здесь:https://www.thingiverse.com/thing:7318961 На этом вроде как все. Удачи!
