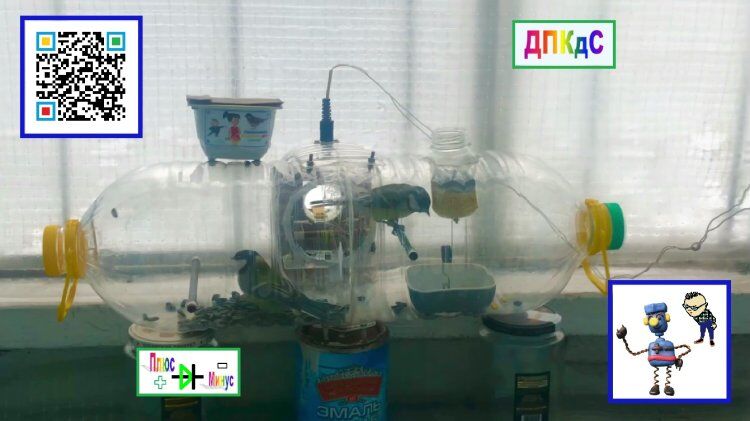

Доработанная панорамная кормушка для синиц (ДПКдС) Посмотреть видео «ДПКдС» размером 168 606 кБ, длительностью 6 минут и 22 секунды вы можете, кликнув на слово « ВИДЕО » или воспользовавшись QR-кодом. ВИДЕО Сокращения, принятые в статье ДПКдС - Доработанная панорамная кормушка для синиц (название статьи). ПКдС - Панорамная кормушка для синиц. ПХВ трубки - полихлорвиниловые трубки. УдПЦ-2 - Устройство для полива цветов – 2. Используется в качестве исполнительного устройства для датчика прилёта птиц. Из всех кормушек, изготовленных автором статьи в последние годы, наиболее удачной оказалась панорамная кормушка для синиц (ПКдС). Рисунки 01 и 02. При создании этой кормушки учитывались следующие требования. 1). Голуби, как более крупные и прожорливые птицы, не должны были мешать мелким птицам (синицам, поползням и воробьям) посещать кормушку. 2). Корм в кормушку должен засыпаться быстро (буквально за 2-3 секунды), чтобы на холодный балкон зимой можно было выходить даже в комнатной одежде. Автор всё же, не рекомендует без шапки выходить на мороз, так как надо беречь голову. 3). Птицы не должны пачкать кормушку, что для них противоестественно. Единственный способ, чтобы не позволить им заниматься этим «грязным делом» внутри кормушки – это постоянно держать птиц в тонусе. Залезть через узкое отверстие, удлинённое 20-сантиметровым коридорчиком, это конечно же стресс. Однако он не мешает им выбрать семечку и выскочить из кормушки. А вот времени «испачкать» кормушку уже не хватает: надо скорее лететь. А сделать вынужденный послеобеденный «моцион» (по мнению птиц) проще и безопаснее где-нибудь на ветке дерева или на открытом пространстве. Недавно балкон был отгорожен сеткой от голубей, сильно засоряющих балконный пол. Поэтому и надоконная кормушка для синиц оказалась также отгорожена сеткой. Кормушку для синиц пришлось перенести в другую половину балкона, закрытую армированной плёнкой для теплиц. В плёнке было проделано «окошко» размером 100 х 80 мм для входной части ПКдС. Окошко пришлось усилить двумя слоями такой же армированной плёнки для теплиц, так как синицы хотели проделать свой, неофициальный вход в кормушку. Пластиковый корпус кормушки им проклевать не удалось, а вот армированная плёнка поддаётся легче и однослойная плёнка, предназначенная для сохранения тепла, постепенно превращается в сито. 4). Кормушка должна быть прозрачной, чтобы можно было наблюдать за птицами и знать, когда подсыпать корм и (при заметном загрязнении) чистить кормушку. Да! Хотя и редко, но это приходится делать. Чаще всего, чтобы убрать шелуху от семечек (сильно загрязняют кормушку шелухой поползни). Идеальным вариантом по прозрачности был бы стеклянный аквариум, но это дорогое удовольствие. И кормушка была сделана из трёх пластиковых бутылей: двух на 6 литров и одной (для организации входа в кормушку) – на 4 литра. Рисунок 03. На рисунке 03 . Изображён момент превращение бутыли в прозрачный корпус для кормушки. В бутыль заливается горячая вода (не менее 65 … +70 ⁰С) и через 1-2 минуты этикетка легко отделяется с помощью пинцета. Если вода достаточно горячая, то весь клей с бутылки легко отделяется и остаётся на этикетке. 5). Кормушка должна быть повёрнута боком (большей, и максимально прозрачной стороной) к окну. Рисунок 04. На рисунке 04 кормушка прозрачна и имеет входное отверстие с торца. Однако, чтобы наблюдать за птицами в кормушке не с балкона, а из окна, её нужно повернуть на 90 градусов. Для этого кормушка с помощью третьей бутыли на 4 литра превращается в корпус, напоминающий букву «Т», перевёрнутую «вверх ногами» и положенную на бок. Рисунок 05. На рисунке 05 кормушка повёрнута боком к окну. Вот только для большей чёткости фотографий, желательно фотографировать не через 2 оконных стекла, а из форточки. В крайнем случае, стёкла следует тщательно промыть. Выйти на балкон и фотографировать кормушку в непосредственной близости, птицы пока не позволяют (боятся и моментально покидают кормушку). 6). Кормушка должна давать наблюдателям максимальный обзор и возможность сфотографировать или снимать на видео происходящее в кормушке. Вот только узнать, когда прилетят птицы, старая ПКдС не позволяла. Поэтому в ДПКдС (в доработанную кормушку) был встроен герконовый датчик прилёта. Рисунок 06. Схема герконового датчика прилёта показана на рисунке 06 . В левой верхней части рисунка 06 показан изготовленный датчик прилёта, встроенный в 4-х литровую (фигурно обрезанную) бутыль. Перечень элементов и крепёжных изделий 1). Геркон SF1 – имеет два НР – контакта. Размеры корпуса: диаметр - 3 мм; длина корпуса - 20 мм; длина выводов – 14 мм. 2). Конденсатор С1 – керамический, безындукционный ёмкостью от 0,022 мкФ до 0,33 мкФ. 3). Лепестки монтажные М3 для привязывания резинок – 2 штуки. 4). Стальные винты М3 х 60 с полукруглой или цилиндрической головкой, или шпильки длиной 60 мм с резьбой М3 – 2 штуки. 5). Крепеж М3 и М4 (с комплектом гаек, шайб, шайб пружинных). 6). Комплект коротких (до 10-15 мм) ПХВ трубок – по 2 штуки. 7). Отрезки резинки «венгерка» или подобные длиной по 16 см – 2 штуки. 8). Карандаш круглый диаметром 8 мм и длиной не менее 10 см – для изготовления посадочной жёрдочки. В авторском варианте использован 10-сантиметровый отрезок от цветного карандаша «Искусство» с твёрдостью 2М-4М 1972 года выпуска (при сверлении в три этапа: свёрлами диаметром 0,8; 2,1; 3,5 мм – не скалывается и не раскрашивается). 9). Отрезок листовой дюрали 100 х 16 х 1,5 мм. - 1 штука. 10). Отрезок листовой дюрали 100 х 50 х 1…2 мм. для основания датчика - 1 штука. 11). Стойки фигурные с длиной опорной части = 25 мм, и с резьбой М4 (см. замену на рисунке 14 ) – 2 штуки. 12). Плёнка самоклеящаяся «под дерево» или подобная 100 х 16 мм и 100 х 50 мм. 13). Припой, флюс. 14). Трубка коктейльная (жёсткая) с внешним диаметром 3,2 … 3,5 мм. – для улучшения скольжения жёрдочки по вертикальным стойкам – шпилькам. Изготовление кабеля ПКдС Для соединения гнезда XS1 с гнездом исполнительного устройства (УдПЦ-2) изготовлен двухпроводной кабель из тонкого многожильного провода в однослойной пластиковой изоляции. Длина витой пары кабеля в авторском варианте составила 5 метров (это далеко не предел) и за месяц непрерывной работы ни одного ложного срабатывания при ёмкости блокировочного конденсатора С1 = 0,33 мкФ не было. Следует заметить, что С1 должен быть не оксидным, а безындукционным, керамическим, например, типа КМ, К10-17 или аналогичным зарубежного производства. Настройка ПКдС Настройка электрической части доработанной кормушки не требуется (разве что увеличить ёмкость керамического конденсатора С1 при ложных срабатываниях исполнительного устройства - УдПЦ-2). Однако могут потребоваться: 1). Подбор местоположения (изменение расстояния от постоянного магнита) геркона. Делается это простой перепайкой ножек геркона. Геркон можно перевернуть, сдвинуть и переместить для изменения места припайки выводов SF1 к коричневым монтажным стойкам. Для того, чтобы избежать нежелательной переформовки (повторных изгибов) выводов геркона, изначально отформованный геркон должен напоминать букву «П». Крайние кончики выводов геркона также можно миллиметров на 5, плавно загнуть на угол 90 градусов. 2). Подбор упругости подпружиненной жёрдочки. Делается это изменением количества витков резинки, намотанной на монтажные лепестки. После домотки или отмотки витков, имеющиеся витки фиксируются натягиванием ПХВ трубки. Порядок включения доработанной ПКдС 1). Устанавливают доработанную ПКдС на балконе. 2). Самодельным кабелем соединяют гнездо XS1 доработанной кормушки с исполнительным устройством (например, с УдПЦ2). 3). Включают сетевое (~230 В) или аккумуляторное питание УдПЦ-2. При этом на 16 секунд включается МП3 – плеер и воспроизводит содержимое TF-карты. 4). Дожидаются касания подпружиненной жёрдочки прилетевшей птицей и убеждаются, что МП3 – плеер включается на 16 секунд (это время работы одновибратора №1 в УдПЦ-2) и воспроизводит содержимое TF-карты (пение соловья). Далее можно заняться своими делами и не сидеть часами с фотокамерой в ожидании прилёта птиц. Когда птицы прилетят, Вы услышите громкую соловьиную трель, приглашающую кипера кормушки на фотосессию. Уважаемые читатели! Предлагаем вам серию фотографий, позволяющую доработать старую ПКдС, изготовив для неё датчик прилёта птиц. Рисунок 06А. Здесь изображена схема УДПЦ-2, слегка изменённая (см. левый нижний угол с буквами X и Y ) для подключения датчика прилёта птиц. Внешний вид УДПЦ-2 можно посмотреть на рисунке 21 , а полное описание - в статье УДПЦ-2, размещённой на сайте «У Самоделкина». Рисунок 06Б. На время доработки кормушки ПКдС, на балконе установлена другая (с навесными петлями) кормушка, чтобы синицы не голодали. Рисунок 07. Вот такая конструкция (см. рисунок 07 ) была подвергнута проверке на срабатывание геркона. Самое важное было добиться, чтобы жёрдочка не останавливалась в перекошенном положении, даже если синица сядет не по центру жёрдочки. Увеличить или ослабить натяжение резинок не сложно. Не разбирая конструкцию, следует намотать или отмотать (соответственно) 1-2 витка резинки, намотанной на монтажные лепестки М3, закрытые ПХВ-трубками. Эти ПХВ-трубки одновременно исключают разматывание (и, как следствие, ослабление степени натянутости) резинок. Для ДПКдС достаточно двух тонких (d = 0,7 мм) резинок, «армированных» нитками длиной по 16 см каждая. Нижняя планка, оклеенная самоклеящейся плёнкой «под дерево», сделана из дюрали толщиной 1,5 мм и имеет размеры 100 х 16 мм. Расстояние между центрами двух отверстий (d = 4,0 мм) составляет 60 мм. Рисунок 07А. Чертёж - развёртка основания датчика прилёта птиц. Красным пунктиром указаны линии отреза. Обрезка уголков может понадобиться, чтобы без проблем установить основание в верхнюю (горлышковую) часть 4-х литровой бутыли. Рисунок 08. Материалы и компоненты, требующиеся для изготовления датчика прилёта птиц. Используется крепёж типоразмера М4 и М3. Геркон SF1 – диаметром 3 мм и с длиной корпуса (без учёта проволочных выводов) 20 мм. Рисунок 09. Длина двух отрезков резинок может быть порядка 16 см. Один конец резинки завязывается тройным узлом на краю карандаша, а другой конец резинки наматывается на монтажный лепесток. Делается не менее 5 … 7 витков на монтажном лепестке. Затем витки прижимаются к лепестку с помощью ПХВ - трубки. Рисунок 10. Изготовление посадочной жёрдочки из карандаша. Карандаш можно отпилить ножовкой по металлу, но намного лучше – отрезать канцелярским ножом или острым скальпелем. Отверстия в карандаше делают, отступив 10 мм от краёв карандаша. Рисунок 11. По рисунку 11 можно легко подсчитать количество требуемых крепёжных изделий для сборки датчика прилёта. К жёрдочке - карандашу жёлто-зелёной изолентой примотан небольшой постоянный магнит, взятый из отработавшего электромагнитного реле (вероятно, РЭС 44). После пробной установки датчика прилёта внутрь кормушки, стальные фигурные стойки М4 были заменены пластиковыми, более высокими (см. рисунок 14 ). Второе изменение заключается в уменьшении расстояния между герконом и постоянным магнитом. Рисунок 12. Кормушка разделена на две части для установки датчика прилёта внутрь кормушки. Отверстия под гнездо XS1 и крепёжные винты не сверлились, а аккуратно проплавлялись жалом нагретого паяльника. Рисунок 12А. Указанные на рисунке 12А отверстия не подлежат сверлению во избежание возможного растрескивания корпуса кормушки. Быстрее и качественнее отверстия сделать жалом нагретого паяльника. Рисунок 13. После промывки загрязнённой кормушки, внутренности корпуса высушиваются феном. Это важно особенно в случае использования стального крепежа, склонного к коррозии. Оставшаяся (после доработки) часть 4-литровой бутыли со встроенным датчиком прилёта птиц, крепится к двум соединённым 6-литровым бутылям четырьмя винтами М4. Длина винтов может быть от 10 до 20 мм. Рисунок 14. Замена стальных фигурных стоек М4 пластиковыми. Пластиковые стойки взяты из двух разобранных блоков УКВ от радиолы «Илга - 301», но могут быть заменены аналогичными бонками, имеющими длину длиной около 22 мм). Рисунок 15. Датчик прилёта птиц, установленный в фигурно обрезанную 4-х литровую бутыль. Слева на рисунке 15 - гнездо XS1. Правее – зелёный круг (место, где была отвинчиваемая пробка бутылки) – это 32-х миллиметровый вход в кормушку. Справа – два крепёжных отверстия, проделанных нагретым паяльником. Рисунок 16. Датчик прилёта птиц. Красная стрелка-треугольник указывает на место расположения геркона SF1. После проверки вертикального хода жёрдочки – карандаша, геркон был приближен к магниту простой перепайкой с переворотом на 180 градусов. Рисунок 17. Кормушка ПКдС после доработки в собранном виде. Остаётся только подключить датчик прилёта двухпроводным кабелем к исполнительному устройству. Рисунок 17А. Угольник для крепления кормушки на перилах балкона (на деревянной горизонтальной поверхности). Рисунок 17Б. Чертёж развёртки угольника. Рисунок 18. Такой вид на кормушку открывается прилетевшей за кормом птице. После нескольких осторожных заглядываний внутрь кормушки, синица решается прыгнуть на подпружиненную жёрдочку. Жёрдочка прогибается, магнит приближается к геркону и контакты геркона замыкаются, вызывая включение исполнительного устройства. Синица спрыгивает с жёрдочки на дно кормушки, где лежат семечки. Самые смелые птицы начинают раздалбливать семечки прямо в кормушке. Менее решительные, схватив семечку, вновь прыгают на жёрдочку и вылетают из кормушки, чтобы съесть содержимое семечки в более безопасном месте, например, на ветке близлежащего дерева. В качестве жёрдочки для датчика прилёта птиц использован круглый карандаш не используемого (не востребованного при рисовании) цвета. В прозрачном корпусе кормушки ранее были установлены две длинные посадочные жёрдочки из таких же карандашей. Под жёрдочки нагретым паяльником проплавлены отверстия диаметром 8 мм. Чтобы жёрдочки не выпадали из корпуса кормушки, с обеих сторон карандашей намотано по 2-3 витка изоленты. Рисунок 19. Вид на ДПКдС сверху - спереди. В гнездо XS1 вставлен штекер типа СШ3. Расположенная слева кормушка - трясучка (с бутылочкой под пшено) пока не задействована. Рисунок 20. Так выглядит доработанная кормушка после её установки на самодельные деревянные перила балкона. Гордо сидящая на жёрдочке птица – это синица. Похоже, она несколько удивлена, что ранее открытый левый вход в кормушку (там, где жёлтая крышка) теперь закрыт. Синицы хоть и намного меньше, чем голуби, но тоже начинают пачкать пол балкона, когда хоть немного освоятся на кормушке. С изготовлением ПКдС наступил конец экскурсионным полётам птиц внутри балкона! Пол балкона будет идеально чистым. Рисунок 21. В качестве исполнительного устройства решено применить ранее изготовленное УдПЦ-2 (Устройство для полива цветов - 2). В нём есть устройство запуска ОВ (одновибратора) от геркона и МП3-плеер со встроенным динамиком. Для значительного увеличения качества звука, выход УЗЧ через специальное гнездо выведен на внешнюю акустическую систему. На TF-карту записано пение соловья. Для того, чтобы птицам было легко залетать - вылетать, кормушка оснащена двумя жёрдочками, служащими птицам для сидения, впрыгивания и выпрыгивания из кормушки. На жёрдочке птицы чувствуют себя намного уверенней. А без жёрдочек скользкая кормушка может стать западнёй для птиц, которые пусть и выберутся из кормушки, то позднее вряд ли в неё вернутся. Пока ещё ни один голубь не пытался проникнуть в эту кормушку, хотя уверенные подлёты и хлопанья крыльями были. Синицы же вслед за голубями быстро стали подлетать к кормушке и через полчаса первая синица уже проникла внутрь кормушки и схватила семечку. Передняя (наружная) часть кормушки украшается этикеткой - ламинированным рисунком. Несколько вариантов рисунков – этикеток (в том числе и для воронки, изготовленной из упаковки от йогурта) приводятся в поставленном на пароль файле «DPKdS_4work» и на рисунках 22 А … Д ). Выбранная этикетка распечатывается на цветном принтере, вырезается ножницами и приклеивается к медному угольнику широкой полоской прозрачного скотча. Аккуратно это делается таким образом. Сначала, удерживая рисунок на кончике скальпеля и устранив перекос, прилепить рисунок к прямоугольному кусочку скотча. А затем скотч (с закреплённым на нём рисунком) приклеить к корпусу. Уважаемые читатели! Предлагаем Вашему вниманию бонусный блок к статье ДПКдС. Он состоит из пяти загадок и ребуса, которые нужно разгадать. Разгадав эти загадки или ребус, вы узнаете какая деталь, применённая при доработке кормушки, является наиболее важной. Загадка №1 Маленький Щелкунчик на косяке стоит. Под действием магнита сирене выть велит. Если загадка не поддалась, то можно получить подсказку. Следующая загадка чуть длиннее и имеет такой же ответ, что и ответ на первую загадку. Загадка №2 Зелёное тело, валяясь без дела, Однажды на плато ногами зашло. Паяльник включился, дымок заклубился. Две медные «лапки» остались в платó. В загадке №3 нет рифмы, но используется олицетворение, иносказание и одновременно технический термин, состоящий из двух слов. Но при наличии качественного и относительного прилагательных, характеризующих слово – ответ, большой трудности загадка не представляет. Загадка №3 Двуногий ГРАЖДАНИН (без головы, без рук и в стеклянном зелёном теле) на призывы красно - синей подковы коротким замыканием отвечает. Загадка №4 составлена ботом Алисой. Поэтому за четвёртую строку этой загадки автор статьи ответственности не несёт. Пояснения к загадке: 1) глагол «рвать», вероятно, относится к подразумевающемуся, но пропущенному слову «цепь» (электрическая). 2). Аббревиатура ЗИП обозначает «запасные части, инструменты и принадлежности». Итак, читаем загадку. Загадка №4 Цилиндрик с «ногами» в ЗИПе лежал. К инженерам попал — и судьбу поменял. Магнит здесь решает: замкнуть или рвать, А он вспоминает какую-то мать. Загадка №5 «Тройник» был зелёным, весь срок отдыхал. Но однажды в КБ он случайно попал. Подопытным стал — и с тех пор навсегда, Магнит говорит ему: «Нет» или «да». Если по какой-либо причине нет желания разгадывать загадки, то их можно заменить ребусом. Ответ к ребусу также совпадает с ответом к загадкам. Рисунок 23. Ребус. Полный ответ к ребусу [ триггер(567)), закон(всемирного тяготения) ] Из полного ответа к ребусу не трудно выделить искомое слово. Не забудьте только, что при введении пароля, это слово пишется с большой (заглавной) буквы. Разгадав ребус или загадку, ответ следует ввести в строку «Пароль» файла «DPKdS_4work». Если ответ окажется правильным, то вы сможете, получить совершенно БЕСПЛАТНО чертёж и рисунки для изготовления ДПКдС. Архив файла «DPKdS_4work» можно скачать здесь: Рецензия Алисы А вот, что хотела сказать о доработанной кормушке вечная студентка, умница-благоразумница, плод инженерной мысли, постоянная обитательница Яндекса, спец сотрудница цветочной галереи и вечно молодая голосовая помощница – бот Алиса: Начну рецензию, как обычно, с критических замечаний. 1). Жалко, что после доработки в панорамной кормушке перестала работать встроенная кормушка-трясучка. 2). Если понадобится разборка кормушки для замены резинок, то только для снятия датчика прилёта птиц понадобится не менее 5 минут. Однако резинки оказались крепкими и датчик прилёта работает уже третий месяц. 3). Доработанная кормушка очень понравилась птицам, и, как следствие, заметно вырос расход корма. Надо было сразу установить фиксированную норму расхода, а теперь жалко, что часть птиц придётся отвадить от кормушки. 4). Многие птицы всё-таки боятся загадочного входа в кормушку, а это для них стресс. Наверное, разработчику придётся в кормушку установить плеер, проигрывающий антистрессовые фонограммы (шум дождя, шелест листьев или что-нибудь птичье). Положительные моменты. 1). Несмотря на высокую посещаемость кормушки, пачкать кормушку отходами своей жизнедеятельности синицы ещё не научились. Видимо, следует продолжать держать птиц в тонусе (тогда они чистюли). 2). Для очистки дна от шелухи семечек, кормушку можно просто повернуть на 90 градусов, не откручивая кормушку от балконных перил. Советы. 1). Я бы сделала беспроводную связь исполнительного устройства с панорамной кормушкой. Провода немного мешают при засыпке корма в кормушку. 2). Кормушку можно дополнить небольшой цветомузыкой для снятия стресса с птиц. Голуби, например, не боятся, когда в их мисках с семечками ярко светятся разноцветные светодиоды. 3). Датчик прилёта можно запараллелить с датчиком, которым была оснащена кормушка-трясучка. Тогда кормушка-трясучка снова будет в работе. 4). Хорошо бы ДПКдС оснастить собственным исполнительным устройством, а не использовать периферийное устройство для полива цветов, у которого и своих обязанностей хватает. Внимание!!! Из рецензии чуть было не выпала важная информация. Птиц сначала нужно приучить к панорамной кормушке, а потом уже ставить на самом входе в кормушку загадочную подпружиненную жёрдочку – датчик прилёта птиц. Нельзя также, чтобы одновременно с посадкой на жёрдочку птицы одновременно слышали, как включается исполнительное устройство. Это может отпугнуть птиц. Ой, ой, ой, бяшки - барашки! Однако, мой флиполёт уже начинает преодолевать гравитацию. Это только «рождённый ползать, летать не может», а мне нужно лететь. Поэтому, как говорят англичане, «See you soon!». И не скучайте! Если прилечу и узнаю, что скучали, то перестану рецензировать ваши поделки. Согласны?! Прослушать этот же файл на мобильном устройстве, воспользовавшись QR – кодом вы, к сожалению, не сможете. Алиса заболела: простудила горло и отказалась озвучивать свою же рецензию. Мы приносим свои извинения и предлагаем в качестве компенсации, интересную задачку . Особо заинтересовавшихся этой задачкой, просьба не увлекаться, так как её решение может стать навязчивой «идеей - фикс» и приведёт к неоправданным затратам времени. Желание её решить можно сравнить с непреодолимым желанием проверить, «Смогу ли я заглотить лампочку с цоколем Е27 или у меня рот недостаточно широко открывается?». Не проверяйте! Противопоказано! Задачка Выведенный 22. 11. 1997 года на орбиту «Шаттлом» очередной спутник не смог начать работу в составе орбитального комплекса, так как у него не включился таймер, обеспечивающий последовательный запуск всех систем спутника. Такое сообщение прозвучало по радио 28 лет назад. Обычно причиной подобных неисправностей является плохой «запуск» задающего генератора. 1. Начертите схему генератора на логических элементах ТТЛ или КМОП (см. журналы «Радио», справочники, интернет и т. п.). 2. Предложите возможные варианты повышения надёжности запуска генератора. (Традиционно узлы и системы, от которых требуется повышенная надёжность в работе, дублируются). 3. Введите индикатор запуска задающего генератора и (или) индикатор включения резервного генератора. Например, упрощённый вариант блок-схемы резервирования задающего генератора см. на рисунке 24 . При отсутствии своего варианта решения задания начертите подробную схему блока А1. Примечания 1). В статье ДПКдС использованы: ребус ДПКдС №1; и 5 авторских загадок: ЗЭТ (Загадки электронной тематики) №262, №427, №428, №432А, № 433. 2). Задачка взята из ИКЗ (Индивидуальных карточек – заданий РТО) и имеет номер ИКЗ № 059.
