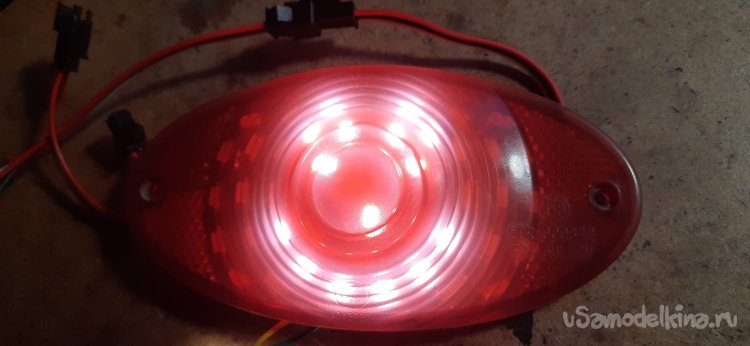

Приветствую Вас уважаемые самоделкины! Хочу сразу сказать, я самый обычный радиолюбитель. Просто делюсь своим опытом и скромным результатом своего творчества в свободное время. Архив с информацией находится по ссылке на яндекс-диске Есть у меня старенький дырчипед, (китайский 50 куб. мопед RХ-8) с очень скучным задним фонарём на обыкновенной лампе накаливания... И некоторое время назад, я сделал его чуть-чуть веселее, с улыбающимся смайликом. Конечно быстрее мой дырчипед не поехал, но передвигаться стало гораздо веселее как мне, так и другим водителям едущим позади меня.... Но захотелось что бы смайлик был хоть немного анимированным. Сначала думал на АТТiny 13 сделать простенькую схему, что бы в этом смайлике глаза моргали по очереди. Но потом я увидел в своих закромах пару бесхозно лежащих матриц 8Х8 на МАХ7219 И естественно ардуинку... В этом случае можно сделать более интересную анимацию смайлика, чем на 13 тиньке и старом фонаре... Одна матрица достаточно маленькая, я решил использовать две, так же реализовав режим "стоп" в котором плавно от центра по краям, загораются обе матрицы. За основу была взята такая схема подключения матриц к ардуинке. Но в моём случае я немного изменил подключение к ардуинке, в виду использования замечательной программы FLPog, в которой уже есть готовые блоки пользователя для работы с такими матрицами. Самое время воплотить все мои хотелки в реальность.... Хотя честно признаюсь, я думал что будет немного легче. После большого кол-ва выпитых чашек чая, съеденных лимонов и вариантов составления скетча в проге, у меня получилась такая "ужасная" схема заднего фонаря. Светодиоды Н2-Н19 добавил в качестве резервного режима "габарит - стоп", если схема со смайликом перестанет работать где-нибудь в пути. В моём случае просто включаю резервный режим переключателем S1 и спокойно еду дальше с более-менее работающим задним фонарём. Если вам это не нужно, то можно не заморачиваться и не собирать эту часть схемы. То была моя очередная хотелка.... Работает всё это безобразие, как то примерно так: Режим анимации смайлика в режиме "габарит" и постоянное свечение в режиме "стоп" В исходном состоянии переключатели S1, S2 разомкнуты! При включении габаритных огней, напряжение +12 В поступает на вход схемы "габарит", вариант резервного режима "габарит - стоп" пока не рассматриваю, он выключен! Через диод VD1 (защита от переплюсовки) +12 В поступает на вход стабилизатора VR2 с выходным напряжением +5 В, которое дополнительно фильтруется конденсатором С2 по ВЧ составляющей. Светодиод HL1 - индикация наличия +5 В, далее я установил защитный диод TVS от перенапряжения на 5 В. Поверьте, это очень нужный элемент для защиты микросхем по питанию от понижающих стабилизаторов, в случае их пробоя! Меня уже не раз выручал этот защитный диод от невнимательности. Саму ардуинку я запитал через диод с минимальным падением напряжения на переходе, что бы исключить зависание МК при резком повторном включении габаритов, из - за плавного разряда конденсаторов стабилизатора +5В. Далее начинает работать анимация смайлика в режиме "габарит". Посмотреть можно на видео. Анимация у меня получилась такая, на сколько позволили мои кривые руки, полное отсутствие знаний в программировании и наличие замечательной программы FLPog! Далее нажимаю на педаль "стоп", +12 В поступает через диод VD2 (исключает взаимное влияние "габарит" и "стоп") на стабилизатор VR2 для питания схемы. Так же +12 В поступает через резистор R5 на базу транзистора VT1, который открывается и подаёт лог 0 через ограничевающий резистор R7 (по факту можно не ставить) на цифровой вход ардуино D2, для включения режима "стоп". Согласно программе, в это время на матрице начинают плавно загораться светодиоды от центра к краям. В этом состоянии матрица будет светиться до тех про, пока на входе "стоп" будет присутствовать +12 В. То есть пока нажата педаль "стоп". Когда отпустите педаль тормоза, напряжение на входе "стоп" пропадёт, транзистор VT1 закроется, лог 0 на входе D2 ардуино смениться на лог 1. Светодиоды на матрице начнут плавно гаснуть от краёв матриц к центру, и продолжиться анимация смайлика в режиме "габарит". Режим "простой габарит - стоп". Я решил предусмотреть возможность возникновения вопросов при прохождении техосмотра по поводу анимированного смайлика. В этом случае нужно включить S2. В этом случае напряжение +5 В со стабилизатора VR2 через резиcтор R4 поступает на базу транзистора VT2. он отрывается и через ограничевающий резистор R8 (можно не ставить) подаёт лог 0 на вход D4 ардуины. В этом случае согласно программы, при включении габарита на матрице с пониженной яркостью загораются 2\3 части светодиодов по центру матриц. При нажатии на педаль стоп, матрица загорается почти полностью с повышенной яркостью. Типо имитация штатной двух-нитевой лампы накаливания 5+21W. Режим "резервный габарит - стоп". Я решил добавить по собственной инициативе, в случае отказа анимации, как говориться - на фанатизм... В этом случае нужно включить S1. В этом случае светодиоды Н2 - Н19 расположенные по краям фонаря, будут выполнять выполнять индикацию режима "габарит" через понижающий стабилизатор VR1 и диод VD5 и режим "стоп" через диод VD4 в качестве дублирущей функции. Настройка: при правильно собранной схеме. При исправных деталях и отсутствию ошибок в монтаже, данная схема начинает работать после первого же включения. Перед установкой на плату импульсного понижающего стабилизатора VR2 на LM2596, нужно выпаять подстроечный резистор с платы стабилизатора и впаять на его место постоянный резистор сопротивлением 1 кОм. В этом случае напряжение на выходе стабилизатора будет близко к +5 В. Обязательно проверить выходное напряжение перед установкой на плату! Так же возможно в вашем случае, необходимо подобрать токоограничевающие резисторы R10 - R15 диодов HL2-HL19 для адекватной работы в режиме "габарит - стоп". И подобрать резисторы R16 - R18 для выбора оптимальной яркости при минимальном нагреве SMD светодиодов подсветки номера. Детали: Резисторы: R1 - R9 любые малогабаритные, номиналы согласно схемы. В моём случае SMD 0805. R10 - R18 любые малогабаритные мощностью 0,25 Вт, номиналы согласно схемы в зависимости от типа используемых светодиодов. R16 - R17 аналогично предыдущим, в зависимости от используемых вами светодиодов. Диоды: VD1. VD2. VD4. VD5 любые низкочастотные с обратным напряжением от 50 В и прямым током от 1 А, например любые из серии IN4001-IN4007. VD3 любой супрессор (защитный диод) на напряжение 5 В. Например SMBJ5.0CA в корпусе DО-214. VD6 любой диод с минимальным падением напряжения на переходе, например ШОТКИ SS14. Светодиоды: HL1 любой малогабаритный имеющейся у вас, например круглый 3 мм от старой гирлянды с током 20 мА. HL2 - HL19 яркие SMD 5730 светодиоды с заявленным током 150 мА. HL20 - HL29 яркие SMD диоды с заявленным током 150 мА. Ток SMD светодиодов нужно ограничить что бы при длительном свечении летом их температура не превышала 45-50 градусов. Это важно, потому что текстолит плохо отводит тепло и светодиоды будут перегреваться и быстро сгорят..... Конденсаторы: С1, С2, С4 любые малогабаритные, керамические, ёмкостью 100 нФ напряжением 50 В. В моём случае SMD 1206. С3 любой электролитический ёмкостью 220-330 мкФ напряжением 25 В. Например К50-35. Транзисторы: VT1. VT2 любые маломощные, низкочастотные, n - p - n структуры с током коллектора 100 мА. Например BC547 или наш аналог КТ 315. Стабилизаторы: VR1 линейный стабилизатор +9В с током от 1А. Например L7809. Возможно его нужно будет поставить на радиатор, если попадётся совсем китайский.... VR2 с выходным напряжением +5В и током от 1,5 А, в моём случае импульсный на LM2596 (другого просто не было!). Линейный возможно придётся поставить на радиатор! Микроконтроллер: ARDUINO NANO, в моём случае совсем китайская копия LGT8F LED матрица 8Х8 на чипе MAX7219 2 шт. S1. S2 любой имеющийся у вас малогабаритный переключатель, я брал у китайцев. Возможно я допустил ошибки и неточность в описании.
