Электрощитовая может занимать небольшую площадь, но внутри работают НКУ, автоматы, силовые шины, частотные преобразователи, ИБП и другое оборудование, выделяющее тепло. В трансформаторных нагрузка ещё выше.
Поэтому вентиляцию электротехнических помещений нельзя рассчитывать только по площади или условной кратности. Сначала определяют тепловыделения, затем необходимый воздухообмен, проверяют летний режим и движение воздуха возле оборудования.
Почему расчёта по кратности недостаточно
Кратность показывает, сколько раз за час условно заменяется объём помещения, но не отвечает на главный вопрос: сколько тепла необходимо удалить.
Две электрощитовые одинакового размера могут иметь совершенно разную нагрузку из-за состава оборудования.
Расчёт строят по цепочке:
электрооборудование → потери мощности → тепловыделения → допустимый нагрев → необходимый воздухообмен.
Кратность остаётся дополнительной проверкой.
Откуда берутся тепловыделения
Часть электрической энергии превращается в тепло в проводниках, контактах, силовой электронике и трансформаторах.
Основные источники:
- трансформаторы;
- частотные преобразователи;
- автоматические выключатели;
- силовые шины;
- ИБП;
- шкафы управления и блоки питания.
Размер потерь зависит от конкретного оборудования и режима нагрузки, поэтому для расчёта желательно использовать паспортные данные.
Если точных значений нет, допускается предварительная обоснованная оценка с последующим уточнением.
Расчёт воздухообмена по теплоизбыткам
Необходимый расход воздуха связан с количеством выделяемого тепла и допустимой разницей температур.
Базовая зависимость:
L = 3600 × Q / (ρ × c × ΔT),
где L — расход воздуха, Q — тепловыделения оборудования, ρ — плотность воздуха, c — его теплоёмкость, ΔT — допустимое повышение температуры.
Полученный расход ещё не означает, что достаточно выбрать вентилятор с такой же паспортной производительностью. Необходимо учитывать сопротивление сети и реальное распределение воздуха в помещении.
Почему важно распределение воздуха
Расчёт м³/ч отвечает только на вопрос «сколько воздуха нужно». Не менее важно, куда он попадёт.

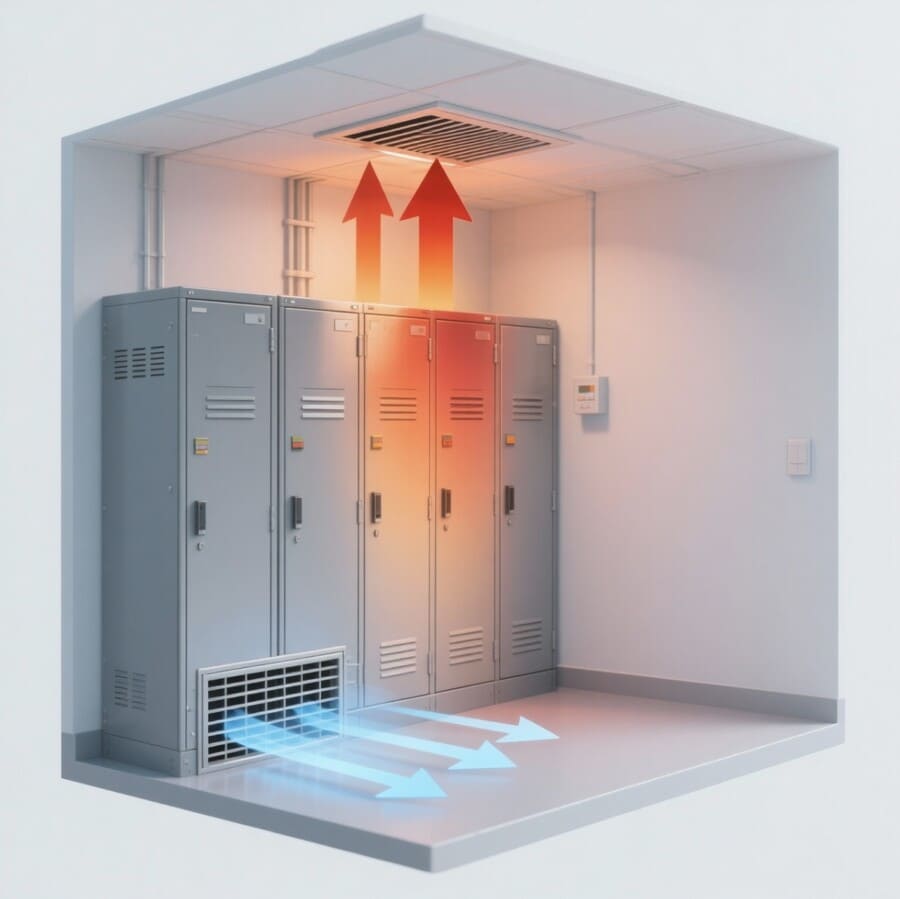

Для электротехнического помещения логична схема:
холодная зона → электрооборудование → горячая зона → вытяжка.
Холодный приток подают к нагруженному оборудованию, а нагретый воздух удаляют сверху.Приток желательно подавать к зонам, где он сможет пройти через наиболее нагруженное оборудование, а нагретый воздух удалять выше.
Шкафы, кабельные лотки, перегородки, фальшпол и другие конструкции могут перекрывать поток. Поэтому расположение решёток выбирают по фактической расстановке оборудования.
Электрощитовая, РУ и трансформаторная
Принцип расчёта общий, но характер нагрузки различается.
В электрощитовой необходимо отводить тепло от НКУ, шин, автоматов и силовой электроники.
В распределительном устройстве важны температурный режим ячеек и чистота приточного воздуха.
В трансформаторной основной источник тепла — потери трансформаторов. Даже небольшое помещение может потребовать значительного воздухообмена.
Для помещений с ИБП дополнительно учитывают нагрев преобразовательной части и особенности аккумуляторных батарей.
Фильтрация приточного воздуха
Для электротехнических помещений важна не только температура, но и чистота воздуха.
Пыль способна оседать на оборудовании, ухудшать теплоотвод и повышать требования к обслуживанию. Поэтому наружный приток обычно фильтруют с учётом условий на объекте.
Особенно это актуально для помещений рядом с производственными и складскими зонами.
Когда вентиляции недостаточно
В жаркий период температура наружного воздуха может быть слишком высокой, чтобы удалить расчётные теплоизбытки только вентиляцией.
Увеличение расхода в такой ситуации не создаёт холод. Если приточный воздух уже близок к максимально допустимой температуре в помещении, требуется дополнительная холодильная мощность.
Тогда применяют кондиционирование или комбинированную систему вентиляции и охлаждения.
Локальный перегрев
Даже при достаточном общем расходе возле отдельных шкафов может сохраняться повышенная температура.
Причины:
- поток не проходит через горячую зону;
- высокий шкаф перекрывает приточную струю;
- вытяжка расположена слишком близко к подаче;
- между оборудованием образуются застойные участки.
Поэтому увеличение производительности вентилятора не всегда решает проблему. Иногда эффективнее изменить воздухораспределение.
Автоматика и резервные режимы
Для помещений с критически важным оборудованием желательно предусмотреть контроль температуры и аварийные сценарии.
Автоматика может управлять вентиляторами, резервными агрегатами, клапанами и системой охлаждения.
При высокой нагрузке производительность увеличивается, а при отказе основного оборудования система переходит на предусмотренный резервный режим или передаёт аварийный сигнал.
Что проверить после монтажа
Пусконаладка должна подтвердить расчёт не только по общей производительности.
Проверяют:
- фактический расход притока и вытяжки;

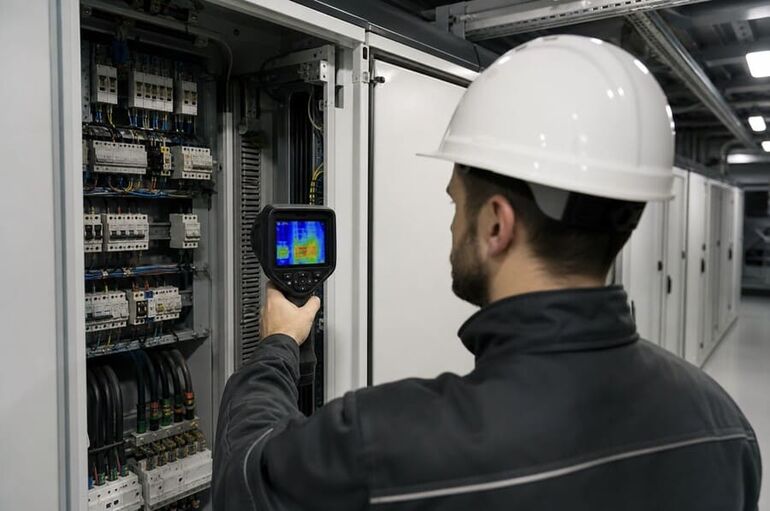

- температуру возле наиболее нагруженных шкафов;
- распределение воздуха;
- сопротивление фильтров;
- работу автоматики;
- летний режим и дополнительное охлаждение;
- резервные сценарии.
Особенно важно проводить измерения при реальной электрической нагрузке.
Вывод
Вентиляция электрощитовых, РУ и трансформаторных рассчитывается прежде всего по тепловыделениям установленного оборудования.
После определения тепловой нагрузки рассчитывают воздухообмен, проверяют распределение притока, фильтрацию и жаркий период. Если наружного воздуха недостаточно для охлаждения, требуется холодильная мощность.
Главный критерий — стабильный температурный режим электрооборудования во всех расчётных режимах, а не количество установленных вентиляторов.
