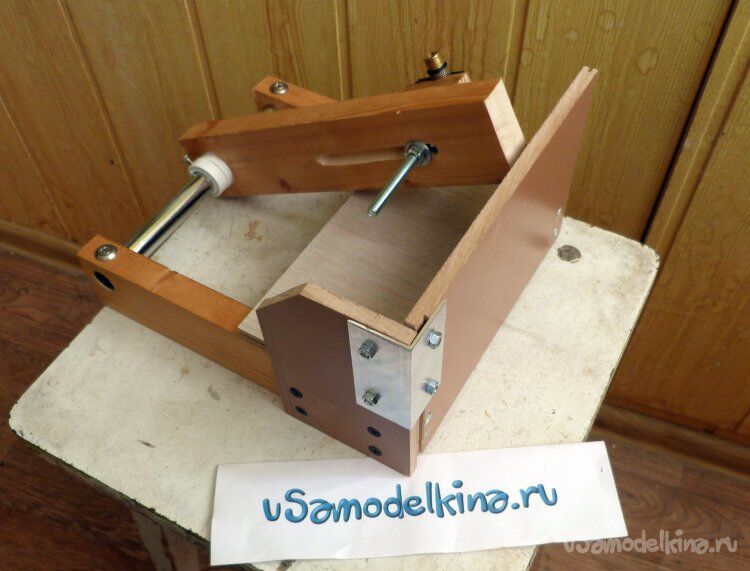

Недавно, прогуливаясь по просторам тырнета, наткнулся на непонятную конструкцию, которая называется (цитирую дословно) - "Компактный инструмент для резки стеклянных бутылок в деревянной раме Для домашних декоративных проектов и поделок из перерабатываемых материалов Резак 35x15 см". А непонятная она потому, что не понятно, что это за "Компактный инструмент", который по длине почти в два раза превышает необходимый минимум? Ибо длина "тела" бутылки, без горлышка, составляет в подавляющем большинстве случаев не более 20см. Непонятно, для чего служит болт, двигающийся в пазу? Непонятно, для чего насверлена куча отверстий в плечах, на которух установлена резьбовая шпилька? Непонятно, для чего вообще нужны эти плечи? И ещё много чего непонятного. И это продаётся за полторы тысячи рублей!!! Интересно, кто-то покупает? Когда-то, в начале девяностых, развлекался тем, что делал пивные кружки из бутылок от шампанского. Правда, тогда я их резал на токарном станке. На нём-же и обрабатывал, как края, так и всю цилиндрическую поверхность, делая её идеально ровной. Вот сейчас решил вспомнить молодость, и соорудить станок для резки бутылок, и не только. Благо, все необходимые материалы для его изготовления имеются в наличии, и ничего покупать не надо. Итак, для изготовления понадобилось - три отрезка рейки 50х25, два куска ламината, вернее - три, отрезок трубки Ø 16 мм. и отрезок полипропиленовой трубы Ø 25 мм. Трубка Ø 16 мм. применяется как рейлинг на кухне, и купить её можно магазине мебельной фурнитуры, либо стыбрить на кухне:). Винты, шурупы, гайки. Болт:) Изготовление не представляет никакой сложности, посему детально описывать не буду. В двух рейках, которые будут служить основанием, просверливаются отверстия Ø 16 мм. в которые будет вставляться трубка. В рейке, которая будет служить рычагом, просверливается отверстие Ø 25 мм. в которое вклеивается отрезок полипропиленовой трубы. Оказалось, что в эту трубу очень плотно входит 16-ти миллиметровая трубка, чем я и воспользовался. Так-же, в рычаге прорезается паз, служащий для точной регулировки положения стеклореза. На трубку надевается рычаг с вклеенной втулкой и два ограничителя, отрезанных от той-же полипропиленовой трубы. В ограничителях просверливаются отверстия, нарезается резьба, и вкручиваются винтики для фиксации ограничителей. Далее на трубку надеваются рейки основания, выравниваются по горизонтали, просто уложив на плоскую ровную поверхность, и сквозь рейки в трубке просверливаются отверстия. Рейки снимаются, в отверстиях в трубке нарезается резьба, опять надеваются рейки, и фиксируются винтами. Далее, к основанию шурупами крепится площадка из ламината, и так-же шурупами крепятся упорные пластины из того-же ламината. Одна для боковой поверхности бутылки, вторая - для дна. Для надёжности, эти пластины соединяются между собой алюминиевым уголком. Держатель стеклореза изготовлен из квадратного отрезка рейки. По центру просверливается отверстие для фиксирующего болта. Головка болта утапливается немного ниже плоскости. Приклеиваются ограничители, из любого подходящего материала, хоть из ДВП, и выбирается небольшое углубление для ручки. Прижимная пластинка изготовлена из стальной полоски, толщиной 2 мм. Держалка с приклеенными ограничителями вместе с прижимной пластиной зажимается в тисках, и в прижимной пластине, вместе с держалкой просверлиавются отверстия для прижимных винтов. С обратной стороны держалки, отверстия рассверливаются под гайки. В эти рассверленные отверстия запресовываются гайки и фиксируются суперклеем. Гайки должны быть утоплены миллиметров на пять. Дальнейшие действия логически понятны. Между ограничителями вставляется стеклорез, и фиксируется прижимной пластиной. Если используется нормальный стеклорез, ручку, если она мешает, можно открутить. А можно и не откручивать :) Всё, держалка, и по сути вся бутылкорезка готовы. Как пользоваться этой конструкцией, я думаю, объяснять не надо. Для испытания использую дешёвую бутылку из под пива. Первый блин, как говорится... Горлышко отвалилось прямо в станке. Качество реза оставляет желать лучшего. Очевидно, нужно приноровиться. Толщина стекла - 3 мм. Как-то, при закатке солений, обнаружилось пара 3-х литровых банок, в просторечии - бутылей, со сколами на горлышке. Для закатки они не годились, посему жена предложила их выкинуть, я предложил отрезать у них донышки, и из этих отрезанных донышек сделать блюдца под цветочные горшки. ОтрезАл тогда примитивным способом, прикрутив струбциной брусок с закреплённым стеклорезом к кухонному столу. Поскольку сейчас делаю более-менее удобную бутылкорезку, предусмотрел возможность всунуть в неё и 3-х литровые банки. А вдруг опять попадутся со сколами? Посему и получились такие огромные размеры. Если размеры направляющей трубки не позволяют установить стеклорез в нужное положение, нужно просто переставить держалку на другую сторону рычага. Если исключить бутыля, высоту упорных пластин смело можно уменьшать в два раза. Так-же в два раза можно укоротить планки основания и длину рычага. Вот тогда и получится " Компактный инструмент". И ещё. Для некоторых моих самоделок требовались бумажные тубусы, проще говоря, бумажные трубки намотанные из бумажных полос с клеем на оправку. Поскольку намотать полоску идеально ровно не получится никаким каком, и чтобы отторцевать эти трубки, приходилось городить конструкцию из обрезков реек, ламината, двп (чтобы угадать размер) прикручивать к верхней рейке лезвие, и прижимая трубку к столу и лезвию торцевать, что, согласитесь, не очень удобно. С этой бутылкорезкой эта проблема решается элементарно. Вместо стеклореза, в держалке закрепляется обломок лезвия выдвижного ножика. Сверху кладётся прокладка подходящей толщины, и зажимается пластиной. Вместо бутылки кладётся бумажная трубка и обрезается. Поскольку оправка для данной трубки имеет диаметр 32 мм. для установки в станок потребовались дополнительные подкладки под трубку из обрезков деревянных реек. Поскольку, ширина первого отрезанного кольца составляет всего пару миллиметров, отрезал не снимая с оправки. Кольцо отрезанное со второго конца, уже намного шире, посему попробовал отрезать без оправки. Получилось:) Ну вот пожалуй и всё. PS Предвидя вполне закономерный и обоснованный вопрос - А нафига нужен такой длинный болт, которым прикручивается держалка к рычагу? Отвечаю. Если вдруг, невзначай, попадётся бутылка с отличными от общепринятых размерами, и длины направляющей трубки не хватает, чтобы обрезать эту бутылку по максимуму, рычаг упирается в рейку основания между рычагом и держалкой вставляется прокладка необходимой толщины. Вот для этого у нужен длинный болт. Тапки кидать в комментах. Я их обязательно прочту.
