Роликовые каретки для линейных направляющих: устройство и виды

Роликовые каретки — это подвижные блоки линейных направляющих, в которых вместо шариков в качестве тел качения используются цилиндрические ролики. Конструктивно они решают ту же задачу, что и шариковые аналоги, обеспечивая прямолинейное перемещение с низким трением, но за счёт линейного контакта роликов с дорожкой качения обладают заметно иными эксплуатационными характеристиками работы узла.

Как устроена роликовая каретка

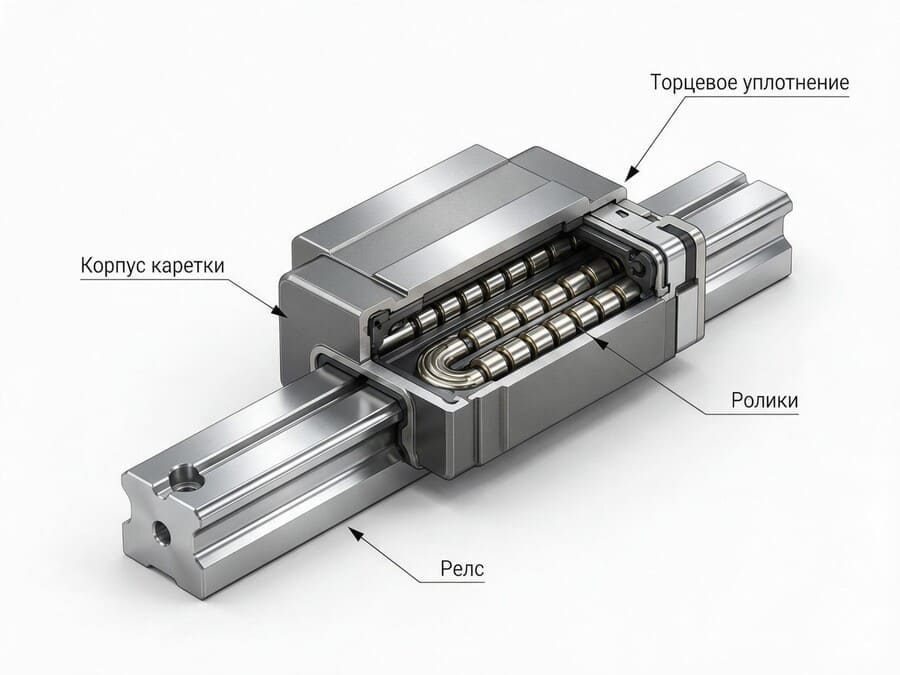

Роликовые каретки состоят из корпуса, дорожек качения, самих роликов и системы их рециркуляции по замкнутому контуру — аналогично шариковым аналогам. Ключевое отличие в форме тел качения: цилиндрический ролик контактирует с дорожкой не в точке, а по линии, что распределяет нагрузку на большую площадь и снижает удельное давление на металл.

Основные виды роликовых кареток

• Стандартные прямоугольные — крепятся сбоку, применяются в большинстве промышленных задач с высокой нагрузкой.
• Фланцевые — крепятся сверху или снизу, удобны при ограниченном пространстве и консольной нагрузке.
• С четырёхрядным расположением роликов — обеспечивают повышенную жёсткость и грузоподъёмность во всех направлениях одновременно.
• Прецизионные исполнения — с ужесточёнными допусками для задач, требующих высокой точности позиционирования при больших нагрузках.

Выбор конкретного вида зависит от сочетания требуемой грузоподъёмности, доступного пространства для монтажа и характера прикладываемой нагрузки — осевой, радиальной или моментной.

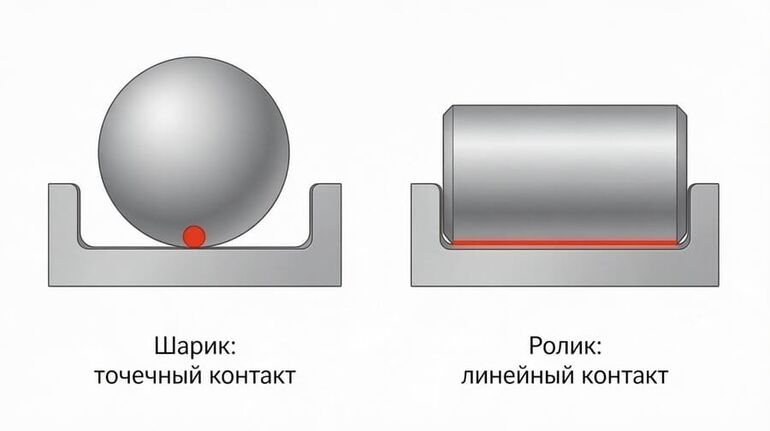

Почему линейный контакт важен

Линейный контакт ролика с дорожкой качения — главная причина, по которой роликовые направляющие обеспечивают статическую грузоподъёмность примерно на 30–50 процентов выше шариковых аналогов того же типоразмера. Большая площадь контакта снижает удельное давление на единицу поверхности, что позволяет каретке выдерживать значительно большие нагрузки без риска локального продавливания дорожки качения.

Обратная сторона такой конструкции — повышенная чувствительность к точности монтажа. Небольшой перекос рельса или каретки, который шариковый аналог перенёс бы без последствий, у роликовой конструкции может привести к неравномерному контакту роликов с дорожкой и, в отдельных случаях, к блокировке хода каретки.

Ресурс и расчёт срока службы

Ресурс роликовых направляющих рассчитывается по той же принципиальной формуле, что и шариковых, но с другим показателем степени, отражающим иную чувствительность к изменению нагрузки. На практике это означает, что при равной нагрузке роликовая каретка обычно обеспечивает больший пробег до появления первых признаков износа — до 100 километров против примерно 50 у сопоставимой шариковой модели того же типоразмера.

Материалы и термообработка

Дорожки качения роликовых кареток и рельсов проходят закалку до высокой твёрдости и последующую шлифовку — это необходимо, поскольку линейный контакт при высоких нагрузках создаёт значительные локальные напряжения в поверхностном слое металла. Недостаточная твёрдость или качество обработки быстро приводят к выкрашиванию дорожки и появлению питтинга — точечных повреждений, которые постепенно разрастаются и заметно снижают точность позиционирования узла со временем.

Сравнение с фланцевым и стандартным исполнением

Как и шариковые аналоги, роликовые каретки выпускаются в стандартном прямоугольном и фланцевом исполнении. Выбор между ними определяется теми же факторами: доступом для монтажа, наличием моментных нагрузок и требованиями к габаритам узла. Разница лишь в том, что при роликовом типе тел качения эффект от правильного выбора формы крепления проявляется ещё заметнее — из-за исходно более высокой грузоподъёмности конструкции ошибка в выборе типа крепления сильнее сказывается на общем ресурсе узла.

Применение в различных отраслях

Роликовые каретки чаще всего встречаются там, где сочетаются высокие нагрузки и требования к компактности узла: тяжёлые металлообрабатывающие станки, прессовое оборудование, крупногабаритные порталы автоматизированных линий. В таких задачах именно повышенная жёсткость и грузоподъёмность роликовой конструкции позволяют уменьшить типоразмер направляющей по сравнению с шариковым аналогом, сохранив требуемый ресурс узла при тех же или даже меньших итоговых габаритах конструкции.

Защита и уплотнения

Как и шариковые аналоги, роликовые каретки комплектуются торцевыми уплотнениями и нижними скребками для защиты от пыли, стружки и охлаждающей жидкости. Для тяжёлых промышленных условий производители предлагают усиленные варианты уплотнений с двойной защитой, что особенно актуально для станков, работающих с обильным охлаждением зоны резания и высоким уровнем стружкообразования.
