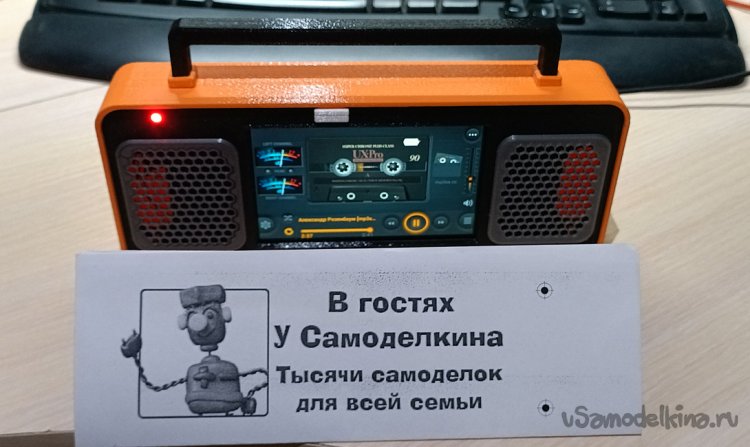

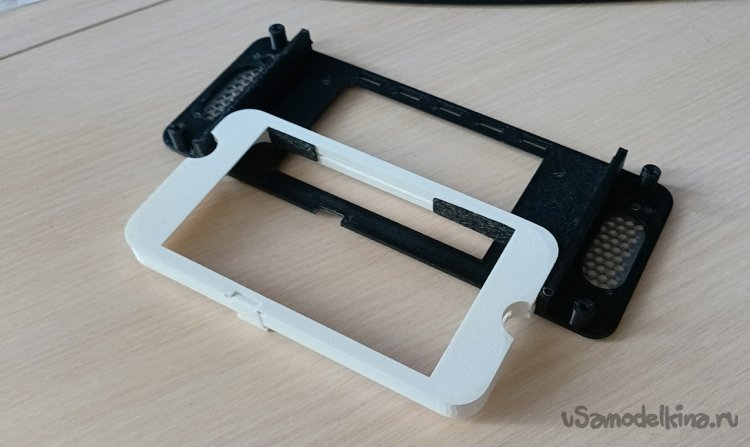

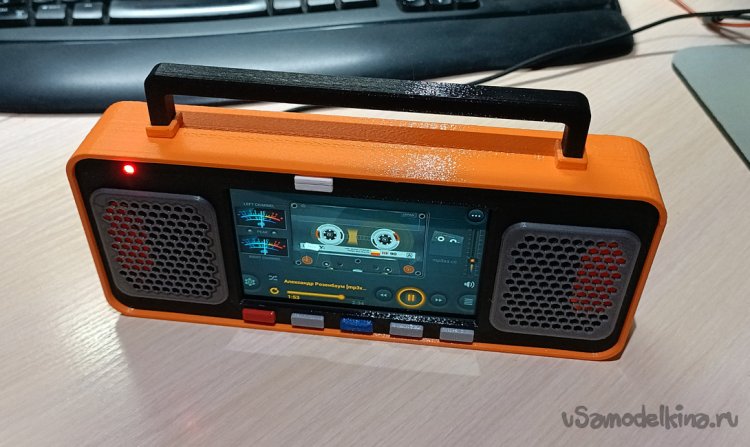

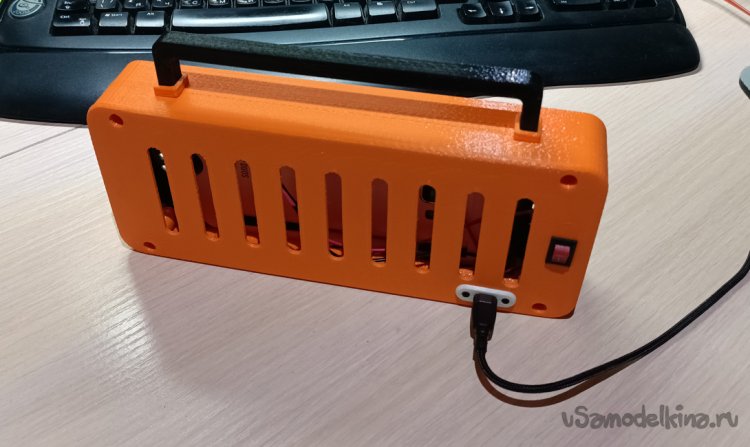

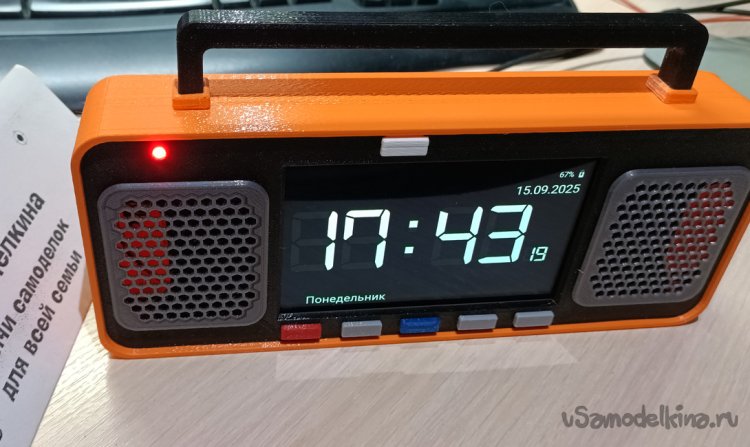

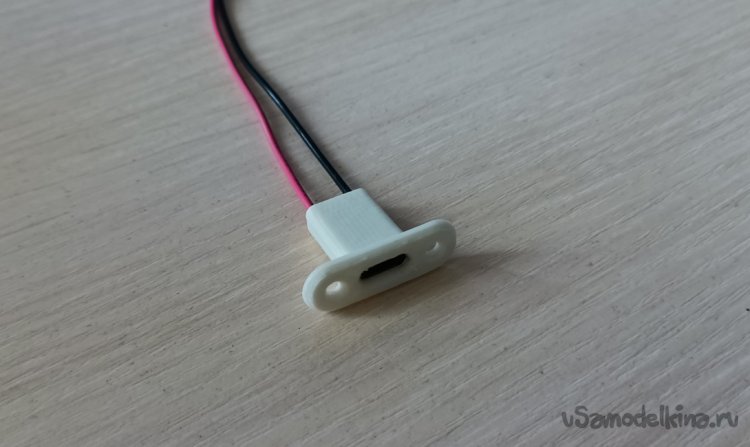

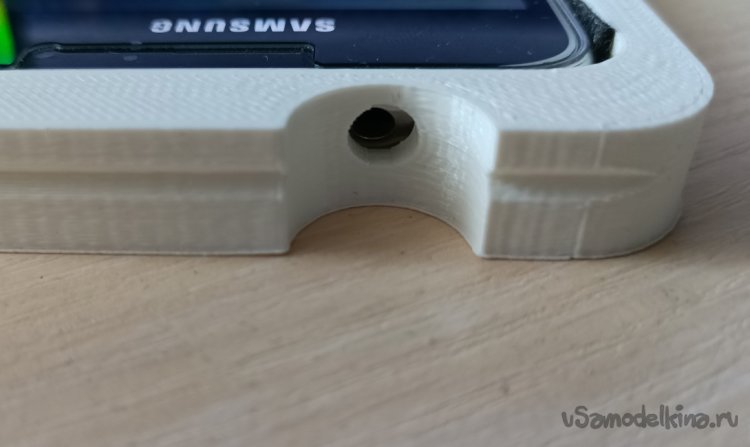

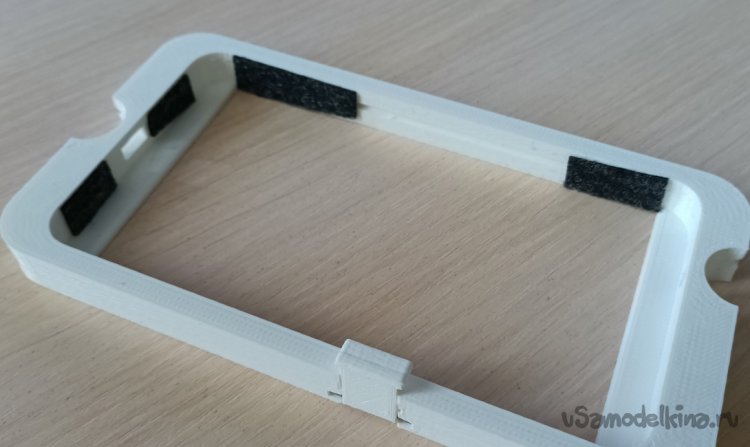

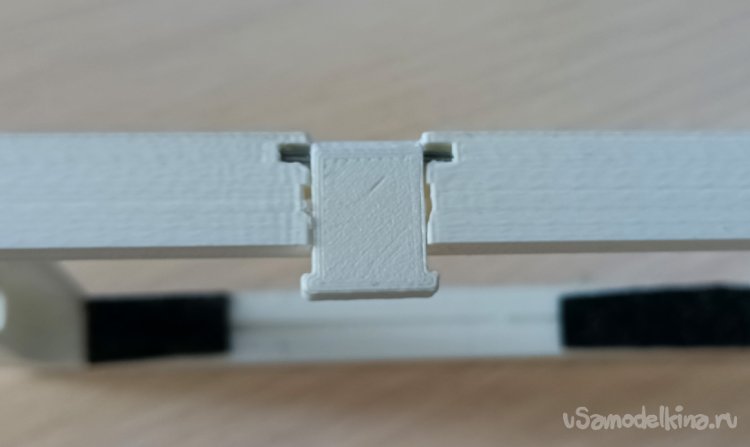

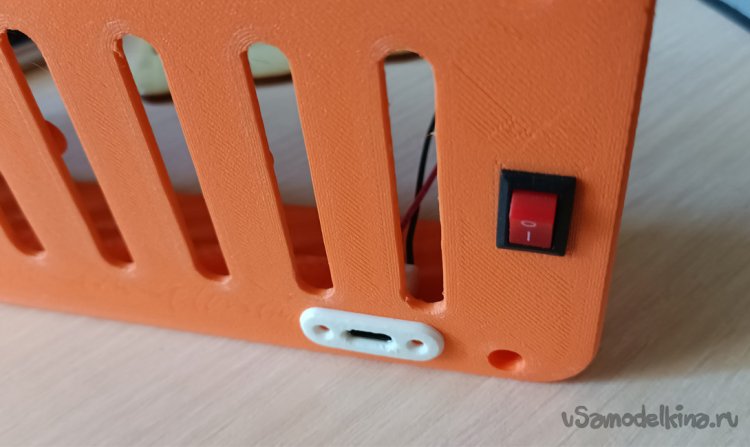

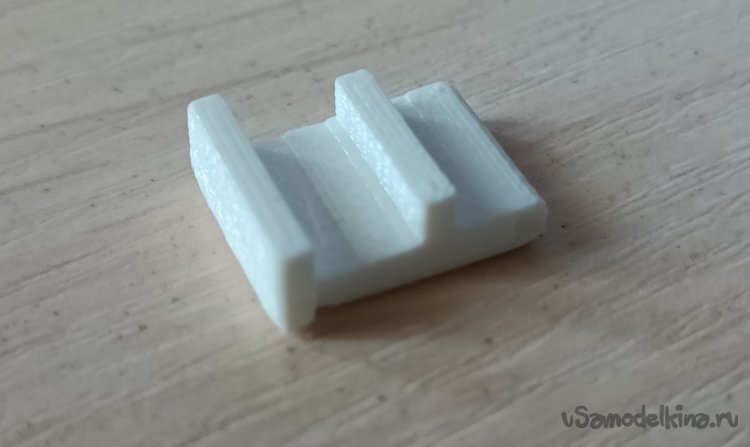

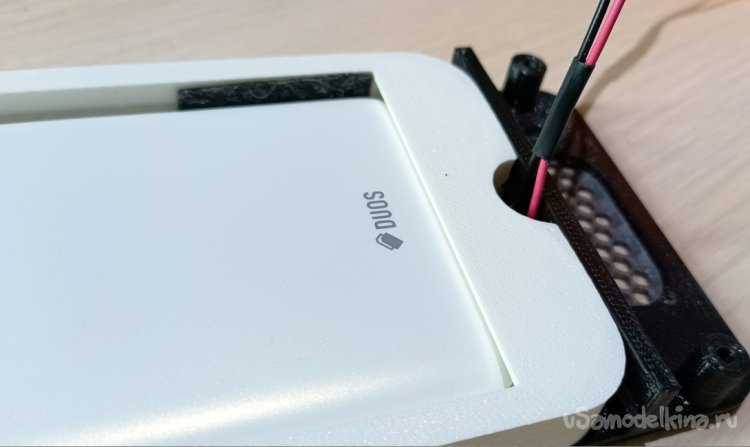

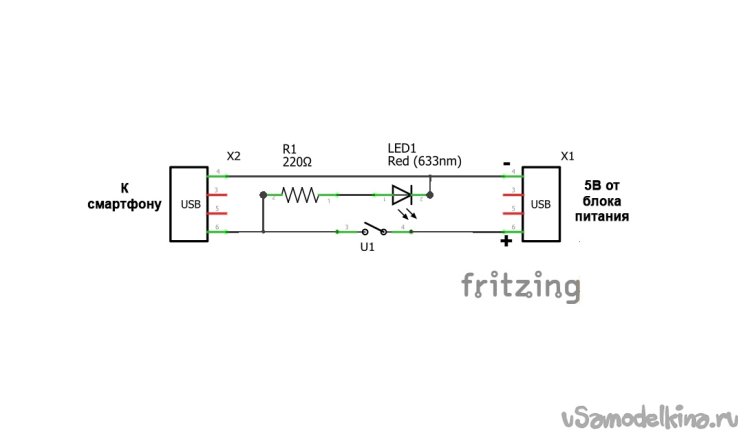

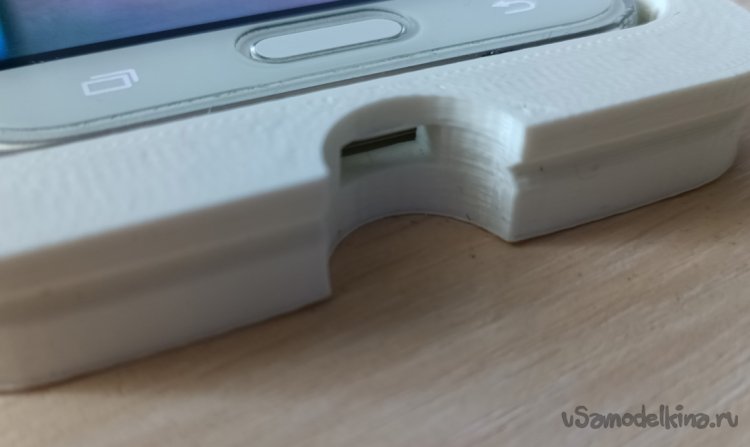

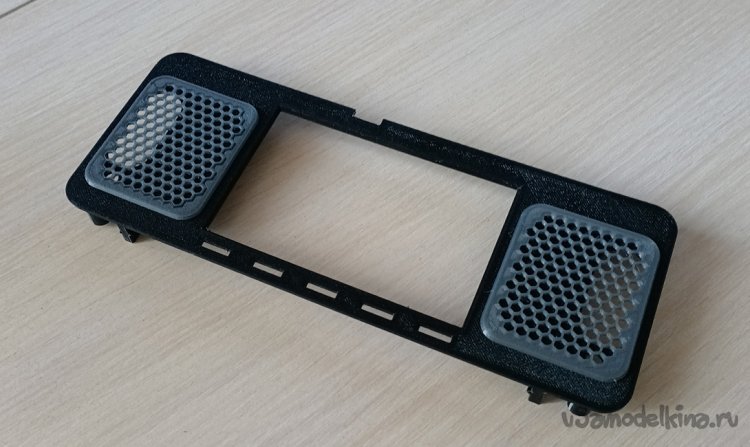

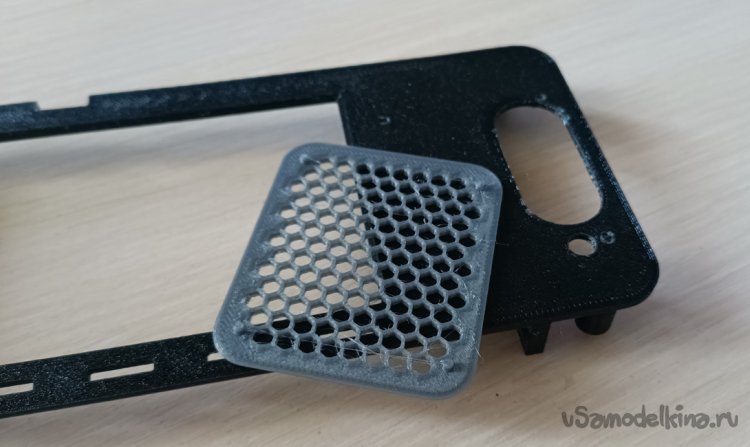

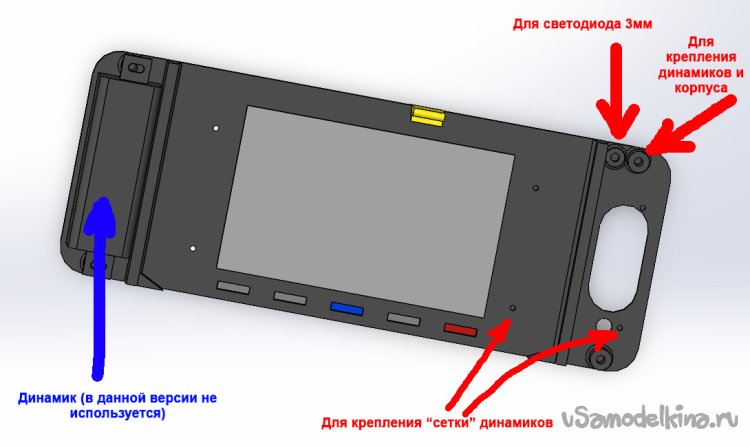

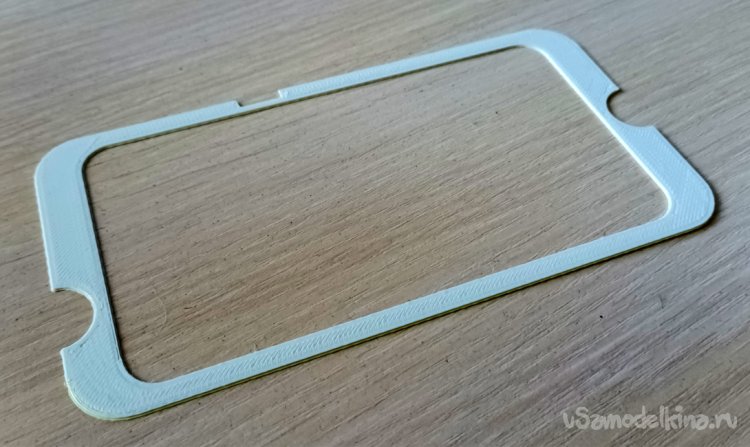

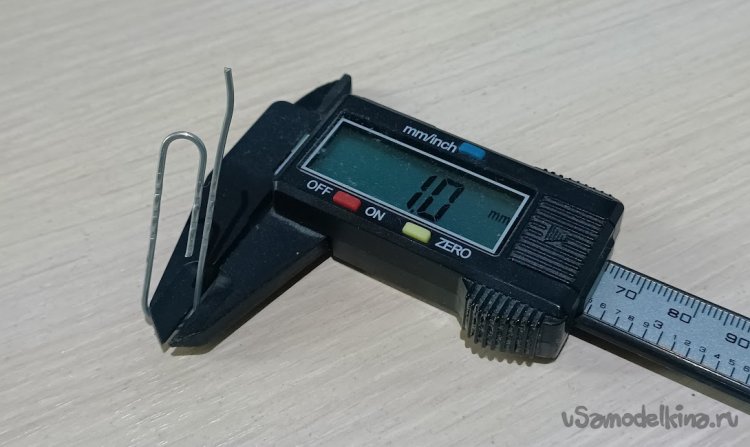

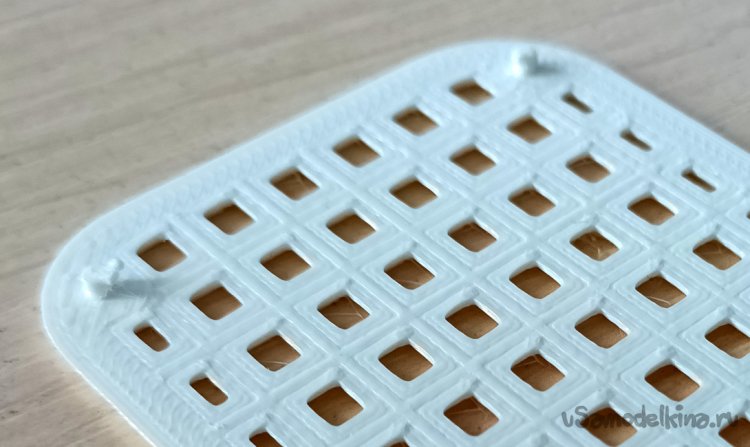

Привет Самоделкиным! Со временем смартфоны устаревают и на замену им приходят новые, более продвинутые модели. А что делать со старыми? У меня их 4 штуки. А это ведь полноценный медийный центр! Описание самоделки Если придать старому смартфону какой-нибудь образ, то он еще послужит, развлекая владельца, и может даже украсить рабочее место. Самоделка представляет собой создание ретро-корпуса в виде кассетника прошлого века. На эту идею подтолкнули увиденные в интернете скриншоты приложения для смартфона в виде кассетной деки. Приложение называется «Casse-o-player» (спасибо разработчику). Оно эмулирует на экране процесс проигрывания магнитофонной кассеты при воспроизведении mp3-файлов с соответствующими индикаторами и элементами управления. Осталась самая малость – придумать, как «обыграть» корпус? Была разработана сборно-разборная модель корпуса в виде стерео-кассетника. Корпус проектировался под конкретную модель смартфона. Задачи часто доставать его из этого корпуса не было, поэтому концепция такова: использовать в качестве медиа-центра имеющийся смартфон Samsung Galaxy J1 (2015) – экран 4,3 дюйма; смартфон вставляется в корпус однократно: вставил в корпус, подключил соединения, закрутил винтики - и забыл; управление (громкость, треки, плейлисты и пр.) – с экрана; использовать механическую кнопку смартфона вкл/выкл – для возможности погасить экран или выключить смартфон; обеспечить телефон внешним питанием, выключателем и индикатором внешнего питания; предусмотреть возможность размещения в корпусе динамиков, усилителя, аккумуляторной батареи (на перспективу). Для вызова функций других механических кнопок смартфона (Громкость, Home, Список приложений, Возврат) использовать приложение, которое позволяет вызывать эти функции на сенсорном экране. Нашел замечательное приложение (спасибо разработчику) «Мастер кнопок», которое позволяет решить проблему отсутствия доступа к механическим кнопкам. Внимание! В большей степени эта статья – руководство «Как можно сделать медиацентр из смартфона», т.к. размеры корпуса, размер видимой части экрана, расположение кнопок и гнезд спроектировано под конкретную модель смартфона. Проект легко адаптировать под другой похожий по размерам смартфон, сдвинув/уменьшив/расширив соответствующие прорези/отверстия в рамке для телефона. Но при значительном отличии может потребоваться перепроектирование элементов корпуса. Итак, приступим: Материалы и инструменты: Для работы нам понадобятся: 3D-принтер с пластиком нужного цвета (под цвет корпуса монитора - в данной реализации: оранжевый, цвет передней панели черный, «сетки» динамиков серые, любые другие цвета для псевдокнопок на панели); паяльник с припоем; соединительные провода для пайки; надфили, наждачная бумага для обработки пластика; винт M3x12 для скручивания корпуса и передней панели – 4шт.; винт M3x8 с шайбой для крепления ручки к корпусу – 2шт.; винт M2x8 с гайками для крепления разъема Type С – 2шт.; отвертки для винтов М3 и М2; ручная минидрель со сверлом 2мм и 3мм; скрепка канцелярская (50мм) или аналогичный отрезок стального прута диаметром 1 мм – длина до 15 мм; электронные компоненты (ссылки приведены исключительно для получения информации о внешнем виде и параметрах компонентов): - разъем Type-C «мама» (или любой другой для внешнего питания 5В) – 1 шт. (если использовать другой разъем, то необходимо будет переделать соответствующее гнездо или вывести шнур питания наружу через отверстие для разъема); - разъем микро-USB «папа» (для подачи питания непосредственно в гнездо смартфона) – 1 шт.; - кулисный выключатель 10х15 мм - 1 шт.; - светодиод 3мм (красного цвета) - 1 шт.; - резистор 150-220 Ом (зависит от тока светодиода, чем больше значение – тем меньше яркость) – 1 шт.; - блок питания (адаптер) 5В 1A с соответствующим разъемом для внешнего питания (в моем случае – Type C) - можно использовать адаптер от смартфона; Шаг 1: печать деталей корпуса на 3 D-принтере Для печати корпуса необходимо скачать архив с stl-файлами (). В слайсере выбрать стандартное или высокое качество печати. Распечатать все элементы корпуса. Детали печатаются без поддержек, но в зависимости от пластика и положения детали на столе принтера может понадобиться использование режима «брим». Необходимо распечатать: рамку-держатель для смартфона; механическую «кнопку» питания смартфона; лицевую (переднюю) панель; «сетки» на отверстия для динамиков; цветные псевдокнопки на лицевую панель; корпус; ручку с проставками (проставки опционально); корпус для разъема Type С («мама»). Чтобы убедиться, что рамка-держатель подходит для смартфона (размеры, позиции отверстий для кнопки и разъемов), можно напечатать пару слоев рамки и примерить получившийся шаблон. Если шаблон подходит - смело печатаем рамку. Внимание: размеры «окна» передней панели и рамка-держатель для смартфона зависят от размера смартфона (на случай, если будет производится изменение модели). В конкретном случае нужно будет спроектировать/скорректировать переднюю панель и рамку-держатель под свои нужды. Далее печатается «механическая кнопка» и с помощью части скрепки крепится к рамке (скрепку вставить в «кнопку» и вложить в рамку). Длину скрепки подобрать так, чтобы она не выпадала из соответствующих пазов в рамке. На внутреннюю сторону рамки можно наклеить тонкий мягкий материал (типа тонкого автомобильного карпета), чтобы смартфон не болтался в рамке. Лицевая панель печатается «лицом» вниз. Чтобы узор на панели был равномерным, отверстия под светодиод и для «сеток» сделаны не сквозные. После печати необходимо отверстия для «сеток» досверлить сверлом 2 мм, а для светодиода – сверлом 3 мм. В зависимости от усадки пластика может потребоваться рассверлить отверстия для соединения с корпусом винтами М3. «Сетки» печатать лицевой стороной в стол. После печати обработать «ножки» - убрать свисающий пластик и «сопли», если они образовались. Кнопки печатать лицевой поверхностью на стол цветным пластиком. В моем случае: красным, синим и серым. Корпус печатать задней стенкой на стол. После печати прочистить отверстия для винтов. Корпус печатается дольше всего. (В следующей версии видимо нужно разделить его на 2 части, так как большой риск отслоения от стола) Ручка печатается «лежа». Проставки при необходимости можно напечатать цветом корпуса. Корпус для разъема Type С печатается без поддержек. К разъему Type С («мама») припаиваются в соответствии со спецификацией (обычно крайние контакты) провода питания. Провода просовываются в корпус для разъема. За эти провода разъем втягивается в корпус – он должен плотно полностью войти во внутрь. Если разъем болтается внутри корпуса, то можно снаружи слегка поджать паяльником пластик. Шаг 2: сборка электрической схемы После печати и обработки деталей можно собрать макет и проверить его работу. Для этого устанавливается выключатель и разъем на заднюю стенку корпуса. Для выключателя может потребоваться поработать надфилем – подогнать размер отверстия. Разъем прикручивается винтиками М2 с гайками. Далее необходимо подключить разъемы и электронные компоненты согласно приведенной схемы. X1 – разъем, закрепленный на корпусе, к которому подключается блок питания (адаптер). Х2 – разъем микроUSB, подключаемый к смартфону. U1 – выключатель, установленный на задней панели корпуса. LED1 – светодиод, устанавливаемый на лицевую панель в соответствующее отверстие. R1 – токоограничивающий резистор. При пайке проводов к разъемам X1 и X2 контролируйте правильность соединения контактов «+» и «-». Распиновку уточняйте по соответствующей спецификации к разъему (легко можно найти в интернете). Разъем X2 используется в разобранном виде для экономии места в корпусе. В таком виде разъем полностью помещается в рамке-держателе. После соединения всех электронных элементов необходимо проверить корректность соединений и работоспособность схемы. Для чего подключить телефон и адаптер к схеме и убедиться, что питание на телефон подается, выключатель размыкает цепь, а светодиод светится при включении питания. Шаг 3: сборка лицевой панели Сборка лицевой панели происходит в следующем порядке: вставить «сетки» в соответствующие позиции: если отверстия просверлены и почищены «ножки», то «сетка» при нажатии в районе «ног» плотно со щелчком входит в панель и надежно держится; аналогично вставить псевдо кнопки в нижнюю часть лицевой панели. Псевдокнопки должны плотно войти в посадочные отверстия. Если не входят – расширить надфилем, если свободно входят и выпадают – можно с внутренней стороны аккуратно поджать паяльником или клеем; установить и настроить в смартфоне необходимые приложения (плеер и виртуальные кнопки, упомянутые в начале статьи, или аналогичные программы). Скопировать или настроить плей-листы для плеера (на микроSD-карту телефона, по сети или в облаке). Убедиться, что все корректно работает и возможно управление без физических кнопок; вставить смартфон в рамку-держатель, убедиться, что механическая кнопка при нажатии включает/выключает экран; подключить к смартфону разъем микроUSB; вставить рамку-держатель в салазки на внутренней стороне лицевой панели, чтобы рамка полностью скрылась за лицевой панелью. При этом провод от разъема микроUSB должен размещаться в соответствующем полукруглом вырезе и не мешать рамке двигаться по салазкам; Шаг 4: сборка корпуса Перед сборкой корпуса и лицевой панели необходимо прикрутить верхнюю ручку. Для надежности использовать винтики с шайбами (опционально, т.к. большой нагрузки ручка не несет). Лицевую панель в собранном виде необходимо вставить в корпус и винтами М3 (или подходящими саморезами) скрутить с корпусом. Если все собрано корректно, то при включении музыка должна играть, диод на лицевой панели показывать наличие внешнего питания. Заключение Это первый вариант реализации ретро-кассетника. Есть мысли по улучшению дизайна и функциональности (например, использовать корпус как офисный органайзер для карандашей и ручек, включать-выключать автоматически по расписанию, использовать как напоминалку или будильник, использовать как монитор видеонаблюдения и т.д.). В процессе работы попробовал установить приложение, показывающее на экране большие часы (в магазинах легко можно найти такие) – тоже симпатично и практично. Внутри корпуса сделаны крепления для установки динамиков, усилителя, зарядной платы и аккумулятора (например, 18650). Что обеспечит более громкий сигнал и более длительную автономную работу. При необходимости можно доработать этот функционал без переделки корпуса. Конечно качество звука из этой говорилки, мягко говоря, «не очень», но ничего не мешает передавать сигнал на нормальную колонку по блютуз. Также можно попробовать использовать красивые приложения интернет-трансляций (видео, музыка, погода и пр.). Напишите в комментариях, какие конкретные приложения можно использовать в таком медиа-центре. Успехов в реализации и новых идей!
