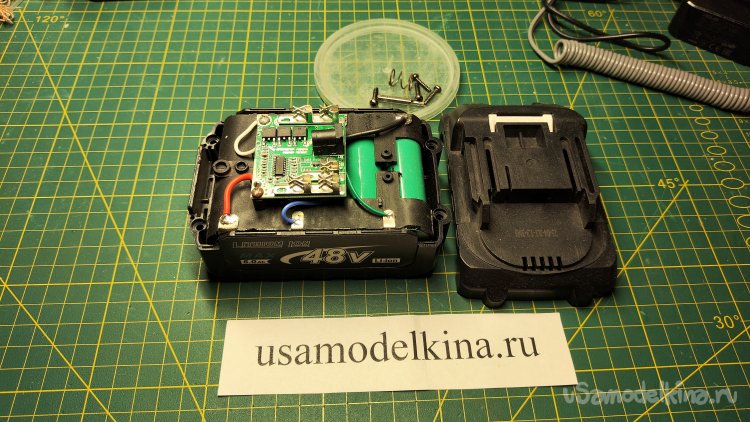

На рабочем столе аккумуляторная батарея из «дешманского» набора коллеги. Ранее я ремонтировал родное зарядное устройство этого набора (ссылка), менял аккумуляторы в двух батареях (ссылка), уменьшал ток зарядки дополнительно купленного зарядного устройства (ссылка). Одна из родных батарей перестала заряжаться. Разбираю батарею для диагностики. На всех аккумуляторах напряжение в пределах нормы, на транзисторном ключе, который управляет зарядкой, нет разрешающего заряд сигнала управления. Управляет зарядом - разрядом контроллер cellwise сс9053, на который в интернете нет информации. Конечно, управление плюс-минус типовое, но искать по дорожкам сигналы не особо хочется, так как новая плата по минимальной цене продается за 8 бел. руб. Есть и более дорогие, но зачем, если и эта будет работать. Почему не поискал саму микросхему? А вдруг там дело не в ней, может трещина на плате или обрыв резистора. Приехала новая плата. Контроллеры у них отличаются, хоть платы и очень похожи. Это контроллер старой платы: Контроллер новой платы: Транзисторы ключа разрядки старой платы: Транзисторы новой платы: Диоды цепи заряда старой платы (40В 3А): Диоды цепи заряда новой платы (40В 2А), на них немного сэкономили. Рядом восьминогий корпус транзисторного ключа FDS9435A (30В 5,3А 0,045Ом): Транзистор ключа заряда старой платы (30В 4,1А 0,05Ом): На новой плате присутствует внешний термодатчик, который можно закрепить прямо на аккумуляторах: Обратная сторона новой платы. От первой проверки батареи аккумуляторов до покупки новой платы прошло несколько недель. Необходимо убедиться, что неисправность никуда не пропала. Подключаю в зарядный разъем кабель. Измеряю напряжение на аккумуляторах: На блоке питания, к которому подключил провод зарядки, выставил напряжение 22В, тока нет, зарядка не идет: На плате напряжение зарядки есть: Может, не хватает напряжения? Поднял на блоке питания напряжение до 24В, тока нет. На плате напряжение есть. Неисправность осталась. Меняем плату. Отпаял провода. Термодатчик располагаю между двумя аккумуляторами и фиксирую его скотчем. Закрепляю саморезами новую плату. Ах, да. Надо же проверить было напряжение на каждом аккумуляторе: На аккумуляторах все норм. Припаиваю провода новой платы к аккумуляторам. На клеммах есть выходное напряжение. Подключаю батарею на заряд. Появился ток заряда, на блоке питания ограничен выходной ток, поэтому выходное напряжение снизилось. Напряжение на батарее постепенно растет, уже 18 В. Проверяю зарядку через разъем. Все работает. Собираю аккумуляторную батарею. Старая плата. На ней, в отличие от новой платы даже есть какая-то маркировка. Но это не спасло плату от выхода из строя. Конечно, цена этого набора инструментов очень низкая и соответствует качеству исполнения. Хотя сами инструменты до сих пор работают, но вот аккумуляторные батареи и зарядки оказались очень низкого качества. Хорошо, что они заменяемые, да и платы в батареи есть в продаже. Но для себя я бы такой набор не купил.
