Решил поделиться ещё одним своим изделием. Поскольку делал я его довольно давно, и в процессе изготовления было не до фиксации этапов работы на ф/аппарат, эти этапы будут представлены в графическом формате.
Итак, поскольку все имеющиеся книги в книжные шкафы в кабинете не вмещались, в гостинной, спальне и на кухне для них места тоже не нашлось, было принято решение разместить их в коридоре, ибо больше негде. Проблема была совместить несовместимое - книги с одеждой, ибо в коридоре, он-же и прихожая должна быть вешалка. Так-же, поскольку коридор достаточно длинный и узкий, стеллаж с прямыми горизонтальными полками зрительно ещё увеличит его длину, и уменьшит высоту. То бишь, зрительно коридор будет казаться ниже и длиннее. Посему было принято решение делать полки волнообразными, и расстояние между полками тоже делать разным. Это ответ на вопрос - а почему не сделал прямые?
Наиболее ответственным и трудным было сделать проект, ибо пришлось учитывать множество факторов. Это и размеры книг, и габариты одежды и обуви, и амплитуда волны, и т.д. и т.п.. Поскольку карандашом на бумаге делать проект довольно долго и муторно, делался он в векторном графическом редакторе.
Первым делом был сделан внешний вид.
Но поскольку книги имеют довольно большой вес, полки с такими размерами под этим весом прогнутся. Из современного ЛДСП полки с такими габаритами прогнутся даже под собственным весом, проверено. Посему было принято решение ставить дополнительные опорные перегородки, а чтобы они не сильно выделялись, делать их уже основных вертикальных стоек. Далее нужно было определиться с "волнистостью" полок, и с контурами вертикальных стоек. В результате был принят этот вариант.
Дальше было проще. Прибавляю по паре сантиметров к ширине полок и вертикальных стоек и заказываю распил. Естественно прямоугольный.
Всю волнистость буду вырезать дома лобзиком.
Распил прибыл. Первым делом вырезаю согласно проекту вертикальные стойки. Поскольку лобзиком и прямые линии прорезать точно весьма проблематично, то кривые и подавно, посему неизбежны небольшие отклонения от расчётной линии. Поэтому горизонтальные полки вырезаются исходя из фактически получившегося размера вертикальных стоек. Именно для этого и прибавлялись два сантиметра к ширине полок при заказе распила. После вырезания кривых, все огрехи распила удаляются наждачной бумагой. Но удалить сколы на поверхности ЛДСП наждачкой не получится, а применять фрезер в условиях обыкновенной городской квартиры не есть хорошо, ибо пылюки будет неимоверно, да и визг фрезера неблаготворно действует на соседей, кромки решил оклеивать П-образной кромкой. Так называемой - пэшкой, ибо края этой пэшки заходят на плоскость ЛДСП и скрывают сколы. Не самый лучший вариант, но наиболее приемлемый в данной ситуации. Наношу карандашом на вертикальные стойки горизонтальные линии средины полок.
Приступаю к монтажу. На крайней левой стойке, на линиях, на которых будут горизонтальные полки просверливаю два отверстия, и сквозь эти отверстия креплю стойку к левой стенке. Естественно, просверлив в ней отверстия и вставив дюбеля.
Поскольку далеко не факт, что угол между стенами имеет 90°, приложив горизонтальную полку, при помощи прокладок из ДВП между стойкой и стеной добиваюсь прямого угла.
На линиях обозначающих положение горизонтальных полок, высверливаю по два отверстия Ø8 мм. для шкантов.
Высверливаю ответные отверстия на торцах горизонтальных полок.
Прежде, чем устанавливать нижнюю полку, конфирматами креплю снизу этой полки опорную перегородку, и с этой перегородкой устанавливаю нижнюю полку.
Кстати, забыл сказать. На горизонтальных полках тоже карандашом проводятся линии посредине полок. По этим линиям будут устанавливаться опорные перегородки.
Теперь, сверху полки, по намеченной линии так-же сверлю два отверстия Ø8 мм. под шканты. Такие-же отверстия сверлю снизу второй полки. Просверливаю ответные отверстия на торцах опорной перегородки, и посадив на шканты опорную перегородку, так-же на шканты в вертикальной стойке и перегородке, устанавливаю вторую полку.
Ну, не люблю я выступающие на лицевой поверхности шляпки конфирматов. Даже замаскированные.
Чтобы установить третью полку, понадобится какой-то временный упор. То бишь, рейка соответствующих размеров.
С третьей, и четвёртой полками проделываю те-же операции, что были проделаны с первой и второй полками, только снизу третьей полки отверстия просверливать не нужно, ибо в этом месте ничего крепиться не будет.
Устанавливаю третью, и четвёртую полки соответственно предыдущим, с той разницей, что третья полка будет опираться не на опорную перегородку, а на опорную рейку.
На вторую вертикальную стойку с тыльной стороны, в местах пересечения с горизонтальными полками прикручиваю два рамных уголка. Делается это для крепления стеллажа к стене. В последствии, эти уголки будут перекрываться горизонтальными полками, и видно их не будет. Прикручиваю конфирматами вторую стойку к установленным полкам, и шурупом через уголок к стене.

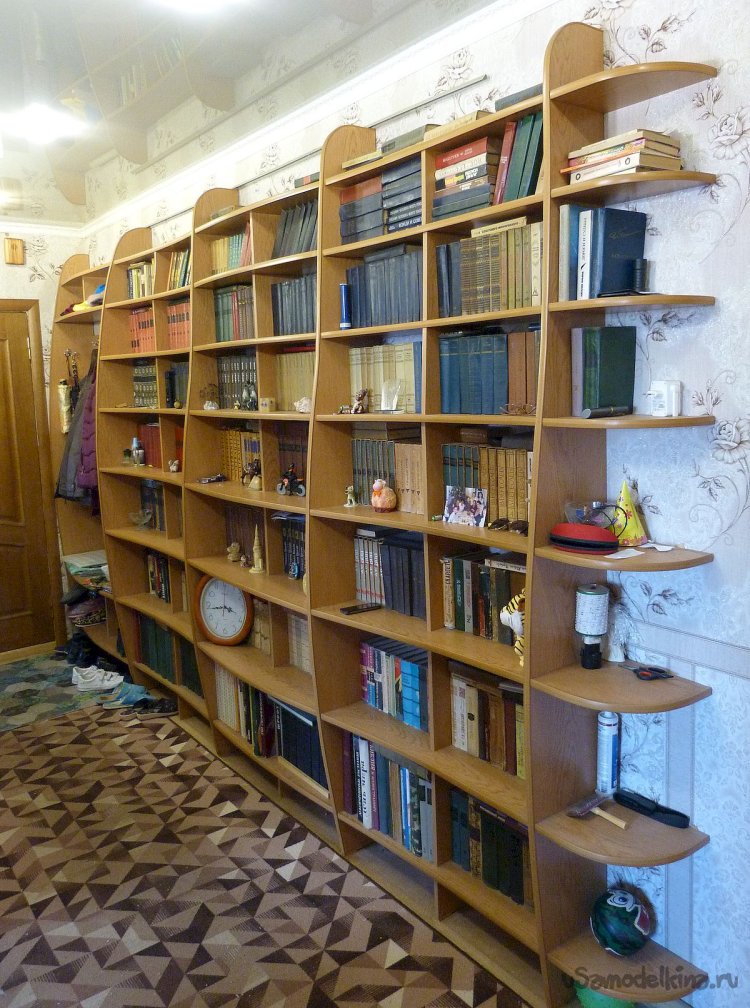

Первая секция готова.
На линиях установленной стойки высверливаю отверстия под шканты, и ответные отверстия на левых торцах полок второй секции. Далее просто устанавливаю полки согласно алгоритму первой секции. Первая полка устанавливается с прикрученной конфирматами перегородкой, на неё на шкантах устанавливается следующая перегородка. Сверху кладётся полка и прикручивается к перегородке конфирматами.
И так все последующие полки. Верхняя полка кладётся на шканты. Далее конфирматами прикручивается следующая вертикальная стойка с прикрученными с тыльной стороны уголками. И так монтируются все последующие секции.
К последней, пятой, вертикальной стойке, конфирматами прикручиваются закруглённые внешние полки и с тыльной стороны фиксируются рамными уголками.
Стойка с прикрученными полками к внутренним полкам крепится шкантами. Вот и всё.
Благодарю за внимание
