Доброго Всем времени суток!
Продолжаю свои проекты, из серии «Вторая жизнь» старых вещей.
Статью по восстановлению системы ВЕГА 50 АС – 104, с усилителем 50У-122С, я уже публиковал на сайте и решил дальше продолжить работы в этом направлении.

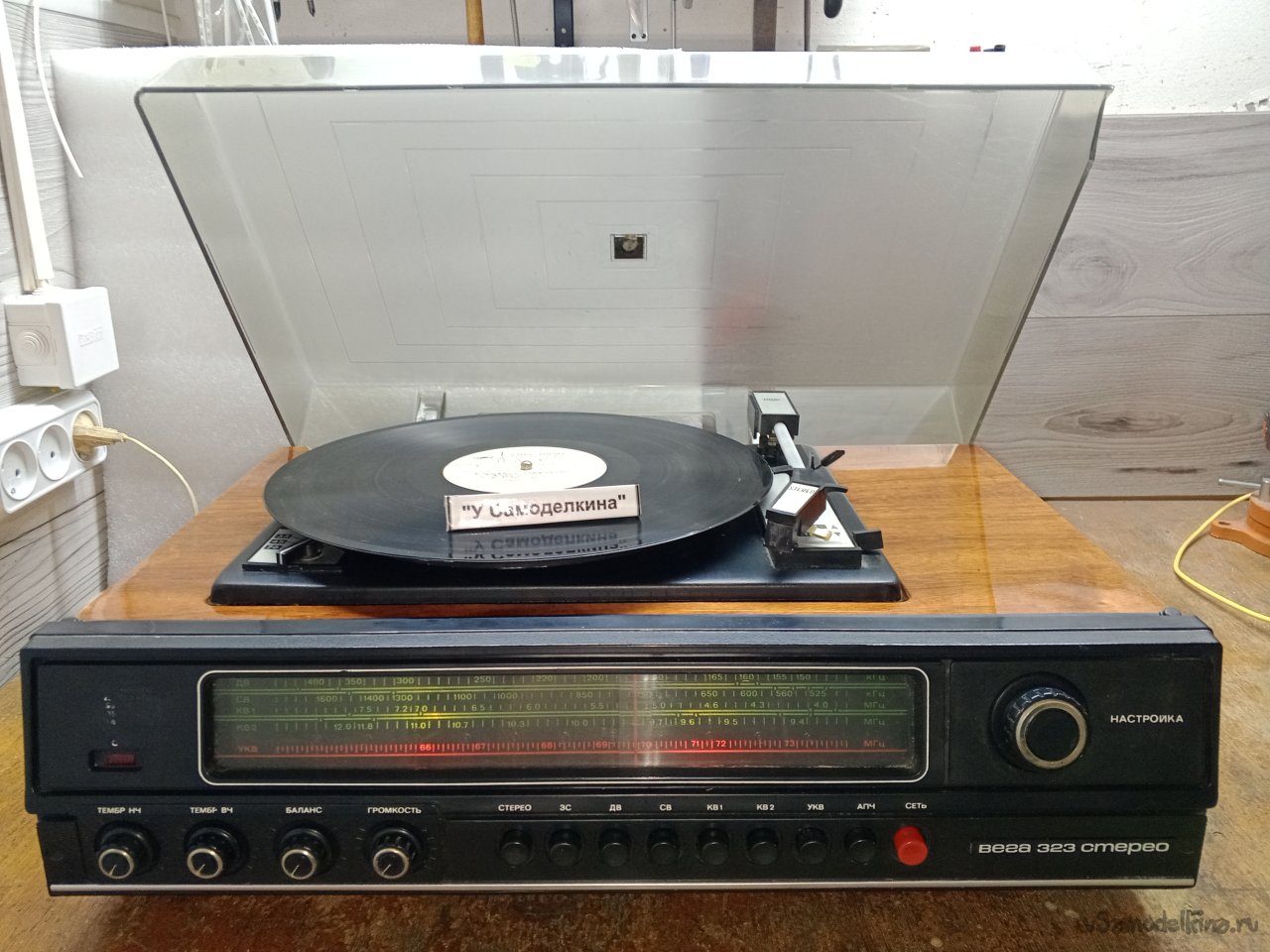

Досталась мне, за недорого, радиола ВЕГА 323 Стерео. Вообще, изначально я хотел просто привести ее в порядок по внешнему виду + чтобы можно было прослушивать записи с виниловых пластинок + приколхозить современную приблуду с тюнером и блюпупом, а потом прослушивать через выше указанную акустику, но опубликованная статья на сайте «У Самоделкина» JERRI, поменяла мои планы. Попробуем «раздвинуть горизонты» УКВ диапазона. Почитал по этому поводу материал по теме «Переделка УКВ блока». Автор статьи доступно описал порядок переделки, так же некоторый материал из статьи, использую в своей публикации. Посмотрел видео - решено буду пробовать.
И так, займемся «пациентом».
Материалы и инструменты:
Материалы:
- Вспененный капрон.
- Клей столярный.
- Радиодетали.
- Уайт спирит.
Инструменты:
- Бокорезы.
- Нож, скальпель технический.
- Отвертка +-.
- Паяльник с принадлежностями.
- Плоскогубцы.
- Струбцины.
- Тестер.
- Фен строительный.
ШАГ 1. Разборка.
Еще раз подключил радиолу, проверил работоспособность проигрывателя, послушав Добрынина и «погонял» радио, на всех диапазонах – тишина.
Разборку начал с задней картонной крышки. Розетка, с предохранителем, запитывающего провода, была «в обнимку» с двух сторон закручена на картонную стенку. Судя по контрольной пломбе на винте, и остаткам упаковочной пленки по краям на ЭПУ (электро проигрывающем устройстве), «я у радиолы был первый». Забегая наперед, после «помывки» картонки, немного размочив, положил ее под гнет, для выравнивания, «под чутким контролем младших Вег».
Снял диск с резиновой накладкой. Открутив винты и шурупы в нижней части, снял декоративные пластмассовые накладки и освободил раму с платами. На ЭПУ, открутил винты стоек с фиксаторами. Снял ЭПУ, вынув амортизирующие пружины из гнезд на корпусе, отсоединил провод, запитывающий электропривод + провода правого и левого каналов. Вытащил раму с платами. Да уж, тараканник знатный был… Все металлические части, провода, платы, корпус и т.д., все в тараканьем гумне и хитиновых останках. Ладно, не сильно брезгливые, продолжим.
Когда ставил раму набок, что-то звякнуло об стол – монетка СССР вывалилась откуда-то – 2 копейки 1979 года ( газировка без сиропа - 2 стакана, позвонить, изделие №2, киловатт электроэнергии, 2 коробка спичек, пулька в тире, тетрадка 12 листов… ) – приятная находка, расценил как добрый знак. Начистил монетку и положил в мастерской на память.
Разобранные части, перенес на улицу, для продувки компрессором. Снял переднюю декоративную панель. Далее, все что можно было намыть – намыл.
Деревянный корпус радиолы, в основном, оказался в очень хорошем состоянии, лакировка не царапанная, клеевые соединения крепкие, единственное, подклеил вздувшийся шпон на фанерном основании.
ШАГ 2. ЭПУ и головка звукоснимателя.
На электро проигрывающем устройстве, с обратной стороны, обратил внимание на наклейку с датой выпуска, ХII 1988 и фиксированными ценами, на 2 вида ГЗКУ (головка звукоснимателя с корундовой иглой универсальная), с разницей, в 8 отечественных. Чем отличаются ГЗКУ - 631Р, от ГЗКУ - 631РА, наверное, материалом исполнения наконечников иглы. Оказалось, А – алмазная игла, против корундовой. В моем случае ГЗП – 301 и я предполагаю, что алмазов в ней нет, хотя я и корунд то, в глаза не видел… Но на фото, намытые наконечники иглы прозрачные. Какие минералы используются в ГЗП – 301, 88 года выпуска, ответа я почему-то не нашел. Ценник на задней «картонке» в 208 руб. и слово «АЛМАЗ». Родная ГЗП или нет? Головка так-то рабочая, но вся в вытекшей, со временем демпферной «жиже», накопившейся пыли и остатками, останков насекомых. Разобрал я ее и намыл как можно аккуратнее и почище. При сборке головки, как демпфер, использовал кусочек вспененного капрона и немного подогнул иглу, так как очень маленький зазор был до пластинки. Между верхним корпусом головки и пьезоэлементами ничего не прокладывал (пробовал сильно зажимает элементы, и система перестает работать), раньше этот зазор компенсировал демпферный состав. «На капроне», головка показала отличный результат, по работоспособности. В крайнем случае, на торговых площадках новых аналогов ГЗП – 301, огромное количество, но в данном случае, хотелось «поднять» то, что имеем.
ШАГ 3. Блок УКВ.
Очередной раз проверил радиоэфир на всех каналах и диапазонах, используя как антенну, длинный медный провод – тишина.
Приступим к извлечению блока УКВ, для его модернизации. Установил шкив переменного конденсатора так, чтобы шлицы крепежных винтов «смотрели» наверх, и примерно в середине диапазона. Закрепил изолентой нить на шкиве и отметил маркером соотношение с валом. Снял шкив. Открутил блок. Снял крышку блока. Отметил провода и отпаял их. Опять та же история с тараканьим… – продул прочистил. Демонтаж окончен.
ШАГ 4. Расширяем диапазон. Монтаж радиодеталей.
Для начала, подготовился немного теоретически. Поизучал схему, определил точки монтажа. Обратил внимание, что на схеме два конденсатора С12, опечатка? «Наш» это тот, который между эмиттером и коллектором у транзистора VT2.
Подготовил радиодетали для замены, заодно и новые лампочки установлю, а то чет старые «подустали». Подготовил автомобильный трансмиттер, для «укладки частот». Начнем монтажные работы.
Замену радиодеталей начал с катушки L3. По инструкции, вышеупомянутого автора, нужно было убрать 3,75 витка снизу, но на катушке, такого количества витков не оказалось (2 с небольшим), решил от средней спайки витков на катушке спустить провод на плату, по факту, можно было замкнуть места под ножки.
Удалил конденсатор С22.
Выпаял катушку L4. У нее по мануалу нужно было оставить 3 витка с отводом посередине – легко, единственное, пластиковый корпус сердечника, от времени стал очень хрупким и пришлось ставить клеевые точки. Сердечник у этой катушки оказался из металла желтого цвета (не золото). Его то, в последующем и нужно будет вращать, при настройке.
Заменил резистор R4 на резистор с сопротивлением 10 кОм, на всякий случай приобретал переменный резистор с похожим сопротивлением, но решил установить постоянный с сопротивлением, указанным в мануале.
Далее, по порядку заменил указанные конденсаторы, на новые с заявленной емкостью.
Шаг 5. Настройка (укладка) частот.
Подсоединил УКВ блок, динамик и «антенну» (медный провод 1х2,5), включение и вот произошло «чудо» (думал утопическая идея) - была «поймана» местная радиостанция.
Далее по тексту – выкрутив ручку настройки, задвинул частотную стрелку до упора влево. Прибавляя частоту на трансмиттере с 87,5 МГц, на частоте 93,5 МГц, радиола «откликнулась» знакомой песней. Выкрутив сердечник катушки L4 против часовой, почти до упора, добился наилучшего приема. Только вот какое дело, если настраивать отверткой, то весь эфир затухает, заточил под «минус», «китайскую» палочку для еды, ей и крутил. Переведя частоту трансмиттера на 108 МГц, стал двигать частотную стрелку радиолы, вправо, пока не услышал эфир трансмиттера. Вывод - способ расширения действенный, только лично у меня получился диапазон для приема радиостанций, от 93,5 – до 108 МГц. На этой «позитивной ноте», я решил закончить эксперимент с расширением УКВ диапазона. Не буду занижать емкость конденсатора С18, думаю лучше, чем сейчас не будет. Ради «спортивного интереса» можно прослушивать радиостанции и в этих диапазонах (у нас их достаточно), но качество звучания и плавающая частота приема УКВ блоком, складывают отрицательные моменты в данном случае. На некоторых частотах АПЧ (автоподстройка частоты) хорошо работает, а на некоторых не очень. Еще заметил, чем выше частота, тем прием лучше. Но здесь, наверное, играет роль импровизированная антенна и мощность передатчиков радиостанций.
Шаг 6. Окончательная сборка.
Окончательно собрал детали радиолы воедино. Подключил, все исправно работает.
Шаг 7. Напоследок.
Калькулятор перевода . В FM-диапазоне (УКВ CCIR и УКВ OIRT) ведется на частотах 65.9–108 МГц (длина волны 4,55–2,78 м) из источников выше, так для информации, это у кого на шкалах приемников градуировка в метрах.
P.S.
Если честно, очень занятная работа над радиолой получилась, давно я не брал в руки паяльник, для монтажных работ на платах с радиодеталями. Прямо ностальгия у меня была. Вспомнилась юность, «Дворец Пионеров», радиокружок, первые собранные по схеме мигалки, пищалки, походы в магазин радиодеталей, просмотр радиосхем в журналах, «добыча» разноцветных проводов, выброшенных модулей и плат с радиодеталями, на местной ГТС, радиоклуб (UZ4SZZ), первые попытки починить радио электротехнику и т.д. Приятные воспоминания. Сейчас многие вещи стали доступнее, а в мое юное время, нужно было все время где то, что-то искать и находить, ну и прихватизировать тож приходилось.
Все старался делать так, чтобы «Радовало глаз». Делай красиво, а некрасиво и так получится.
УДАЧИ!!!
